一种婴儿澡盆的制作方法

本发明涉及家用洗浴设备技术领域，特别涉及一种婴儿澡盆。

背景技术：

每个宝宝出生后都会面临洗澡的问题，对于初生的宝宝来说，直到大概六个月宝宝能自己坐着之前，将他放在成人的浴缸里洗澡不仅大人麻烦辛苦还会给宝宝造成危险，例如宝宝的头可能会撞到浴缸坚硬的表面，或者从大人的手中滑落而造成溺水的危险。

目前，普通的婴儿澡盆常不具备升降功能，没有符合人体力学的托垫，需要多个大人共同协力，既需要扶住婴儿又需要往婴儿身上浇水，浪费人力物力导致效率低下，同时具有普通的婴儿澡盆的喷淋装置往往与自来水管相连，不能循环使用澡盆内的水，如此会造成水资源的浪费，并且普通的澡盆不能准确的知道其中的水温，导致不能进行温度控制，可能会对婴儿造成伤害。

技术实现要素：

针对现有技术中存在的不足，本发明的目的在于提供一种可升降、节约水资源并且具有温控功能的婴儿澡盆。

本发明解决的技术问题可以采用以下技术方案来实现：

一种婴儿澡盆，包括本体和托垫，所述托垫安置在本体中，所述本体包括盆体和盆底，所述盆体和盆底固定连接，所述盆底设置有一容纳腔，所述容纳腔内安装有温控装置，所述本体上还设置有抽水装置；

所述托垫上端面的四周设有向上突起的防护栏，托垫的头部位置高于脚部位置，脚部位置高于臀部位置，在靠近盆底四个角的位置上设有四个向上突起的固定柱，所述托垫的底部对应地设置有四个向下突起的套筒，所述套筒直径与固定柱相匹配，所述盆底设置有一个液压阀，液压阀包括活塞缸以及安置在活塞缸里的活塞杆，所述活塞杆另一端通过托板与托垫底部固接，在活塞缸底部设有第一进水口和第一出水口，所述第一进水口通过第一进水管与盆体侧壁的液压缸相连，所述第一进水管上设有单向阀，液压缸上还设有一吸水管贯穿盆体侧壁，且其自由端靠近盆底底部以从盆体内吸取水，所述吸水管上设有单向阀，所述液压缸内设有活塞杆，所述活塞杆的自由端与摇手底部相抵，摇手的一端通过接耳和转轴固定在澡盆外壁，使摇手能够围绕转轴转动，婴儿洗澡时，先往盆里放好热水，将水温调到适合的温度，再将婴儿脱光衣服放到婴儿托垫上，使婴儿的身体浸泡在温水中，头部高于水面，在洗澡过程中，不需要再用手抓紧婴儿，也不需要特别保护婴儿，解放了成人的双手，因此洗起来更为轻松快捷，洗完澡后需要使婴儿离开水面，给婴儿淋些干净的温水冲洗身体，才能给婴儿擦干水穿上衣服，为使婴儿离开水面，通过手动上下扳动摇手，带动液压缸里的活塞上下往复运动，当液压缸里的活塞向上移动时，就会在活塞与液压缸底之间的空间内产生负压，在负压的作用下，吸水管里的单向阀打开，澡盆里的水被吸进液压缸里，直至负压消失，当往下按压摇手时，吸水管里的单向阀关闭，压力传递到进水管，使进水管里的单向阀打开，液压缸里的水进入进水管到达活塞缸，推动活塞缸里的活塞杆向上移动，从而使托垫向上移动，当摇手将活塞压到液压缸底时，由于已经没有水，压力就不能够再传递到进水管，进水管里的单向阀关闭，再向上提起摇手，活塞向上移动，再次将澡盆里的水吸入液压缸，向下压摇手，再将液压缸里的水通过进水管压进活塞缸，如此循环往复，水不停的被吸进液压缸，再被压进活塞缸，导致活塞缸里的水位不断上涨，从而向上逐渐顶起活塞杆，同时活塞杆顶起托垫离开澡盆内的水面，当托垫被完全抬高离开水面后，停止摇动摇手，就可以用干净的温水给婴儿冲洗干净，婴儿洗完澡后，活塞缸里的水从排水管流出，通过设置在澡盆内的出水口，将水排进澡盆，活塞缸里的水位下降，活塞杆带动托板向下降落，托垫底壁上的套筒套进与之对应的固定柱，被顶起来的婴儿托垫回落到澡盆里；

所述抽水装置包括微型抽水泵、第二进水管、出水管和喷头，所述微型抽水泵安装于容纳腔内，所述盆底设置有通孔，所述通孔通过第二进水管与所述微型抽水泵相连，所述微型抽水泵通过出水管与喷头相连，所述喷头可拆卸地安装于盆体上的固定座，当给婴儿洗澡，盆内装满水，启动微型抽水泵，微型抽水泵通过通孔抽水到喷头，即可实现淋浴功能，抽水装置是该婴儿澡盆具有冲淋的功能，提高了使用的便利性；

所述温控装置包括pcb线路板、电池和液晶显示屏，所述盆底镶嵌设置有感温探头，感温探头与所述pcb线路板、电池和液晶显示屏电连接，通过感温探头的监测可以实时的了解盆体内的水温，以方便随时调节合适的水温。

上述的婴儿澡盆，所述盆体的上沿还设有控制所述微型抽水泵开关的控制按键，控制按键通过电源线外接电源，启动控制按键，即可使得微型抽水泵正常工作。

上述的婴儿澡盆，所述固定座包括可伸缩支架，所述可伸缩支架的顶部通过一万向转动头连接一夹持部，所述喷头卡设于夹持部内，通过调节可伸缩支架的升降可调节喷头的高度，通过万向转动头在水平方向的旋转，可调节喷头的角度，使得可以多角度多方位的清洗婴幼儿身体的各个部位，方便快捷。

上述的婴儿澡盆，所述托垫上设有多个水孔，以供使用过的脏水排出至本体内。

上述的婴儿澡盆，所述盆体外壁设置有排水口，所述排水口上设有水塞。

本发明的有益效果是：该托垫通过液压阀实现升降，防止洗澡时婴儿发生溺水事件，同时洗浴完成后直接将托垫升高，使婴儿离开水面又不会打滑，托垫的设计符合人体工学，解放了大人的双手，并且抽水装置和喷头的设置实现了淋浴的功能，同时循环使用澡盆内的水，节约水资源，同时还婴儿澡盆设置有温控装置，可以实时了解盆内的水温，方便调节。

附图说明

图1为本发明的结构示意图；

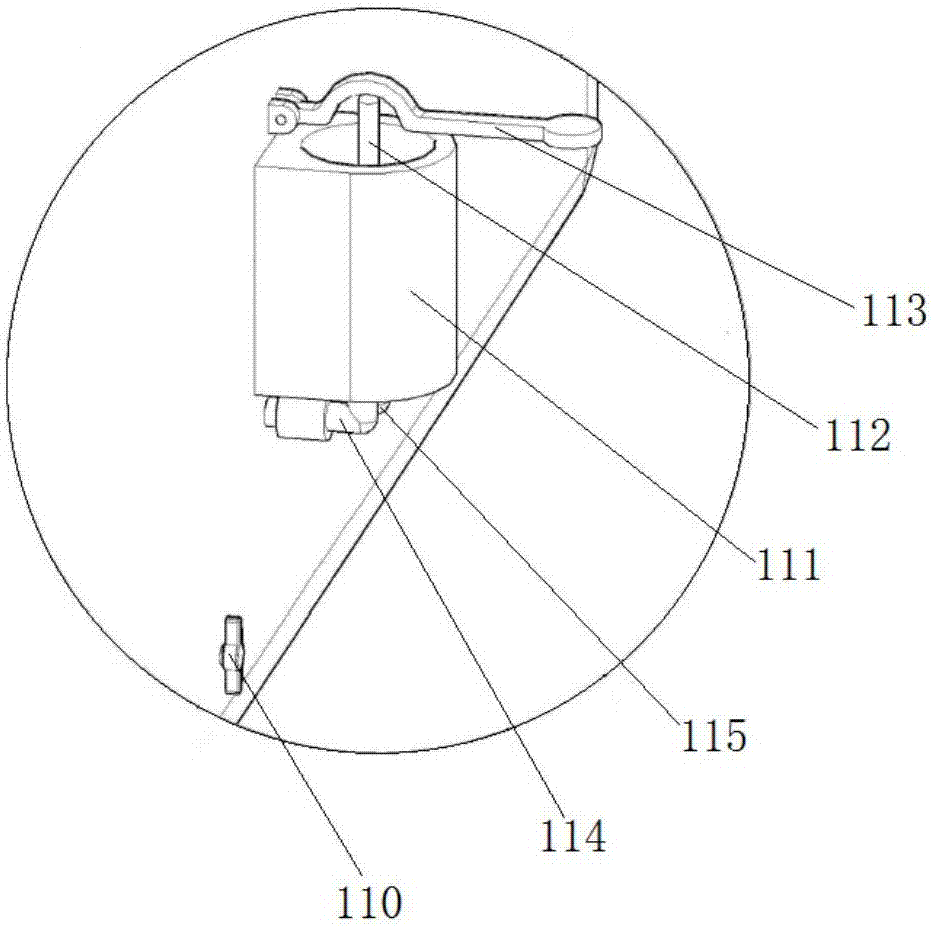

图2为本发明液压缸的结构示意图；

图3为本发明喷头的结构示意图。

具体实施方式

为使对本发明的结构特征及所达成的功效有更进一步的了解和认识，用以较佳的实施例及附图配合详细的说明，说明如下：

如图1、2、3所示，

一种婴儿澡盆，包括本体1和托垫2，所述托垫2安置在本体1中，所述本体1包括盆体11和盆底12，所述盆体11和盆底12固定连接，所述盆底12设置有一容纳腔13，所述容纳腔内安装有温控装置4，所述本体1上还设置有抽水装置；

所述托垫2上端面的四周设有向上突起的防护栏21，托垫的头部位置高于脚部位置，脚部位置高于臀部位置，在靠近盆底12四个角的位置上设有四个向上突起的固定柱121，所述托垫2的底部对应地设置有四个向下突起的套筒22，所述套筒22直径与固定柱121相匹配，所述盆底12设置有一个液压阀，液压阀包括活塞缸122以及安置在活塞缸里的活塞杆123，所述活塞杆另一端通过托板与托垫底部固接，在活塞缸底部设有第一进水口和第一出水口，所述第一进水口通过第一进水管115与盆体11侧壁的液压缸111相连，所述第一进水管上设有单向阀，液压缸上还设有一吸水管114贯穿盆体侧壁，且其自由端靠近盆底底部以从盆体内吸取水，所述吸水管上设有单向阀，所述液压缸111内设有活塞杆112，所述活塞杆的自由端与摇手113底部相抵，摇手的一端通过接耳和转轴固定在澡盆外壁，使摇手能够围绕转轴转动，婴儿洗澡时，先往盆里放好热水，将水温调到适合的温度，再将婴儿脱光衣服放到婴儿托垫上，使婴儿的身体浸泡在温水中，头部高于水面，在洗澡过程中，不需要再用手抓紧婴儿，也不需要特别保护婴儿，解放了成人的双手，因此洗起来更为轻松快捷，洗完澡后需要使婴儿离开水面，给婴儿淋些干净的温水冲洗身体，才能给婴儿擦干水穿上衣服，为使婴儿离开水面，通过手动上下扳动摇手，带动液压缸里的活塞上下往复运动，当液压缸里的活塞向上移动时，就会在活塞与液压缸底之间的空间内产生负压，在负压的作用下，吸水管里的单向阀打开，澡盆里的水被吸进液压缸里，直至负压消失，当往下按压摇手时，吸水管里的单向阀关闭，压力传递到第一进水管，使第一进水管里的单向阀打开，液压缸里的水进入第一进水管到达活塞缸，推动活塞缸里的活塞杆向上移动，从而使托垫向上移动，当摇手将活塞压到液压缸底时，由于已经没有水，压力就不能够再传递到第一进水管，第一进水管里的单向阀关闭，再向上提起摇手，活塞向上移动，再次将澡盆里的水吸入液压缸，向下压摇手，再将液压缸里的水通过第一进水管压进活塞缸，如此循环往复，水不停的被吸进液压缸，再被压进活塞缸，导致活塞缸里的水位不断上涨，从而向上逐渐顶起活塞杆，同时活塞杆顶起托垫离开澡盆内的水面，当托垫被完全抬高离开水面后，停止摇动摇手，就可以用干净的温水给婴儿冲洗干净，婴儿洗完澡后，活塞缸里的水从排水管流出，通过设置在澡盆内的出水口，将水排进澡盆，活塞缸里的水位下降，活塞杆带动托板向下降落，托垫底壁上的套筒套进与之对应的固定柱，被顶起来的婴儿托垫回落到澡盆里；

所述抽水装置包括微型抽水泵31、第二进水管、出水管和喷头32，所述微型抽水泵安装于容纳腔13内，所述盆底设置有通孔，所述通孔通过第二进水管与所述微型抽水泵相连，所述微型抽水泵通过出水管与喷头相连，所述喷头可拆卸地安装于盆体上的固定座，当给婴儿洗澡，盆内装满水，启动微型抽水泵，微型抽水泵通过通孔抽水到喷头，即可实现淋浴功能，抽水装置是该婴儿澡盆具有冲淋的功能，提高了使用的便利性；

所述温控装置4包括pcb线路板、电池和液晶显示屏，所述盆底镶嵌设置有感温探头41，感温探头与所述pcb线路板、电池和液晶显示屏电连接，通过感温探头的监测可以实时的了解盆体内的水温，以方便随时调节合适的水温。

所述盆体的上沿还设有控制所述微型抽水泵开关的控制按键，控制按键通过电源线外接电源，启动控制按键，即可使得微型抽水泵正常工作。

在本发明中，所述固定座包括可伸缩支架33，所述可伸缩支架的顶部通过一万向转动头34连接一夹持部，所述喷头卡设于夹持部内，通过调节可伸缩支架的升降可调节喷头的高度，通过万向转动头在水平方向的旋转，可调节喷头的角度，使得可以多角度多方位的清洗婴幼儿身体的各个部位，方便快捷。

所述托垫上设有多个水孔，以供使用过的脏水排出至本体内。

作为本发明的进一步改进，所述盆体11外壁设置有排水口，所述排水口上设有水塞110。

该托垫通过液压阀实现升降，防止洗澡时婴儿发生溺水事件，同时洗浴完成后直接将托垫升高，使婴儿离开水面又不会打滑，托垫的设计符合人体工学，解放了大人的双手，并且抽水装置和喷头的设置实现了淋浴的功能，同时循环使用澡盆内的水，节约水资源，同时还婴儿澡盆设置有温控装置，可以实时了解盆内的水温，方便调节。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明的范围内。本发明要求的保护范围由所附的权利要求书及其等同物界定。
