一种均匀受热的面包机的制作方法

本发明涉及一种面包机，具体涉及一种均匀受热的面包机，属于面包制作机械领域。

背景技术：

面包机，简单来说就是全自动制作面包的机器。和多士炉烤面包是有本质区别的，多士炉是烤面包片的机器。面包机根据设置的程序，放好配料后，自动完成和面、发酵、烘烤等面包制作程序。可分为家用和商用。面包机不但能制作面包，还能制作酸奶、米酒、肉松甚至有些机器加了冰淇淋功能等，但目前的面包机，往往会因为受热不均匀，导致面包部分制作完成，而部分制作失败，使得浪费原材料，同时影响产品的质量问题。

技术实现要素：

本发明要解决的技术问题是克服面包机加热不均匀的缺陷，提供一种均匀受热的面包机。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种均匀受热的面包机，包括机体、盖板、控制装置、观察窗口、盖板把手、酵母盒、电机、转子、连动杆、搅拌器、水箱、水泵、水管、加水流量计、加热装置、发热管和面包桶，所述盖板和所述控制装置均设于所述机体的顶部，所述机体内部的底端设有所述电机，所述电机与所述转子连接，所述转子与所述连动杆连接，所述连动杆的一端与所述搅拌器连接，所述搅拌器设置于所述面包桶内部，所述机体内部的顶端设有所述水箱，所述水箱的底部安装有所述水泵，所述水泵与所述水管连接，所述机体内部设有所述加热装置，所述加热装置与所述发热管连接，所述发热管盘绕在所述面包桶外侧，所述发热管沿所述面包桶的顶部到底部呈螺旋状下旋，所述电机、水泵和所述加热装置均与所述控制装置电控连接。

作为本发明的一种优选技术方案，所述盖板的一侧安装所述盖板把手。

作为本发明的一种优选技术方案，所述观察窗口和所述酵母盒均设与所述盖板的顶部。

作为本发明的一种优选技术方案，所述水管内腔中设有所述加水流量计。

本发明所达到的有益效果是：该装置安装了发热管，且发热管盘绕在面包桶外侧，发热管沿面包桶的顶部到底部呈螺旋状下旋，使得在加热过程中受热均匀，增加产品的质量，减少材料损失和浪费。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

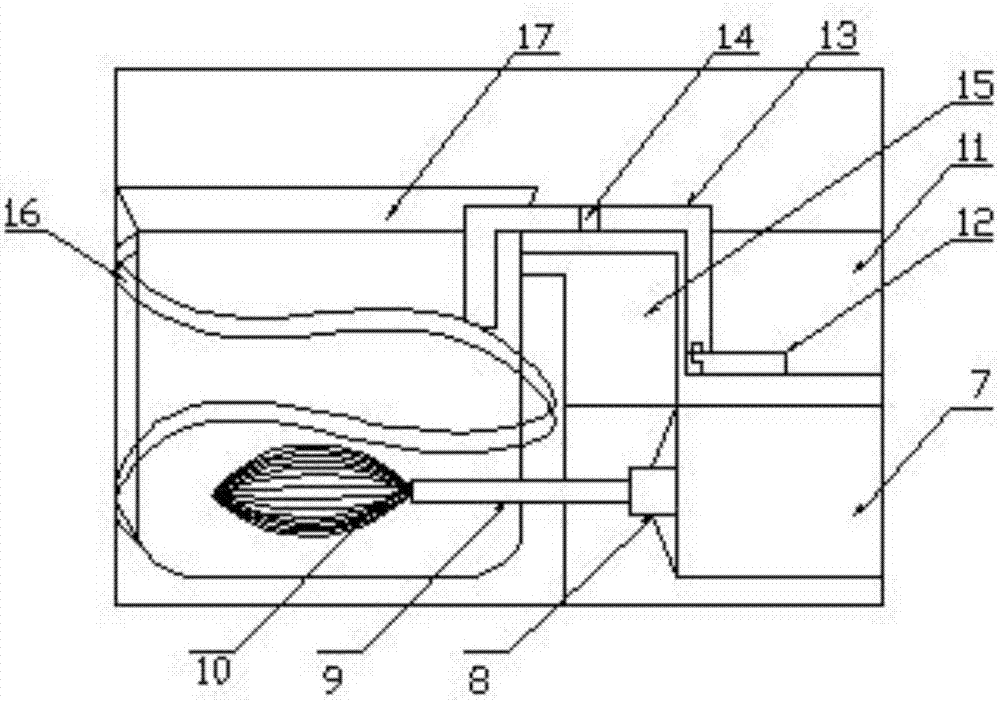

图1是本发明的结构示意图；

图2是本发明的内部结构示意图；

图中1、机体；2、盖板；3、控制装置；4、观察窗口；5、盖板把手；6、酵母盒；7、电机；8、转子；9、连动杆；10、搅拌器；11、水箱；12、水泵；13、水管；14、加水流量计；15、加热装置；16、发热管；17、面包桶。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例1

如图1-2所示，本发明提供一种均匀受热的面包机，包括机体1、盖板2、控制装置3、观察窗口4、盖板把手5、酵母盒6、电机7、转子8、连动杆9、搅拌器10、水箱11、水泵12、水管13、加水流量计14、加热装置15、发热管16和面包桶17，盖板2和控制装置3均设于机体1的顶部，机体1内部的底端设有电机7，电机7与转子8连接，转子8与连动杆9连接，连动杆9的一端与搅拌器10连接，搅拌器10设置于面包桶17内部，机体1内部的顶端设有水箱11，水箱11的底部安装有水泵12，水泵12与水管13连接，机体1内部设有加热装置15，加热装置15与发热管16连接，发热管16盘绕在面包桶17外侧，发热管16沿面包桶17的顶部到底部呈螺旋状下旋，电机7、水泵12和加热装置15均与控制装置3电控连接。

进一步的，盖板2的一侧安装盖板把手5，防止打开盖板时，烫伤手。

进一步的，观察窗口4和酵母盒6均设与盖板2的顶部，可在工作时观察其内部进程。

进一步的，水管13内腔中设有加水流量计14，用于控制往面包桶17加水的量。

具体原理：机体1内部设有水箱11，水箱11的底部安装有水泵12，水泵12与水管13连接，机体1内部设有加热装置15，加热装置15与发热管16连接，发热管16盘绕在面包桶17外侧，发热管16沿面包桶17的顶部到底部呈螺旋状下降，电机7、水泵12和加热装置15均与控制装置3电控连接，通过控制装置3上的按钮，对面包桶17内自动加水和和面，加热装置15连接的发热管进行均匀加热。

该装置安装了发热管，且发热管16盘绕在面包桶17外侧，发热管16沿面包桶17的顶部到底部呈螺旋状下旋，使得在加热过程中受热均匀，增加产品的质量，减少材料损失和浪费。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种均匀受热的面包机，包括机体、盖板、控制装置、观察窗口、盖板把手、酵母盒、电机、转子、连动杆、搅拌器、水箱、水泵、水管、加水流量计、加热装置、发热管和面包桶，盖板和控制装置均设于机体的顶部，机体内部的底端设有电机，电机与转子连接，转子与连动杆连接，连动杆的一端与搅拌器连接，搅拌器设置于面包桶内部，机体内部设有水箱，水箱的底部安装有水泵，水泵与水管连接，机体内部设有加热装置，加热装置与发热管连接，该装置安装了发热管，且发热管盘绕在面包桶外侧，发热管沿面包桶的顶部到底部呈螺旋状下旋，使得在加热过程中受热均匀，增加产品的质量，减少材料损失和浪费。

技术研发人员：李俊东;夏海荣;沈国香;沈丽娟;顾霞;顾林;顾颖
受保护的技术使用者：东台市新杰科机械有限公司
技术研发日：2017.11.06
技术公布日：2018.01.30
