一种具有艾灸功能的洁身便盖及洁身器的制作方法

本发明公开一种具有艾灸功能的洁身便盖，让使用者坐在马桶上就可以艾灸到处于人体私部的会阴穴和长强穴等养生大穴，更具体地说，涉及到一种需要艾灸时能够安装在洁身便盖上同时在艾灸完毕后能方便地取下的艾灸装置及其洁身便盖或洁身器。

背景技术：

随着人们生活水平的提高，人们越来越重视个人的身心健康延年益寿，国家也在大力推崇中医文化，明朝《医学入门》云：“凡病，药之不及，针之不到，必须灸之。”足以说明艾灸的重要性。艾灸在我国有几千年的历史，众所周知艾灸具有温经散寒、扶阳固脱、消瘀散结、防病保健、延年益寿、温补元阳、通经活络、驱寒祛湿等作用，深受人们欢迎，然而实际上，位置处于人体私部的会阴穴和长强穴及肛门等部位由于位置的特殊性私密性不容易艾灸到。传统中医学及实践经验告诉我们，会阴穴是人体任脉上的要穴，为人体保健长寿要穴。它位于人体肛门和生殖器的中间凹陷处。经常艾灸会阴穴，能疏通体内脉结，促进阴阳气的交接与循环，对调节生理和生殖功能有独特的作用。艾灸会阴穴，还可治疗痔疮、便血、便秘、妇科病、尿频、溺水窒息等症。长强穴是位于尾骨端与肛门之间的一个穴道，艾灸长强穴可以治疗便血、痔疮、脱肛、泄泻、便秘、腰脊痛、小儿惊风、尾骶骨痛、痫症等疾病。足见会阴穴和长强穴在养生保健延年益寿中的重要性，市场上也出现了一些可用于艾灸会阴穴和长强穴等私密部位的艾灸工具，比如艾灸盒、艾灸凳等，由于艾灸时有艾烟需要排出同时需要裸露相关部位并且艾灸工具和艾灸后产生的垃圾物(有时也包括女性私处的排出物)清理起来很麻烦，艾柱和人体之间的艾灸距离也不便调节，容易烫伤人体，所以上述艾灸盒和艾灸凳等艾灸工具在实际使用中效果并不好，操作不方便。因此，市场上需要一种使用效果好、操作方便、不占场地、排烟方便的艾灸工具来满足人们艾灸会阴穴、长强穴等私密部位的艾灸需要。

目前的洁身便盖，包括现有技术的电子智能马桶盖、温水便盖、单冷冲洗便盖和洁身器，但是无论是电子智能马桶盖，还是温水便盖或单冷冲洗便盖或洁身器，都只能是简单地对人体私部进行冲洗洁净，而没有其他养生保健的功能，使得上述洁身便盖的功能单一性价比不高，所以上述市场上现有技术的洁身便盖急需技术升级提高其性价比丰富其功能，来满足使用者的需求。

技术实现要素：

针对现有技术的不足，本发明提供一种具有艾灸功能的洁身便盖，艾灸装置与洁身便盖组合，使洁身便盖不仅仅只有冲洗清洁功能，还增加了艾灸养生保健功能，增强了洁身便盖的性价比，丰富了洁身便盖的功能。

为达到上述目的，本发明是通过以下技术方案实现的：

一种具有艾灸功能的洁身便盖，包括艾灸装置和洁身便盖，艾灸装置包括支撑座和调节板，支撑座可拆卸地安装在洁身便盖上，调节板可移动地安装在支撑座上，调节板具有呈l形的竖直臂和水平臂，水平臂上设有艾柱安放点。

进一步，洁身便盖包括一底座，底座上设有一个以上的固定凹槽，各固定凹槽内固定安装有磁性元件，支撑座具有安装臂与固定凹槽对接并由磁性元件吸附固定。

进一步，洁身便盖的底座设有冲洗头，底座上的固定凹槽设置于冲洗头两侧。

进一步，支撑座安装臂呈u形结构，安装臂u端部与洁身便盖底座上固定凹槽配合。

进一步，支撑座的安装臂后面设有固定槽，磁性元件固定安装在该固定槽内，支撑座通过固定槽里的磁性元件与调节板的竖直臂磁吸固定连接，选择与支撑座磁性元件的不同磁吸位置调节板的竖直臂可上下移动。

进一步，调节板的水平臂设有至少一个孔或针形凸起以便艾柱安放和位置调整。

进一步，支撑座和调节板采用具有磁吸力的磁性材料或和磁性材料相互吸引的铁质或钢质材料。

一种具有艾灸功能的洁身器，包括艾灸装置和洁身器底座，艾灸装置包括调节板，调节板可移动地安装在洁身器底座上，洁身器底座上设有一个及以上的凹槽，凹槽内固定磁性元件，调节板呈l形，调节板直接通过和磁性元件之间的磁吸力将可移动地吸附固定住。

艾灸完毕后或平时不进行艾灸时将所述艾灸装置也就是支撑座和调节板取下，此时洁身便盖就只有冲洗清洁的功能。当需要艾灸时，再将所述支撑座及调节板与洁身便盖底座、或洁身器底座配合，通过采用磁性固定连接方式，可方便地调节艾柱和人体艾灸的最佳距离位置，如此可以进行安全舒心的艾灸了。

附图说明

图1是本发明实施例立体图。

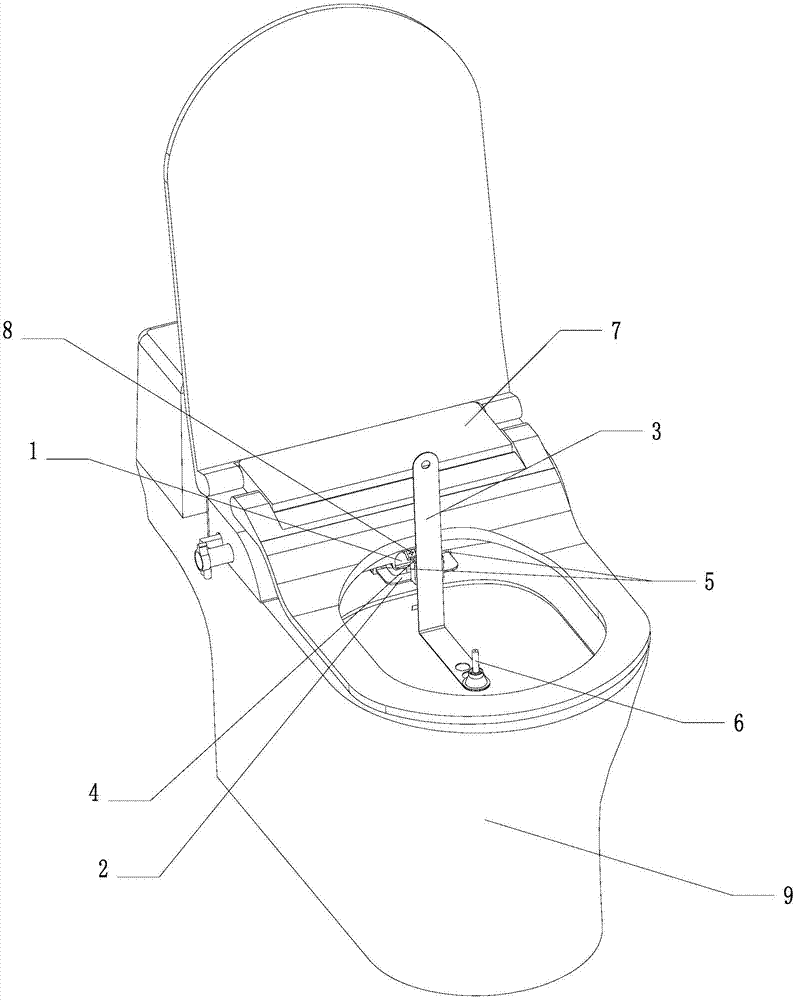

图2是本发明实施例和马桶装配立体图。

图3是本发明实施例艾灸装置和洁身便盖底座装配立体图。

图4是本发明实施例艾灸装置和洁身便盖底座分解图。

图5是本发明实施例洁身便盖立体图。

图6是本发明实施例洁身便盖和马桶装配立体图。

图7是本发明实施例艾灸装置装配立体图。

图8是本发明实施例艾灸装置立体分解图。

图9是本发明实施例具有艾灸功能的洁身器立体图。

图10是本发明实施例具有艾灸功能的洁身器立体分解图。

具体实施方式

下面结合附图对本发明作进一步说明：

实施例：请参阅图1至图9，一种具有艾灸功能的洁身便盖，包括艾灸装置和洁身便盖，艾灸装置包括支撑座2和调节板3，支撑座2可拆卸地安装在洁身便盖上，调节板3可移动地安装在支撑座2上，调节板3具有呈l形的竖直臂31和水平臂32，水平臂上设有艾柱6安放点，可以是一个及以上的固定孔321或凸起。洁身便盖7包括其下部的一洁身便盖底座1，洁身便盖底座1上设有一个以上的固定凹槽11，各固定凹槽11内固定安装有磁性元件二5，支撑座2具有安装臂22与固定凹槽11对接并由磁性元件二5吸附固定。洁身便盖7的洁身便盖底座1上面设有冲洗头8，洁身便盖底座1上的固定凹槽11设置于冲洗头8两侧。支撑座2的安装臂22呈u形结构，安装臂22u形端部与洁身便盖底座1上的固定凹槽11配合。支撑座2的安装臂22后面设有固定槽21，磁性元件一4固定安装在该固定槽21内，支撑座2通过固定槽21里的磁性元件一4与调节板3的竖直臂31磁吸固定连接，选择与支撑座2磁性元件一4的不同磁吸位置调节板3的竖直臂31可上下移动。调节板3的水平臂32设有至少一个孔或针形凸起以便艾柱6安放和位置调整。支撑座2和调节板3采用具有磁吸力的磁性材料或和磁性材料相互吸引的铁质或钢质材料。

如图9、10所示，一种具有艾灸功能的洁身器，包括艾灸装置和洁身器底座101，艾灸装置包括调节板3，调节板3可移动地安装在洁身器底座101上，洁身器底座101上设有一个及以上的固定凹槽11，固定凹槽11位于冲洗头组件81两侧，固定凹槽11内固定磁性元件三51，调节板3呈l形，调节板3直接通过和磁性元件三51之间的磁吸力可移动地吸附固定住，调节板3具有竖直臂31和水平臂32，水平臂32上设有孔位或凸起固定艾柱6，艾柱6通过调节板3及磁性元件三51附着在洁身器71上。

本发明提供一种具有艾灸功能的洁身便盖，洁身便盖7安装在马桶9上，洁身便盖底座1下面设有两个固定凹槽11。艾灸装置至少包括支撑座2和调节板3，需要艾灸时，将点燃艾柱6的所述艾灸装置安装在洁身便盖7上，然后使用者坐在洁身便盖7上即可进行艾灸了。具体使用时，先将支撑座2安装在洁身便盖底座1的固定凹槽11内，再将调节板3可以上下移动地安装在支撑座2上，调节板3呈l形，l形调节板3设有竖直臂31和水平臂32，艾柱6安放在调节板3的水平臂32上即可。为了更加方便支撑座2的装卸和调节板3的上下自由地调节位置，支撑座2材质为磁性材料或可以和磁性材料相互吸引的铁质或钢质材料，同时在洁身便盖底座1的固定凹槽11内固定安装磁性元件二5，支撑座2上相应设有两个安装臂22分别安装在洁身便盖底座1的固定凹槽11内，并且支撑座2和磁性元件二5靠它们之间的磁吸力而固定。在支撑座2上还设有固定槽21，磁性元件一4固定安装在支撑座2的固定槽21内，调节板3的材质为磁性材料或可以和磁性材料相互吸引的铁质或钢质材料，调节板3的竖直臂31紧贴磁性元件一4并靠其和磁性元件一4之间的磁吸力固定在支撑座2上，由于是磁吸力固定，所以根据需要可以将调节板3上下随意移动调节。艾柱6安放在调节板3的水平臂32上，需要艾灸时，将支撑座2安装在洁身便盖底座1上，再将安放了已经点燃艾柱6的调节板3的竖直臂31安装在支撑座2上，并能靠调节板3和磁性元件一4之间的磁吸力将调节板3固定在支撑座2上，由于是靠磁吸力固定，所以根据需要可以将调节板随意地上下移动调节艾柱和人体的最佳艾灸距离进行艾灸。艾灸完毕后，将上述艾灸装置取下即可，如此设计，可以将现有技术的洁身便盖摇身一变而成了可以用来艾灸的洁身便盖，使得现有技术的洁身便盖不仅仅只有冲洗清洁功能，还增加了艾灸养生保健功能，增强了洁身便盖的性价比，丰富了洁身便盖的功能，赋予了洁身便盖新的生命力。

另外，坐在马桶上艾灸还有几个好处，一是艾灸时会有艾烟产生，而卫生间一般都有通风装置比如排风扇，可以及时将艾烟排出，二是艾灸会阴穴、长强穴等私密部位需要裸露私密部位所以只有在卫生间才会随心所欲，三是艾灸后产生的垃圾(有时也包括女性私处的排出物)可以直接通过马桶排出，不用专门打扫垃圾。

本发明一种具有艾灸功能的洁身便盖，包括洁身便盖7和艾灸装置，艾灸装置包括支撑座2和调节板3，支撑座2可拆卸地安装在洁身便盖底座1上，调节板3可以随意上下移动调节地安装在支撑座2上，调节板3设有竖直臂31和水平臂32并呈l形，艾柱6安放在调节板3的水平臂32上，调节板3的水平臂32设有至少一个孔或针形凸起(未示)以便艾柱6安放和位置调整。更进一步地，为了更方便支撑座2和调节板3的装卸固定以及调节板3的上下随意移动调节位置，支撑座2和调节板3的材质设为磁性材料或可以和磁性材料相互吸引的铁质或钢质材料，洁身便盖底座1下面还设有固定凹槽11，磁性元件二5固定安装在所述洁身便盖底座1下面的固定凹槽11内，支撑座2的前面设有相应的安装臂22，将所述支撑座2的安装臂22可拆卸地安装在所述洁身便盖底座1下面的固定凹槽11内并被磁性元件二5的磁吸力固定住。支撑座2的后面设有固定槽21，磁性元件一4固定安装在所述支撑座2的固定槽21内，调节板3的竖直臂31通过磁性元件一4的磁吸力安装在支撑座2上，由于调节板3是靠磁吸力固定所以可以根据需要上下调节以调整燃烧的艾柱和人体艾灸部位的最佳距离，上下调节调节板3只需要用手抓住调节板3的竖直臂31将调节板3拉起或压下即可，非常方便。艾灸完毕后或平时不进行艾灸时将所述艾灸装置也就是支撑座2和调节板3取下即可，此时洁身便盖7就只有冲洗清洁的功能。当需要艾灸时，再将所述支撑座2安装在所述洁身便盖底座1下面的固定凹槽11内并被磁性元件二5的磁吸力固定住，接着再将安放有点燃艾柱6的调节板3的竖直臂31通过磁吸力安装在支撑座2上即可坐在马桶上进行艾灸了，根据实际情况用手抓住调节板3的竖直臂31向上拉起或向下压下调节板3即可方便地调节艾柱6和人体艾灸的最佳距离位置，如此可以进行安全舒心的艾灸了。

请参阅图9至图10，本发明一种具有艾灸功能的洁身器71，此时只需将磁性元件三51固定在洁身器底座101的固定凹槽11内，然后将调节板3直接通过调节板3和磁性元件三51之间的磁吸力将调节板3可移动地吸附固定住即可。

本发明特别适合艾灸人体私部的会阴穴和长强穴，达到通经活络、温经散结、健康保健、延年益寿的目的。当需要艾灸时只要将艾灸装置安装在上述洁身便盖上并将点燃的艾柱安放在调节板的水平臂上就可以坐在上述洁身便盖上艾灸会阴穴或长强穴等私密部位了，移动调节板还可以调节艾柱和人体之间的最佳艾灸距离，安全可靠、使用方便。当艾灸完毕后就将上述艾灸装置取下，此时洁身便盖就可以用来冲洗清洁阴部卫生了，一种具有艾灸功能的洁身便盖，既有艾灸人体会阴穴、长强穴等私密部位的艾灸功能，又有冲洗清洁人体阴部的清洗功能，具有安全可靠、养生保健、操作便捷、零部件少、成本低廉等优点。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
