人体工学自卸垃圾铲的制作方法

本发明涉及垃圾铲领域。

背景技术：

垃圾铲是任何家庭都需要用到的清洁器具，普通的垃圾铲由固定连接的铲斗和把杆构成，这种普通的垃圾铲有一个缺陷：在倒垃圾的时候，需要人抓着把杆将整个垃圾铲倾斜一定角度，才能把垃圾倒出去，会让人感觉特别费劲。

技术实现要素：

本发明要解决的技术问题在于：针对现有技术存在的不足，提供一种结构简单、省力方便的人体工学自卸垃圾铲。

为解决上述技术问题，本发明采用以下技术方案：

一种人体工学自卸垃圾铲，包括铲斗、把杆和锁止拉杆，所述铲斗和把杆采用合页连接，所述把杆和锁止拉杆的顶端均设有把手，所述把杆上设有上止位环和下止位环，所述锁止拉杆穿设于上止位环和下止位环中，所述锁止拉杆上固定有一挡圈，所述挡圈位于上止位环与下止位环之间，且挡圈与上止位环之间套有一弹簧，所述铲斗的顶部设有一销孔，所述弹簧处于松弛状态时，锁止拉杆的底端插入销孔内；所述弹簧随着锁止拉杆上拉而压缩时，锁止拉杆的底端可脱离销孔。

作为本发明的进一步改进，所述把杆上开设有用于供锁止拉杆把手上下运动的长槽。

与现有技术相比，本发明的优点在于：本发明将铲斗与把杆改为合页连接，通过锁止拉杆对铲斗进行锁止和解锁，需要倒垃圾时，上拉锁止拉杆进行解锁，即可使铲斗自动翻转而将垃圾倒出，使用起来非常方便，而且省力，同时结构也比较简单。

附图说明

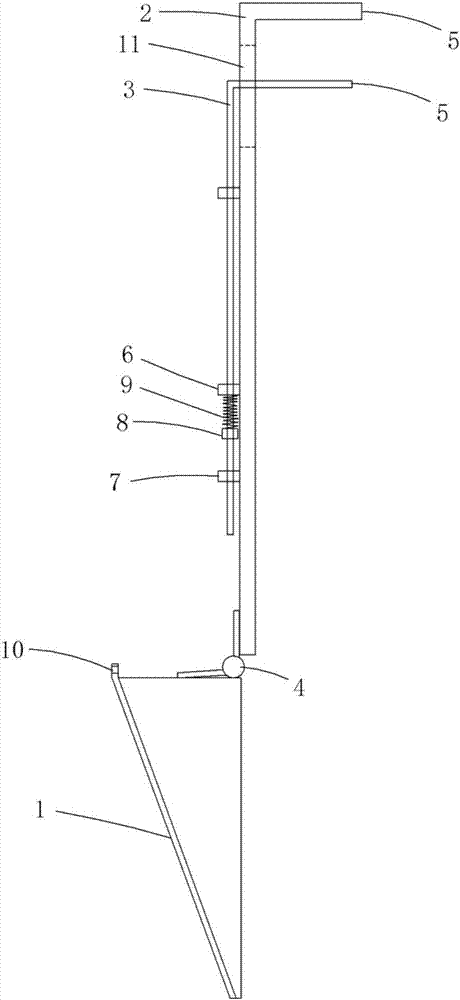

图1为本发明在铲斗锁止时的结构示意图。

图2位本发明在铲斗解锁时的结构示意图。

图例说明：1、铲斗；2、把杆；3、锁止拉杆；4、合页；5、把手；6、上止位环；7、下止位环；8、挡圈；9、弹簧；10、销孔；11、长槽。

具体实施方式

以下结合附图和具体实施例对本发明作进一步详细说明，应当指出，本发明的保护范围并不仅局限于下述实施例，在不脱离本发明原理的前提下，对本发明所作出的任何改进和润饰，均应视为本发明的保护范围。

如图1、图2所示，本发明的人体工学自卸垃圾铲，包括铲斗1、把杆2和锁止拉杆3，铲斗1和把杆2采用合页4连接。把杆2和锁止拉杆3的顶端均设有把手5。把杆2上设有上止位环6和下止位环7，锁止拉杆3穿设于上止位环6和下止位环7中。锁止拉杆3上固定有一挡圈8，挡圈8位于上止位环6与下止位环7之间，且挡圈8与上止位环6之间套有一弹簧9。铲斗1的顶部设有一销孔10，用来供锁止拉杆3插入。

扫地装垃圾时，锁止拉杆3的把手5松开，弹簧9处于松弛状态，锁止拉杆3的底端插入销孔10内，此时铲斗1处于锁止状态(参见图1)，铲斗1与把杆2相对固定；当需要倒垃圾时，用手抓着锁止拉杆3的把手5将锁止拉杆3上拉，弹簧9被压缩，锁止拉杆3的底端脱离销孔10，此时铲斗1处于解锁状态(参见图2)，铲斗1在自身重力作用下翻转，将垃圾自动倒出。

进一步，把杆2上开设有用于供锁止拉杆3把手5上下运动的长槽11，便于引导锁止拉杆3的运动。

技术特征：

技术总结
本发明公开了一种人体工学自卸垃圾铲，包括铲斗、把杆和锁止拉杆，所述铲斗和把杆采用合页连接，所述把杆和锁止拉杆的顶端均设有把手，所述把杆上设有上止位环和下止位环，所述锁止拉杆穿设于上止位环和下止位环中，所述锁止拉杆上固定有一挡圈，所述挡圈位于上止位环与下止位环之间，且挡圈与上止位环之间套有一弹簧，所述铲斗的顶部设有一销孔，所述弹簧处于松弛状态时，锁止拉杆的底端插入销孔内；所述弹簧随着锁止拉杆上拉而压缩时，锁止拉杆的底端可脱离销孔。本发明结构简单、省力方便。

技术研发人员：何诗敏;何诗琪
受保护的技术使用者：肇庆市第十五小学
技术研发日：2017.11.17
技术公布日：2018.03.02
