一种法式蛋糕制作用打蛋机的制作方法

本实用新型涉及打蛋机，具体为一种法式蛋糕制作用打蛋机。

背景技术：

打蛋机是食品加工中常用的搅拌调和装置，用来搅打粘稠浆体，如糖浆、面浆、蛋液、乳酪等。打蛋机操作时搅拌器高速旋转，强制搅打，被调和物料相互间充分接触并剧烈摩擦，实现混合、乳化、充气及排除部分水分的作用，给人们的生活提供了方便。法式蛋糕在制作中，需要搅碎大量鸡蛋，人们会采用手工打蛋机以增加搅动的面积来进行搅碎鸡蛋。但是这样比较花费时间，人又感觉比较累，搅拌的速度为人为转动的速度，不能进行速度的调节，同时工作时，如果容器不稳定，会使打蛋球损坏，安全性低，不便对容器的内壁进行清理。

所以，如何设计一种法式蛋糕制作用打蛋机，成为我们当前要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种法式蛋糕制作用打蛋机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种法式蛋糕制作用打蛋机,包括打蛋机本体，所述打蛋机本体的底端设置有底座，所述底座的底端设置有支架，所述支架的底端设置有防滑基座，所述底座的内部设置有压力传感器，所述底座的顶端位于所述压力传感器的顶端设置有打蛋容器，所述打蛋容器的一侧设置有第一固定架，所述打蛋容器的另一侧设置有第二固定架，所述第一固定架和所述第二固定架之间通过第一活动卡扣连接，所述打蛋机本体的一侧设置有控制面板，所述控制面板的顶端设置有蜂鸣器，所述打蛋机本体的顶端设置有横杆，所述横杆的一侧设置有显示屏，所述横杆的底端位于所述打蛋容器的上方设置有搅拌轴，所述搅拌轴与所述横杆的连接处设置有透明保护罩固定架，所述搅拌轴的外侧套有透明保护罩，所述透明保护罩固定架与所述透明保护罩之间通过第二活动卡扣连接，所述透明保护罩与所述打蛋容器之间通过第三活动卡扣连接，所述搅拌轴的底部的一侧设置有凹槽，所述凹槽的内部设置有第一折叠支架，所述第一折叠支架的一端连接有第二折叠支架，所述搅拌轴的底端设置有打蛋球，所述打蛋机本体的内部设置有控制器，所述控制器的一侧设置有电机，所述电机的一侧设置有电机调速器，所述打蛋机本体的底部设置有电源开关。

进一步的，所述底座与所述第一固定架和所述第二固定架之间均通过螺栓连接。

进一步的，所述第二折叠支架的弯曲角度与所述打蛋容器内壁的弯曲角度相同。

进一步的，所述电机通过传动轴、传动齿轮、从动轴和从动齿轮与所述搅拌轴连接。

进一步的，所述压力传感器电性连接所述控制器，所述控制器电性连接所述蜂鸣器、所述显示屏和所述电源开关，所述控制面板电性连接所述电机和所述电机调速器。

与现有技术相比，本实用新型的有益效果是：该种法式蛋糕制作用打蛋机，工作时通过控制面板打开电机和电机调速器，进而方便通过搅拌轴带动打蛋球进行转动，方便对鸡蛋的搅拌，以及便于调节电机的搅拌速度，通过压力传感器便于感应底座受到打蛋容器的压力，并传递给控制器，由控制器进行处理并传递给显示屏，进而方便了解具体压力，当打蛋容器不稳定时，底座受到打蛋容器的压力会降低，这时控制器会控制蜂鸣器进行工作，进而具有一定的提醒作用，同时控制器会控制电源开关进行关闭，进而便于防止工作时因打蛋容器不稳定而使打蛋球损坏的现象发生，在打蛋结束后，通过伸展第一折叠支架和第二折叠支架，然后在第二折叠支架的外侧套上抹布，最后通过控制面板打开电机，进而方便对容器的内壁进行清理，且不会损坏打蛋球。

附图说明

图1是本实用新型的整体结构示意图；

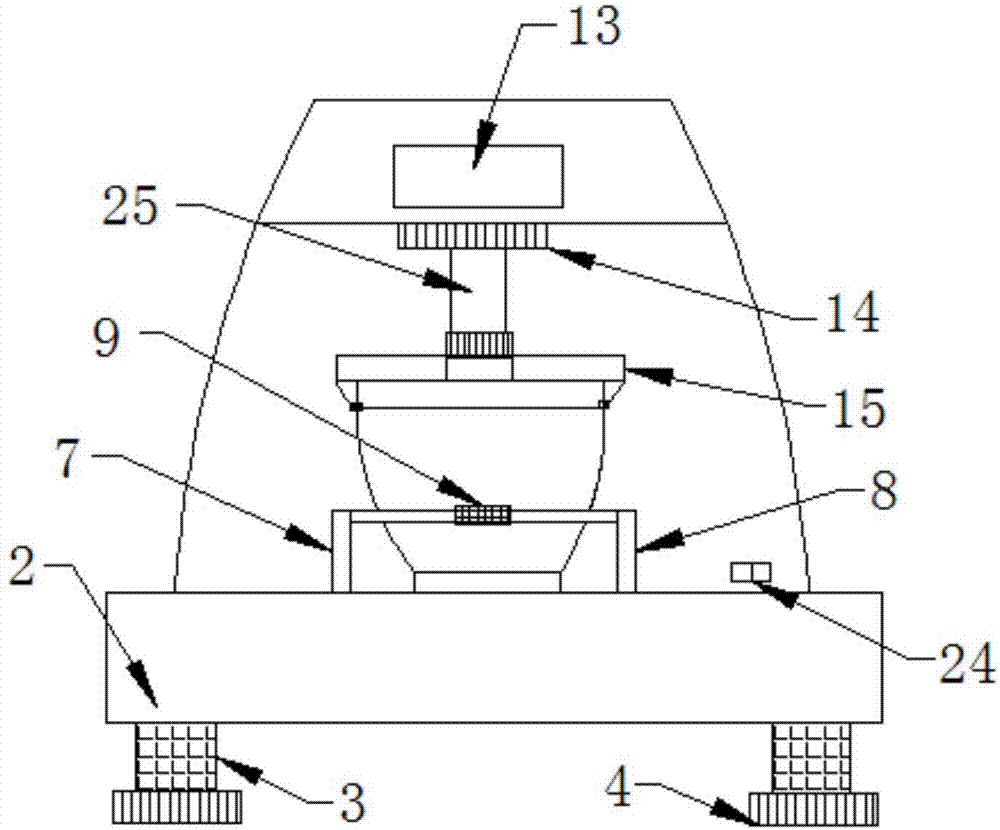

图2是本实用新型的主视图；

图3是本实用新型的打蛋球的安装示意图；

图4是本实用新型的内部结构示意图；

图中：1、打蛋机本体；2、底座；3、支架；4、防滑基座；5、压力传感器；6、打蛋容器；7、第一固定架；8、第二固定架；9、第一活动卡扣；10、控制面板；11、蜂鸣器；12、横杆；13、显示屏；14、透明保护罩固定架；15、透明保护罩；16、第二活动卡扣；17、凹槽；18、第一折叠支架；19、第二折叠支架；20、打蛋球；21、控制器；22、电机；23、电机调速器；24、电源开关；25、搅拌轴；27、第三活动卡扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种法式蛋糕制作用打蛋机：包括打蛋机本体1，打蛋机本体1的底端设置有底座2，底座2的底端设置有支架3，支架3的底端设置有防滑基座4，底座2的内部设置有压力传感器5，底座2的顶端位于压力传感器5的顶端设置有打蛋容器6，打蛋容器6的一侧设置有第一固定架7，打蛋容器6的另一侧设置有第二固定架8，第一固定架7和第二固定架8之间通过第一活动卡扣9连接，打蛋机本体1的一侧设置有控制面板10，控制面板10的顶端设置有蜂鸣器11，打蛋机本体1的顶端设置有横杆12，横杆12的一侧设置有显示屏13，横杆12的底端位于打蛋容器6的上方设置有搅拌轴25，搅拌轴25与横杆12的连接处设置有透明保护罩固定架14，搅拌轴25的外侧套有透明保护罩15，透明保护罩固定架14与透明保护罩15之间通过第二活动卡扣16连接，透明保护罩15与打蛋容器6之间通过第三活动卡扣27连接，搅拌轴25的底部的一侧设置有凹槽17，凹槽17的内部设置有第一折叠支架18，第一折叠支架18的一端连接有第二折叠支架19，搅拌轴25的底端设置有打蛋球20，打蛋机本体1的内部设置有控制器21，控制器21的一侧设置有电机22，电机22的一侧设置有电机调速器23，打蛋机本体1的底部设置有电源开关24。

进一步的，底座2与第一固定架7和第二固定架8之间均通过螺栓连接，便于使第一固定架7和第二固定架8更加稳定。

进一步的，第二折叠支架19的弯曲角度与打蛋容器6内壁的弯曲角度相同，便于清理内壁。

进一步的，电机22通过传动轴、传动齿轮、从动轴和从动齿轮与搅拌轴25连接，便于电机22带动搅拌轴25进行转动。

进一步的，压力传感器5电性连接控制器21，控制器21电性连接蜂鸣器11、显示屏13和电源开关24，控制面板10电性连接电机22和电机调速器23。

工作原理：首先，打蛋机本体1的底端设置有底座2，便于支撑打蛋机，底座2的底端设置有支架3，便于支撑底座2，支架3的底端设置有防滑基座4，便于防止打蛋机的滑动，底座2的内部设置有压力传感器5，横杆12的一侧设置有显示屏13，控制面板10的顶端设置有蜂鸣器11，打蛋机本体1的内部设置有控制器21，打蛋机本体1的底部设置有电源开关24，通过压力传感器5便于感应底座2受到打蛋容器6的压力，并传递给控制器21，由控制器21进行处理并传递给显示屏，进而方便了解具体压力，当打蛋容器6不稳定时，底座2受到打蛋容器6的压力会降低，这时控制器21会控制蜂鸣器11进行工作，进而具有一定的提醒作用，同时控制器21会控制电源开关24进行关闭，进而便于防止工作时因打蛋容器6不稳定而使打蛋球20损坏的现象发生，其次，底座2的顶端位于压力传感器5的顶端设置有打蛋容器6，打蛋容器6的一侧设置有第一固定架7，打蛋容器6的另一侧设置有第二固定架8，通过第一固定架7和第二固定架8，便于对打蛋容器6进行固定，第二固定架8之间通过第一活动卡扣9连接，便于对第一固定架7和第二固定架8进行连接，第二打蛋机本体1的一侧设置有控制面板10，打蛋机本体1的顶端设置有横杆12，横杆12的底端位于打蛋容器6的上方设置有搅拌轴25，搅拌轴25与横杆12的连接处设置有透明保护罩固定架14，搅拌轴25的外侧套有透明保护罩15，透明保护罩固定架14与透明保护罩15之间通过第二活动卡扣16连接，透明保护罩15与打蛋容器6之间通过第三活动卡扣27连接，通过透明保护罩固定架14，便于不用时对透明保护罩15进行固定，通过透明保护罩15，便于防止鸡蛋的飞溅，控制器21的一侧设置有电机22，电机22的一侧设置有电机调速器23，工作时通过控制面板10打开电机22和电机调速器23，进而方便通过搅拌轴25带动打蛋球20进行转动，方便对鸡蛋的搅拌，以及便于调节电机22的搅拌速度，最后，搅拌轴25的底部的一侧设置有凹槽17，凹槽17的内部设置有第一折叠支架18，第一折叠支架18的一端连接有第二折叠支架19，搅拌轴25的底端设置有打蛋球20，在打蛋结束后，通过伸展第一折叠支架18和第二折叠支架19，然后在第二折叠支架19的外侧套上抹布，最后通过控制面板10打开电机22，进而方便对容器的内壁进行清理，且不会损坏打蛋球20。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
