一种免钉、免胶环保屏风隔断的制作方法

本实用新型涉及屏风隔断类产品，特别涉及一种免钉、免胶环保屏风隔断。

背景技术：

屏风隔断作为历史悠久的传统家具的重要组成部分，起到分隔、美化、挡风、协调等作用，许多家居和商业场所都会用到。传统屏风隔断按形状分类主要分围屏、座屏、挂屏、桌屏等，按材质主要有木艺、铁艺、布艺、板材等许多种类。但随着时代的发展，传统的屏风隔断越来越体现一定的局限性，如款式偏中式、尺寸固定，而无法定制满足客户个性需求。但是可以定制尺寸的整墙式的框架屏风隔断，则存在安装麻烦等问题，需要专业装修人员对墙体钻孔打洞、涂胶等现场施工才能安装固定。这些一定程度上阻碍了屏风隔断的壮大发展。

综上，现有技术中的缺陷在于：

1)可定制尺寸的整墙式的框架屏风隔断通常要请专业装修人员安装，要钻墙打钉结合涂胶固定。

2)另外，传统屏风款式偏中式、尺寸固定，无法定制满足客户个性需求。

而市场的需求现状是，人们生活水平日渐提升，强烈追求风格个性、尺寸灵活、安装简便的定制性屏风隔断产品，不用大笔花费请人施工，不损墙体，又适合多风格搭配。为适应这些需求，需要特别设计安装更加简单、工序更加简便，同样能够实现美观、大方的装饰效果的屏风隔断。

技术实现要素：

本实用新型要解决的技术问题是，提供部件简单、安装方便的免钉免胶的实木屏风隔断。

解决上述技术问题，本实用新型提供了一种免钉、免胶环保屏风隔断，在室内通过房顶与地面的上、下安装位固定，包括：

一隔断条，用以根据上、下安装位变化长度或宽度，

安装于所述隔断条顶部的防滑保护垫，用以防止从所述上安装位发生位移，

开设于所述隔断条底部的限位槽，用以在竖直方向上调节并适应不同下安装位，

以及，与所述限位孔相连的防滑杯脚，用以固定于所述下安装位，

还包括：一挂钩，用以提供挂置结构，所述隔断条的任意侧固定有挂钩。

更进一步，所述防滑保护垫通过一3M黏贴垫固定于隔断条，所述3M黏贴垫外侧光滑，内部附着有黏贴胶。

更进一步，限位槽内镶嵌有攻牙螺母，与所述防滑杯脚上的螺杆配合固定。

更进一步，所述防滑杯脚还安装有防滑层。

更进一步，所述挂钩包括：斜切面圆柱、垂直开设于斜切面圆柱剖面的钻孔、固定螺丝，

所述固定螺丝固定于所述钻孔中，并将所述斜切面圆柱固定于所述隔断条的固定孔上。

更进一步，所述隔断条、防滑保护垫、挂钩与防滑杯脚为一体化成型结构。

更进一步，所述隔断条为：实木方条或者竹枝。

更进一步，所述竹枝内镶嵌一螺母栓塞，用以将竹枝固定为固定形状，所述螺母栓塞按照不同口径以适应粗细不同的竹枝。

基于上述，本实用新型还提供了一种屏风隔断，包括：多个独立拼接的如权利要求1所述的免钉、免胶环保屏风隔断，每个所述免钉、免胶环保屏风隔断依靠在室内房顶与地面的上、下安装位固定，同时可调节长度或宽度的尺寸，根据不同长度组搭安装成L形或者半圆形。，

基于上述，本实用新型还提供了另一种屏风隔断，包括：在室内通过房顶与地面的上、下安装位固定，包括：一竹枝型材，用以根据上、下安装位变化长度或宽度，安装于所述隔断条顶部的防滑保护垫，用以防止从所述上安装位发生位移，开设于所述隔断条底部的限位槽，用以在竖直方向上调节并适应不同下安装位，以及，与所述限位孔相连的防滑杯脚，用以固定于所述下安装位，还包括：镶嵌于所述竹枝型材内的螺母栓塞，用以通过所述防滑杯脚上的螺杆拧入后与所述防滑杯脚相连。

本实用新型的有益效果：

本实用新型中的免钉、免胶环保屏风隔断，屏风隔断部件简单，只需实木木方结合几个配件。并通过上下受力顶住，根根安装，不需人们钻墙打钉，就可实现与各种装修风格相匹配融合的屏风隔断。

此外，本实用新型的免钉、免胶环保屏风隔断还具备如下的优点：不需要钻墙打孔，安装方便。由一根根独立的木方组合而成的隔断，每根木方顶顶住安装位置顶部如天花板，木方底有配件顶住地面，靠上下受力顶住即可安装稳固。能够满足安装位置特殊尺寸的定制要求，各种层高，各种宽度的尺寸都可应对自如。满足个性化的定制要求，可随意组搭安装成L形、半圆形等许多形式的屏风隔断，大大拓宽了屏风隔断的运用场所范围。

附图说明

图1是本实用新型一实施例中的结构示意图；

图2是图1中的底部放大示意图；

图3是图1中的中部放大示意图；

图4是图1中另一实施方式的不同半径的螺母栓塞结构示意图；

图5是挂钩与隔断条装配示意图；

图6是本实用新型一实施例中的隔断排列示意图。

具体实施方式

现在将参考一些示例实施例描述本公开的原理。可以理解，这些实施例仅出于说明并且帮助本领域的技术人员理解和实施例本公开的目的而描述，而非建议对本公开的范围的任何限制。在此描述的本公开的内容可以以下文描述的方式之外的各种方式实施。

如本文中所述，术语“包括”及其各种变体可以被理解为开放式术语，其意味着“包括但不限于”。术语“基于”可以被理解为“至少部分地基于”。术语“一个实施例”可以被理解为“至少一个实施例”。术语“另一实施例”可以被理解为“至少一个其它实施例”。

在本申请中的上、下安装位包括但不限于：房屋顶部需要固定的位置/安装位顶部、房屋地面需要固定的位置/安装位地面。

图1是本实用新型一实施例中的结构示意图，本实施例中的一种免钉、免胶环保屏风隔断，在室内通过房顶与地面的上、下安装位固定，包括：一隔断条1，用以根据上、下安装位变化长度或宽度，安装于所述隔断条1顶部的防滑保护垫2，用以防止从所述上安装位发生位移，开设于所述隔断条底部的限位槽3，用以在竖直方向上调节并适应不同下安装位，以及，与所述限位孔相连的防滑杯脚4，用以固定于所述下安装位，还包括：一挂钩5，用以提供挂置结构，所述隔断条的任意侧固定有挂钩5。本实施例中通过隔断条1、防滑保护垫2、限位槽3、防滑杯脚4、挂钩5，这五个组件看似简单，但是简单的设计和简易的安装正是为了顺应人们求简的市场需求，每个组件的选择、不仅从环保而且从安装简易的角度出发，不需要额外使用钉子或者胶质材料配合进行安装。所述的隔断条1可以是实木的木条，防滑保护垫2可以是位于顶部的软胶垫，限位槽3可以是开设于木方的底部内里，防滑杯脚4可以是位于木方底部的杯脚配件，挂钩5可以是实木挂钩。另外，在本实施例中之所以选择单根独立的隔断条1可以免钉免胶安装，摒弃了传统屏风隔断产品通常的繁琐花式的设计。作为本实施例中的优选，所述防滑保护垫2通过一3M黏贴垫固定于隔断条，所述3M黏贴垫外侧光滑，内部附着有黏贴胶。

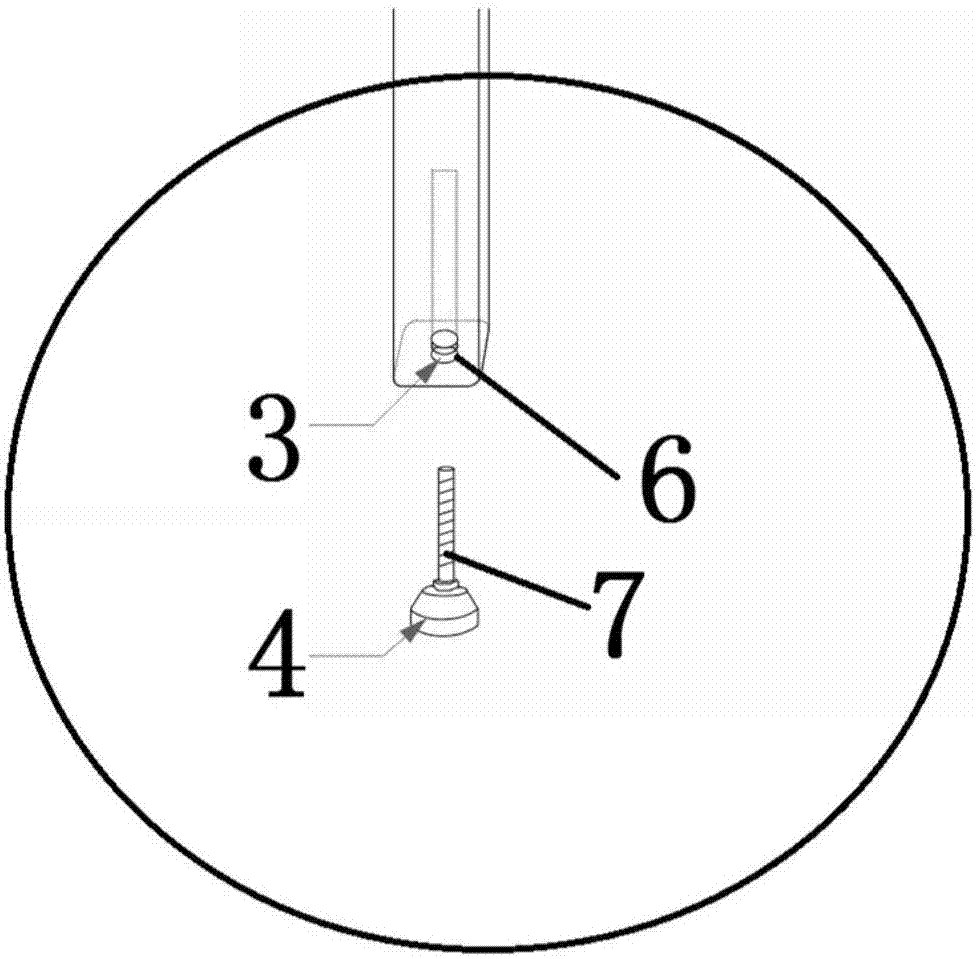

请参考图2是图1中的底部放大示意图，作为本实施例中的优选，所述限位槽3内镶嵌有攻牙螺母6，与所述防滑杯脚4上的螺杆7配合固定。防滑杯脚4由带有胶底五金件构成，可微调螺杆7松紧从而使实木木方受力上下顶住稳固，其中的胶底接触地面以防滑和保护安装位地面结构。优选地，所述防滑杯脚还安装有防滑层，防滑层包括但不限于：防滑块、防滑孔或者防滑面。

图3是图1中的中部放大示意图，作为本实施例中的优选，所述挂钩5包括：斜切面圆柱51、垂直开设于斜切面圆柱剖面的钻孔52、固定螺丝53，所述固定螺丝53固定于所述钻孔52中，并将所述斜切面圆柱51固定于所述隔断条1的固定孔(未示出)上。上述独特的螺杆连接设计、牢固简便，可方便客户挂装饰物或衣物等，非常实用。

优选地，所述隔断条、防滑保护垫、挂钩与防滑杯脚为一体化成型结构，房顶到底面的高度为确定关系时，厂家能够提供一体成型的隔断，更加方便安装。

优选地，所述隔断条为：实木方条或者竹枝。所述实木方条，采用进口原木非拼接木，稳固环保，按客户安装位高度自由定制长度，并制作多种颜色、多种粗细规格、形状可选。所述竹枝，选用了不同品类的天然竹子原料，丰富了产品的外观、产品的品像。如图4所示是图1中另一实施方式的不同半径的螺母栓塞结构示意图，作为上述实施例中的优选，所述竹枝内镶嵌一螺母栓塞8，用以将竹枝固定为固定形状，所述螺母栓塞按照不同口径以适应粗细不同的竹枝，因为竹枝是空心的，不像实木是实心木头，所以在每根竹枝的隔断的最底部内里的配件是螺母栓塞。具体地，会细磨加工下竹枝内里，然后套入螺母栓塞，有不同口径以适合天然竹枝的粗细不同，这样用于隔断的防滑杯脚的螺杆即可拧进螺母，通过顶住竹枝内里的栓塞受力竹枝，从而从下向上顶住，让竹子隔断能上下受力顶住，不用钻墙打钉和涂胶立着。优选地，图5是挂钩与隔断条装配示意图，隔断条上还包括：一挂钩5，用以提供挂置结构，所述隔断条的任意侧固定有挂钩5(可以是多侧)，可以可方便客户挂装饰物或衣物等，非常实用。

图6是本实用新型一实施例中的隔断排列示意图，本实施例中的屏风隔断100，包括：多个独立拼接的所述的免钉、免胶环保屏风隔断，每个所述免钉、免胶环保屏风隔断依靠在室内房顶与地面的上、下安装位固定，同时可调节长度或宽度的尺寸，根据不同长度组搭安装成L形或者半圆形。所述的免钉、免胶环保屏风隔断，在室内通过房顶与地面的上、下安装位固定，包括：一隔断条1，用以根据上、下安装位变化长度或宽度，安装于所述隔断条1顶部的防滑保护垫2，用以防止从所述上安装位发生位移，开设于所述隔断条底部的限位槽3，用以在竖直方向上调节并适应不同下安装位，以及，与所述限位孔相连的防滑杯脚4，用以固定于所述下安装位，还包括：一挂钩5，用以提供挂置结构，所述隔断条的任意侧固定有挂钩5。本实用新型的免钉、免胶环保屏风隔断还具备如下的优点：不需要钻墙打孔，安装方便。由一根根独立的木方组合而成的隔断，每根木方顶顶住安装位置顶部如天花板，木方底有配件顶住地面，靠上下受力顶住即可安装稳固。能够满足安装位置特殊尺寸的定制要求，各种层高，各种宽度的尺寸都可应对自如。满足个性化的定制要求，可随意组搭安装成L形、半圆形等许多形式的屏风隔断，大大拓宽了屏风隔断的运用场所范围。

本实施例中的一种屏风隔断，包括：在室内通过房顶与地面的上、下安装位固定，包括：一竹枝型材，用以根据上、下安装位变化长度或宽度，安装于所述隔断条顶部的防滑保护垫，用以防止从所述上安装位发生位移，开设于所述隔断条底部的限位槽，用以在竖直方向上调节并适应不同下安装位，以及，与所述限位孔相连的防滑杯脚，用以固定于所述下安装位，还包括：镶嵌于所述竹枝型材内的螺母栓塞，用以通过所述防滑杯脚上的螺杆拧入后与所述防滑杯脚相连。所述的竹枝，选用了不同品类的天然竹子原料，丰富了产品的外观、品像。所述的防滑保护垫，采用软胶粘在竹枝的顶部，既防滑且又保护天花等安装位置顶部结构，所述的防滑杯脚，可微调五金螺丝拧紧从而使竹子受力上下顶住稳固，胶底接触地面以防滑和保护安装位地面结构。所述的竹枝内里镶嵌螺母栓塞，底部杯脚配件的螺杆拧入此螺母以实现调节竹子隔断上下受力顶住安装。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

总体而言，本公开的各种实施例可以以硬件或专用电路、软件、逻辑或其任意组合实施。一些方面可以以硬件实施，而其它一些方面可以以固件或软件实施，该固件或软件可以由控制器、微处理器或其它计算设备执行。虽然本公开的各种方面被示出和描述为框图、流程图或使用其它一些绘图表示，但是可以理解本文描述的框、设备、系统、技术或方法可以以非限制性的方式以硬件、软件、固件、专用电路或逻辑、通用硬件或控制器或其它计算设备或其一些组合实施。

此外，虽然操作以特定顺序描述，但是这不应被理解为要求这类操作以所示的顺序执行或是以顺序序列执行，或是要求所有所示的操作被执行以实现期望结果。在一些情形下，多任务或并行处理可以是有利的。类似地，虽然若干具体实现方式的细节在上面的讨论中被包含，但是这些不应被解释为对本公开的范围的任何限制，而是特征的描述仅是针对具体实施例。在分离的一些实施例中描述的某些特征也可以在单个实施例中组合地执行。相反对，在单个实施例中描述的各种特征也可以在多个实施例中分离地实施或是以任何合适的子组合的方式实施。
