本实用新型涉及一种植物种植装置,具体为一种带有太阳能灯带景观种植架,属于景观装饰设备领域。
背景技术:
传统的种植架结构复杂、外形难看,不能作为景观使用,而景观用的种植架,虽然外形美观,但实用性能不强,能耗较大,需要使用外部能源来对自身消耗进行供给,非常大限度地提升了种植架的使用成本,使得在市场上和各大景区难以推广。
种植架的每个坡度不仅是山的象征,而且坡度的斜平面上更是一个可以合理再利用的工作面积,如果就此浪费,必然会使整个景观种植架的实用性能大大下降。
技术实现要素:
本实用新型的目的就在于为了解决上述问题而提供一种带有太阳能灯带景观种植架。
本实用新型通过以下技术方案来实现上述目的:一种带有太阳能灯带景观种植架,包括轮廓板一、轮廓板二、轮廓板三、轮廓板四、轮廓板五、轮廓板六、轮廓板七、轮廓基座、胶水层、灯带层、植被体、太阳能板一和太阳能板二。其特征在于:所述轮廓基座共由轮廓板一、轮廓板二、轮廓板三、轮廓板四、轮廓板五、轮廓板六和轮廓板七组成,所述轮廓板一的立切面形状为V形结构,所述轮廓板二与轮廓板四的立切面形状为倒着的双V形结构,所述轮廓板一安装在轮廓板二的下方,所述轮廓板三与轮廓板二垂直相连,所述轮廓板四安装在轮廓板二的上方,所述轮廓板五安装在轮廓板四的上方,所述轮廓板五的右侧边上安装有太阳能板二,所述轮廓板五与轮廓板六以及轮廓板四连接,所述轮廓板七安装在轮廓板六的右边,所述轮廓板四的最右侧边安装有太阳能板一,所述植被体是放置在各块轮廓板的水平板面上(如附图2所示),所述轮廓基座的外侧边上涂有胶水层,所述胶水层的外侧边上安装有灯带层。
优选的,为了提高太阳能板的吸收效果,太阳能板二是安装在所述轮廓板五右侧的斜面上。
优选的,为了提高太阳能板的吸收效果,太阳能板一是安装在所述轮廓板四最右侧的斜面上。
优选的,为了增强灯带的牢固性,在所述轮廓基座的外侧边上涂有一层用于固定灯带的胶水层。
本实用新型的有益效果是:该带有太阳能灯带景观种植架设计合理,本景观灯带的轮廓基座共由七块轮廓板组成;分别是轮廓板一、轮廓板二、轮廓板三、轮廓板四、轮廓板五、轮廓板六和轮廓板七组成,轮廓板组成的每个坡度犹如山的象征,山上被种满绿被,给人一种自然美的感觉,轮廓板一的立切面形状为V 形结构,轮廓板二与轮廓板四的立切面形状为倒着的双V形结构,通过多块轮廓板的拼接使其形成一个立体的坡度,实现了立体化的绿化种植,犹如博古架上陈列的珍品,轮廓板一安装在轮廓板二的下方,轮廓板三与轮廓板二垂直相连,轮廓板四安装在轮廓板二的上方,轮廓板五安装在轮廓板四的上方,太阳能板二是安装在所述轮廓板五右侧的斜面上,利用一定的倾斜角度,实现提高太阳能的吸收能力,轮廓板五与轮廓板六以及轮廓板四连接,轮廓板七安装在轮廓板六的右边,轮廓板四的最右侧边安装有太阳能板一,夜晚时,两块太阳能板通过白天吸收的太阳能将其转换为电能,为灯带传送电能,植被体是放置在各块轮廓板的水平板面上(如附图2所示),可以保证植被的正常生长,便于植被进行光合作用,在所述轮廓基座的外侧边上涂有一层用于固定灯带的胶水层,胶水层的外侧边上安装有灯带层,灯带层延景观架的轮廓形成光带,起到了很好的观赏作用,能成为引导游客的前进路径。
附图说明

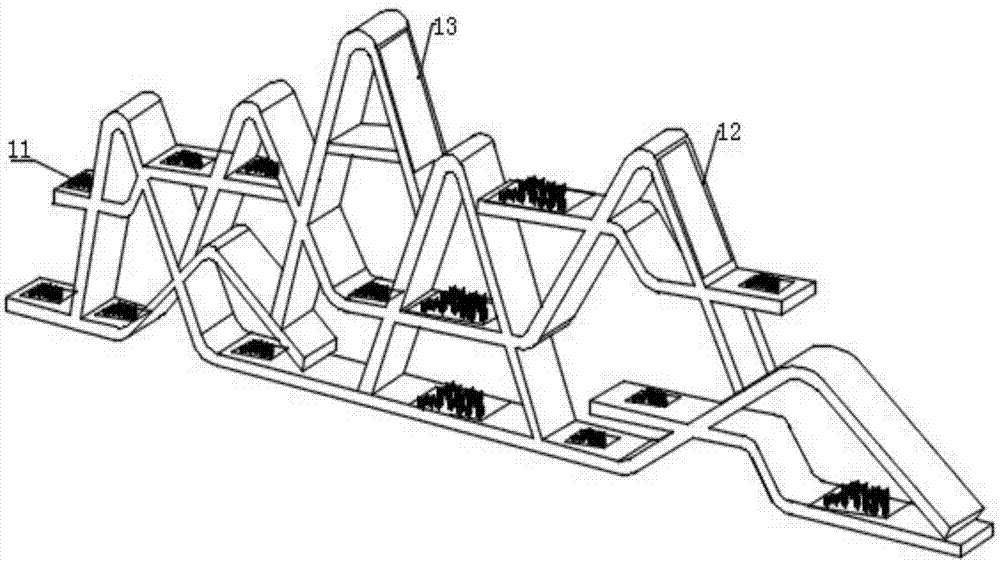

图1为本实用新型太阳能灯带景观种植架的结构示意图;
图2为本实用新型太阳能灯带景观种植架的植被放置示意图;
图3为本实用新型太阳能灯带景观种植架的安装示意图;
图中:1、轮廓板一,2、轮廓板二,3、轮廓板三,4、轮廓板四,5、轮廓板五,6、轮廓板六,7、轮廓板七,8、轮廓基座,9、胶水层,10、灯带层,11、植被体,12、太阳能板一和13、太阳能板二。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1~3,一种带有太阳能灯带景观种植架,包括轮廓板一1、轮廓板二2、轮廓板三3、轮廓板四4、轮廓板五5、轮廓板六6、轮廓板七7、轮廓基座8、胶水层9、灯带层10、植被体11、太阳能板一12和太阳能板二13,所述景观灯带的轮廓基座8共由轮廓板一1、轮廓板二2、轮廓板三3、轮廓板四4、轮廓板五5、轮廓板六6和轮廓板七7组成,轮廓板组成的每个坡度犹如山的象征,山上被种满绿被,给人一种自然美的感觉,所述轮廓板一1的立切面形状为 V形结构,所述轮廓板二2与轮廓板四4的立切面形状为倒着的双V形结构,通过多块轮廓板的拼接使其形成一个立体的坡度,实现了立体化的绿化种植,所述轮廓板一1安装在轮廓板二2的下方,所述轮廓板三3与轮廓板二2垂直相连,所述轮廓板四4安装在轮廓板二2的上方,所述轮廓板五5安装在轮廓板四4 的上方,太阳能板二13是安装在所述轮廓板五5右侧的斜面上,利用一定的倾斜角度,实现提高太阳能的吸收能力,所述轮廓板五5与轮廓板六6以及轮廓板四4连接,所述轮廓板七7安装在轮廓板六6的右边,太阳能板一12是安装在所述轮廓板四4最右侧的斜面上,夜晚时,两块太阳能板通过白天吸收的太阳能将其转换为电能,为灯带传送电能,所述植被体11是放置在各块轮廓板的水平板面上(如附图2所示),可以保证植被的正常生长,便于植被进行光合作用,在所述轮廓基座8的外侧边上涂有一层用于固定灯带的胶水层9,所述胶水层9 的外侧边上安装有灯带层10,灯带层延景观架的轮廓形成光带,起到了很好的观赏作用,能成为引导游客的前进路径。
工作过程:当使用所述带有太阳能灯带景观种植架时,首先,将轮廓基座固定安装在墙边上,其次,在轮廓基座上涂抹一层胶水层,再将灯带粘贴在轮廓基座上,最后,使灯带通电,即可正常使用该带有太阳能灯带景观种植架。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
