花架的制作方法

本实用新型涉及一种植物种植辅助工具，尤其涉及一种花架。

背景技术：

随着生活水平的提高，人们在业余时间开始发展各种业余爱好，其中，花草等植物的种植是一种较受欢迎的爱好之一。种植花草植物的种类慢慢增多，花盆就占据了较大的空间，且植物与植物之间需要留有一定的空间以确保其正常生长，因此，花架是花草种植爱好者的必备工具之一，现有技术的花架为多层阶梯状结构，占用空间较大，且外形死板不美观，移动也不方便。

技术实现要素：

本实用新型的目的：提供一种花架，结构简单，使用方便，成本低。

为了实现上述目的，本实用新型的技术方案是：

一种花架，包括花架底座、多个底部万向轮、花架主支杆、多个接水盘、多块花盆置放板、多根端部保护栏杆、环绕式栏杆、一对顶部吊杆、一对吊篮挂钩、多个透水通槽、底部支撑架及多块接水盘架设板；所述的花架底座为圆环形框架结构，所述的底部支撑架呈“十”字形结构，所述的底部支撑架固定设置在所述的花架底座内，所述的底部支撑架与所述的花架底座位于同一平面内；所述的多个底部万向轮分别间隔安装在所述的底部支撑架的下端面上，位于所述的花架底座的底部边缘处；所述的花架主支杆的下端固定设置在所述的底部支撑架的顶部中央，所述的花架主支杆竖直设置，所述的一对顶部吊杆的一端分别固定连接在所述的花架主支杆的顶部两侧，所述的一对顶部吊杆水平设置，所述的一对吊篮挂钩分别对应设置在所述的一对顶部吊杆的另一端；所述的多块接水盘架设板分别间隔设置在所述的底部支撑架上，水平位于所述的花架底座的内侧，所述的多个接水盘分别通过所述的多块接水盘架设板架设在所述的花架底座上；所述的多块花盆置放板为扇形平板结构，所述的多块花盆置放板由圆形平板结构均分而成，所述的多块花盆置放板的尖端分别固定设置在所述的花架主支杆上，所述的多块花盆置放板由上至下等间隔环绕在所述的花架主支杆上且所述的多块花盆置放板水平设置；所述的多根端部保护栏杆分别对应设置在所述的多块花盆置放板的弧形端两侧，所述的环绕式栏杆由上至下环绕设置在所述的多根端部保护栏杆的外侧，所述的多个透水通槽分别间隔设置在所述的多块花盆置放板上。

上述的花架，其中，所述的花架主支杆的上端设有工具盒，位于所述的一对顶部吊杆的顶部。

上述的花架，其中，所述的工具盒上设有手柄，位于所述的工具盒的上端面或侧端面上。

上述的花架，其中，所述的多块花盆置放板的上端面边缘处分别设有凸缘，所述的凸缘与所述的多块花盆置放板为一体结构。

上述的花架，其中，所述的多块花盆置放板的上端面上分别间隔设有多条防滑条纹，位于所述的多块花盆置放板的中部。

上述的花架，其中，所述的底部支撑架的下端面上设有一对吊装套管，位于所述的多个底部万向轮的内侧。

上述的花架，其中，所述的花架底座上间隔设有多个弹力防撞片，位于所述的花架底座的外侧端面上。

本实用新型能用于各种花盆的摆放，有利于花草植物的种植和养护，外形美观，能全方位观赏植物，纵向延伸的结构占用的空间较小。

附图说明

图1是本实用新型花架的主视图。

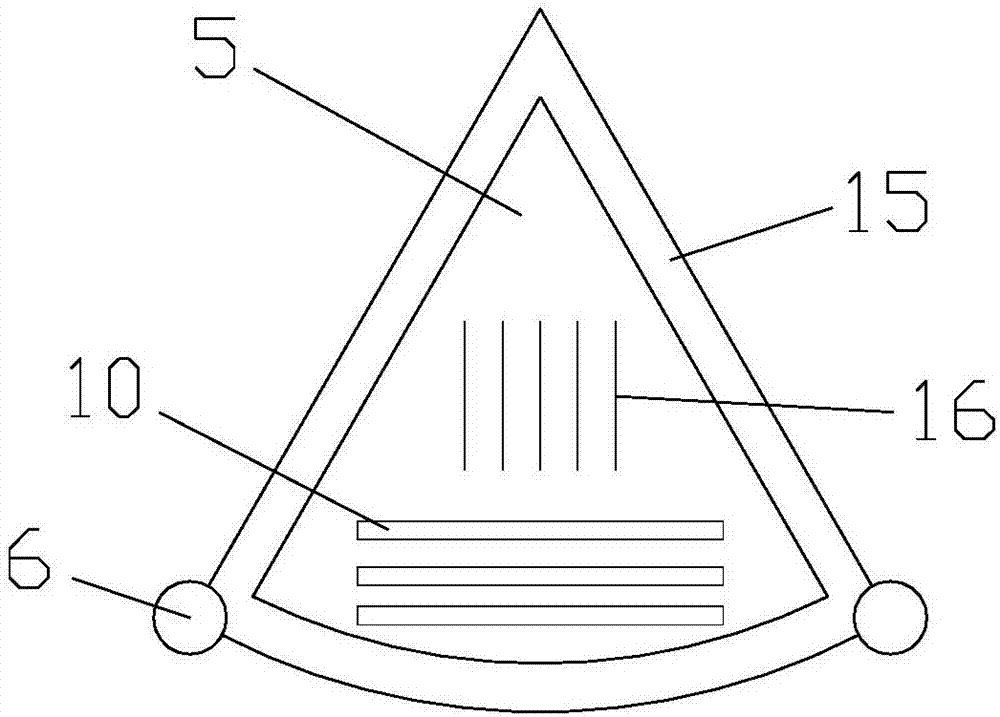

图2是本实用新型花架的花盆置放板的俯视图。

图3是本实用新型花架的花架底座的俯视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1至附图3所示，一种花架，包括花架底座1、多个底部万向轮2、花架主支杆3、多个接水盘4、多块花盆置放板5、多根端部保护栏杆6、环绕式栏杆7、一对顶部吊杆8、一对吊篮挂钩9、多个透水通槽10、底部支撑架11及多块接水盘架设板12；所述的花架底座1为圆环形框架结构，所述的底部支撑架11呈“十”字形结构，所述的底部支撑架11固定设置在所述的花架底座1内，所述的底部支撑架11与所述的花架底座1位于同一平面内；所述的多个底部万向轮2分别间隔安装在所述的底部支撑架11的下端面上，位于所述的花架底座1的底部边缘处；所述的花架主支杆3的下端固定设置在所述的底部支撑架11的顶部中央，所述的花架主支杆3竖直设置，所述的一对顶部吊杆8的一端分别固定连接在所述的花架主支杆3的顶部两侧，所述的一对顶部吊杆8水平设置，所述的一对吊篮挂钩9分别对应设置在所述的一对顶部吊杆8的另一端；所述的多块接水盘架设板12分别间隔设置在所述的底部支撑架11上，水平位于所述的花架底座1的内侧，所述的多个接水盘4分别通过所述的多块接水盘架设板12架设在所述的花架底座1上；所述的多块花盆置放板5为扇形平板结构，所述的多块花盆置放板5由圆形平板结构均分而成，所述的多块花盆置放板5的尖端分别固定设置在所述的花架主支杆3上，所述的多块花盆置放板5由上至下等间隔环绕在所述的花架主支杆3上且所述的多块花盆置放板5水平设置；所述的多根端部保护栏杆6分别对应设置在所述的多块花盆置放板5的弧形端两侧，所述的环绕式栏杆7由上至下环绕设置在所述的多根端部保护栏杆6的外侧，所述的多个透水通槽10分别间隔设置在所述的多块花盆置放板5上。

所述的花架主支杆3的上端设有工具盒13，位于所述的一对顶部吊杆8的顶部，可用于收纳种植花草植物所需的工具，便于工具的取用，有利于花草植物的养护。

所述的工具盒13上设有手柄14，位于所述的工具盒13的上端面或侧端面上，可便于本实用新型的推行移动，也方便有盖子的工具盒13的盖子的开合。

所述的多块花盆置放板5的上端面边缘处分别设有凸缘15，所述的凸缘15与所述的多块花盆置放板5为一体结构，可挡住花盆的底部，防止置放于多块花盆置放板5上的花盆掉落。

所述的多块花盆置放板5的上端面上分别间隔设有多条防滑条纹16，位于所述的多块花盆置放板5的中部，可起到花盆底部防滑的作用，进一步防止置放于多块花盆置放板5上的花盆掉落。

所述的底部支撑架11的下端面上设有一对吊装套管17，位于所述的多个底部万向轮2的内侧，可穿插绳索，便于将本实用新型吊起，方便搬运，较大型尺寸的花架可使用叉车等搬移。

所述的花架底座1上间隔设有多个弹力防撞片18，位于所述的花架底座1的外侧端面上，可起到防撞、缓冲的作用，可在移动本实用新型的时候防止花架底座1的边缘处与墙面等物体撞击而使花盆掉落，有利于花盆的平稳放置。

使用时，将花盆置于多块花盆置放板5上，多块花盆置放板5由下至上环绕设置，外形美观，且不影响采光，从各个角度都能观赏到花草植物；多根端部保护栏杆6、环绕式栏杆7可从外侧保护花盆，避免花盆滑落，在浇水时，多余的水可通过多个透水通槽10排出到下方的多个接水盘4内，由于多块花盆置放板5由圆板分割而成，因此每块花盆置放板5没有重叠区域，上方的水滴落不影响下方的植物；多块接水盘架设板12能保持多个接水盘4的稳定摆放；一对吊篮挂钩9可用于悬挂吊篮等植物，本实用新型通过多个底部万向轮2移动，便于搬移，可采用现有技术的带有刹车装置的万向轮，以便其稳定的置放在某个位置。

综上所述，本实用新型能用于各种花盆的摆放，有利于花草植物的种植和养护，外形美观，能全方位观赏植物，纵向延伸的结构占用的空间较小。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
