一种防变形的窗户封边结构的制作方法

本实用新型涉及窗户领域，具体是一种防变形的窗户封边结构。

背景技术：

随着经济收入的增加和人们生活水平的提高，越来越多的人拥有了自己的住宅。窗户是住宅中的重要组成部分，在建筑学上是指墙或屋顶上建造的洞口，用以使光线或空气进入室内。现代的窗户的窗由窗框、玻璃和活动构件（铰链、执手、滑轮等）三部分组成。窗框负责支撑窗体的主结构，可以是木材、金属、陶瓷或塑料材料，透明部分依附在窗框上，可以是纸、布、丝绸或玻璃材料。活动构件主要以金属材料为主，在人手触及的地方也可能包裹以塑料等绝热材料。

随着建筑技术的发展和人们审美要求的提高，人们对于窗户的要求更高。人们都会对窗户进行封边，但是现有的窗户封边部件均不具有包边结构，因此将其安装在窗户上时，窗户与墙面的过渡处不存在包边，过渡处裸露在外，容易破损，窗户容易变形，这就为人们的使用带来了不便。

技术实现要素：

本实用新型的目的在于提供一种防变形的窗户封边结构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种防变形的窗户封边结构，包括包套、包套卡条、边封和饰面板，所述边封的一端安装在墙面上并且边封上设置有用于插入窗户的第一开口，包套卡条的两边与边封和墙面相抵并且包套卡条上设置有第二开口，包套的一边与墙面相抵并且包套上设置有第三开口，饰面板的一端插入第二开口中，饰面板的另一端插入第三开口中并且饰面板和包套之间通过连接件紧固，墙面和饰面板之间填充有功能药剂。

作为本实用新型进一步的方案：包套和边封均采用铝型材制作，饰面板采用三聚氰胺制作。

作为本实用新型进一步的方案：功能药剂包括固态干燥剂、驱虫剂、香味剂和空气净化剂中的至少一种。

作为本实用新型进一步的方案：第二开口和第三开口内侧均设置有锯齿，饰面板通过锯齿与第二开口和第三开口相连。

作为本实用新型进一步的方案：包套上设置有用于排水的倾斜角。

作为本实用新型进一步的方案：包套卡条上还设置有密封槽。

作为本实用新型进一步的方案：连接件采用“T”字型卡件或者扣接件，包套上设置有扣接槽，扣接槽的内侧设置有凸部，扣接件的形状为 “U”字型并且扣接件的末端设置有向外凹的勾部，扣接件通过勾部与凸部的扣合与扣接槽相连。

与现有技术相比，本实用新型的有益效果是：该结构设计合理，结构和拆装简单，连接牢固性好，人们可以采用新材料替代传统材料，降低家庭装修成本，规避大理石的放射性物质对人体的伤害，达到节能环保的要求；人们在该结构内添加不同的功能药剂，满足自己的使用需求；包套表面可按照住户需要做成不同颜色，可达成与室内家具同色配套，达到美观多变的要求。

附图说明

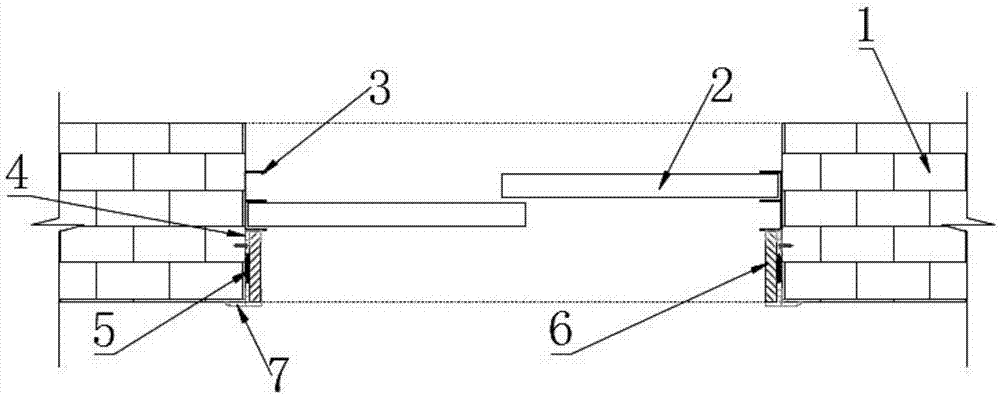

图1为防变形的窗户封边结构用于窗户的结构示意图。

图2为防变形的窗户封边结构用于窗户时的A-A方向剖面图。

图3为防变形的窗户封边结构中实施例1的包套的结构示意图。

图4为防变形的窗户封边结构中实施例2的包套的结构示意图。

图5为防变形的窗户封边结构中实施例1的包套卡条的结构示意图。

图6为防变形的窗户封边结构中实施例2的包套卡条的结构示意图

其中：1-墙面，2-窗户，3-边封，4-包套卡条，5-功能药剂，6-饰面板，7-包套，8-“T”字型卡件，9-密封槽，10-扣接件，11-扣接槽，12-凸部，13-勾部。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

一种防变形的窗户封边结构，包括包套7、包套卡条4、边封3和饰面板6，所述边封3的一端安装在墙面1上并且边封3上设置有用于插入窗户2的第一开口，包套卡条4的两边与边封3和墙面1相抵并且包套卡条4上设置有第二开口，包套7的一边与墙面1相抵并且包套7上设置有第三开口，饰面板6的一端插入第二开口中，饰面板6的另一端插入第三开口中并且饰面板6和包套7之间通过“T”字型卡件8紧固，墙面1和饰面板6之间填充有功能药剂5。包套7和边封3均采用铝型材制作，饰面板6采用三聚氰胺制作。功能药剂5采用固态干燥剂和空气净化剂的混合物。包套7上设置有用于排水的倾斜角。

实施例2

一种防变形的窗户封边结构，包括包套7、包套卡条4、边封3和饰面板6，所述边封3的一端安装在墙面1上并且边封3上设置有用于插入窗户2的第一开口，包套卡条4的两边与边封3和墙面1相抵并且包套卡条4上设置有第二开口，包套7的一边与墙面1相抵并且包套7上设置有第三开口，饰面板6的一端插入第二开口中，饰面板6的另一端插入第三开口中并且饰面板6和包套7之间通过扣接件10紧固，墙面1和饰面板6之间填充有功能药剂5。包套7和边封3均采用铝型材制作，饰面板6采用三聚氰胺制作。功能药剂5包括固态干燥剂、驱虫剂、香味剂和空气净化剂的混合物。第二开口和第三开口内侧均设置有锯齿，饰面板6通过锯齿与第二开口和第三开口相连。包套7上设置有用于排水的倾斜角。包套卡条4上还设置有密封槽9。包套7上设置有扣接槽11，扣接槽11的内侧设置有凸部12，扣接件10的形状为 “U”字型并且扣接件10的末端设置有向外凹的勾部13，扣接件10通过勾部13与凸部12的扣合与扣接槽11相连。

包套7和边封3均采用铝型材制作，饰面板6采用三聚氰胺制作，替换常规的以大理石及不锈钢为材质的窗台包套形式，降低家庭装修成本，规避大理石的放射性物质对人体的伤害，更节能环保。功能药剂5包括固态干燥剂、驱虫剂、香味剂和空气净化剂中的至少一种，人们根据自己的需要选择实际添加的药剂，满足人们的不同使用需求，保护住宅安全及住户健康。第二开口和第三开口内侧均设置有锯齿，饰面板6通过锯齿与第二开口和第三开口相连，这种结构使得饰面板6与包套7和包套卡条4的连接牢固性好，包套7表面可按照住户需要做成不同颜色，可达成与室内家具同色配套，美观多变。包套7上设置有用于排水的倾斜角，雨水能够顺利的流至地面，不会对窗户连接处持续浸泡。包套卡条4上还设置有密封槽9，密封性能好。连接件采用“T”字型卡件8或者扣接件10，包套7上设置有扣接槽11，扣接槽11的内侧设置有凸部12，扣接件10的形状为 “U”字型并且扣接件10的末端设置有向外凹的勾部13，扣接件10通过勾部13与凸部12的扣合与扣接槽11相连，使用时，通过向内挤压扣接件10的两边，将其插入扣接槽11内，卸去扣接件10两边的压力，扣接件10在自身弹力作用下恢复原形，此时，扣接槽11的凸部12嵌入扣接件10勾部13的凹位，从而将包套7与饰面板6扣接一起，拆卸时也是通过向内挤压扣接件10的两边，将其拉出扣接槽11内即可，拆装非常方便。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
