一种可自动除尘的生态家居的制作方法

本实用新型是一种可自动除尘的生态家居，属于生态家居领域。

背景技术：

生态家居是在环保、人性化、个性化的基础之上，量身定制的为客户提供家居、家具、配饰的设计与生产，以期达到人居合一的理想生活境界。

现有技术中，很多家庭中使用的沙发上都会铺上针织垫或者毛绒坐垫，或者有一些用的是沙发套，在沙发清理打扫的时候上面的灰尘很难扫干净，且清洁沙发需要耗费使用者大量的体力，增加了劳动强度，此外，现有的沙发普遍较窄，当使用者睡在沙发上时，沙发外端没有安装遮挡被子的机构，使用者铺盖的被子容易向外倾斜，发生掉落，从而导致使用者受凉生病。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种可自动除尘的生态家居，以解决上述背景技术中提出的问题，本实用新型结构合理，使用方便，增加了清洁功能，降低了劳动强度。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可自动除尘的生态家居，包括沙发、清洁机构以及遮挡机构，所述沙发内部安装有遮挡机构，所述沙发后端装配有清洁机构，所述清洁机构包括压板、集灰盒、出尘管、电动缸、盛灰盒以及推板，所述盛灰盒安装在沙发后端，所述盛灰盒右端镶嵌有推板，所述盛灰盒上端安装有负压风机，所述负压风机上端连接有出尘管，所述出尘管安装在集灰盒后端，所述集灰盒内部顶端设置有电动缸，所述电动缸下端安装有压板，所述压板设置在集灰盒内部，所述集灰盒安装在沙发右侧，所述遮挡机构包括安置槽、电动伸缩杆、电机、框架、延伸板以及遮挡板，所述沙发前端开设有安置槽，所述安置槽内部左壁上安装有电动伸缩杆，所述电动伸缩杆右端设置有框架，所述框架前端安装有电机，所述框架内部装配有遮挡板，所述电机穿过框架与遮挡板相连接，所述电机安装在遮挡板前端，所述遮挡板右端镶嵌有延伸板，所述延伸板、遮挡板、框架以及电机均安装在安置槽内部。

进一步地，所述安置槽内部设置有盖板，且盖板安装在延伸板右端，且盖板通过卡扣与安置槽相连接。

进一步地，所述遮挡板前后两端对称安装有两个锁紧螺栓，且两个锁紧螺栓均穿过遮挡板与延伸板相连接，所述延伸板与遮挡板接触位置安装有滚珠，所述电机后端安装有转轴，且转轴安装在框架内部，且转轴通过轴承与框架相连接，所述遮挡板安装在转轴上。

进一步地，所述推板通过滑轨与盛灰盒相连接，所述推板右端设置有手柄，且手柄上加工有防滑纹。

进一步地，所述负压风机通过管道与盛灰盒相连接，所述压板设有两个，所述压板上端对称装配有两个电动缸，所述电动缸均安装在集灰盒内部顶端，两个所述压板通过弹性带相互连接。

进一步地，所述沙发上端安装有扶手，所述集灰盒镶嵌在扶手前端，所述集灰盒前后安装有拉杆，且拉杆通过转轴与集灰盒相连接，所述集灰盒上端安装滑块，所述沙发上端开设有滑槽，且滑块安装在滑槽内部，且滑块与滑槽接触位置安装有滚珠。

本实用新型的有益效果：本实用新型的一种可自动除尘的生态家居，本实用新型因增加压板、集灰盒、出尘管、电动缸、盛灰盒以及推板，该设计实现了清洁的功能，提高了清洁的效果，降低了使用者的劳动强度，解决了现有技术中很多家庭中使用的沙发上都会铺上针织垫或者毛绒坐垫，或者有一些用的是沙发套，在沙发清理打扫的时候上面的灰尘很难扫干净，且清洁沙发需要耗费使用者大量的体力，增加了劳动强度的弊端。

本实用新型由于增加安置槽、电动伸缩杆、电机、框架、延伸板以及遮挡板，该设计实现了遮挡被子的功能，可防止被子从沙发上掉落，增加了功能性，提高了使用效果，解决了现有的沙发普遍较窄，当使用者睡在沙发上时，沙发外端没有安装遮挡被子的机构，使用者铺盖的被子容易向外倾斜，发生掉落，从而导致使用者受凉生病的问题。

因增加盖板以及卡扣，该设计实现了防护效果，且便于盖板的打开以及关闭，因增加锁紧螺栓以及滚珠，该设计便于延伸板的移动以及固定，因增加转轴以及轴承，该设计便于遮挡板的转动，因增加滑轨、手柄以及防滑纹，该设计便于移动推板，因增加扶手、拉杆以及转轴，该设计便于移动集灰盒，本实用新型结构合理，使用方便，增加了清洁功能，降低了劳动强度。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

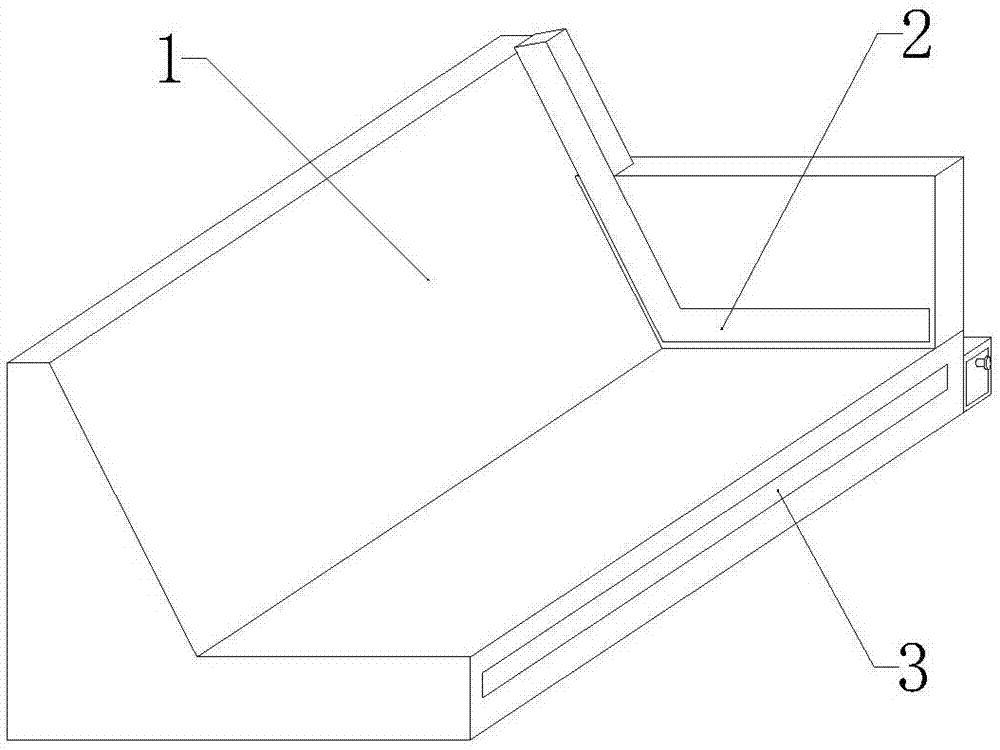

图1为本实用新型一种可自动除尘的生态家居的结构示意图；

图2为本实用新型一种可自动除尘的生态家居中清洁机构的示意图；

图3为本实用新型一种可自动除尘的生态家居中遮挡机构的示意图；

图中：1-沙发、2-清洁机构、3-遮挡机构、21-压板、22-集灰盒、23-出尘管、24-电动缸、25-盛灰盒、26-推板、31-安置槽、32-电动伸缩杆、33-电机、34-框架、35-延伸板、36-遮挡板。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种技术方案：一种可自动除尘的生态家居，包括沙发1、清洁机构2以及遮挡机构3，沙发1内部安装有遮挡机构3，沙发1后端装配有清洁机构2。

清洁机构2包括压板21、集灰盒22、出尘管23、电动缸24、盛灰盒25以及推板26，盛灰盒25安装在沙发1后端，盛灰盒25右端镶嵌有推板26，盛灰盒25上端安装有负压风机27，负压风机27上端连接有出尘管23，出尘管23安装在集灰盒22后端，集灰盒22内部顶端设置有电动缸24，电动缸24下端安装有压板21，压板21设置在集灰盒22内部，集灰盒22安装在沙发1右侧，该设计实现了清洁的功能，提高了清洁的效果。

遮挡机构3包括安置槽31、电动伸缩杆32、电机33、框架34、延伸板35以及遮挡板36，沙发1前端开设有安置槽31，安置槽31内部左壁上安装有电动伸缩杆32，电动伸缩杆32右端设置有框架34，框架34前端安装有电机33，框架34内部装配有遮挡板36，电机33穿过框架34与遮挡板36相连接，电机33安装在遮挡板34前端，遮挡板36右端镶嵌有延伸板35，延伸板35、遮挡板36、框架34以及电机33均安装在安置槽31内部，该设计实现了遮挡被子的功能，可防止被子从沙发1上掉落。

安置槽31内部设置有盖板，且盖板安装在延伸板35右端，且盖板通过卡扣与安置槽31相连接，遮挡板36前后两端对称安装有两个锁紧螺栓，且两个锁紧螺栓均穿过遮挡板36与延伸板35相连接，延伸板35与遮挡板36接触位置安装有滚珠，电机33后端安装有转轴，且转轴安装在框架34内部，且转轴通过轴承与框架34相连接，遮挡板36安装在转轴上，推板26通过滑轨与盛灰盒25相连接，推板26右端设置有手柄，且手柄上加工有防滑纹，负压风机27通过管道与盛灰盒25相连接，压板21设有两个，压板21上端对称装配有两个电动缸24，电动缸24均安装在集灰盒22内部顶端，两个压板21通过弹性带相互连接，沙发1上端安装有扶手，集灰盒22镶嵌在扶手前端，集灰盒22前后安装有拉杆，且拉杆通过转轴与集灰盒22相连接，集灰盒上端安装滑块，沙发1上端开设有滑槽，且滑块安装在滑槽内部，且滑块与滑槽接触位置安装有滚珠。

具体实施方式：在进行使用时，首先使用者对本实用新型进行检查，检查是否存在缺陷，如果存在缺陷的话就无法进行使用了，此时需要通知维修人员进行维修，如果不存在问题的话就可以进行使用，使用前，使用者先打开盖板，然后启动电动伸缩杆32，电动伸缩杆32工作带动框架34向右移动，框架34向右移动同时带动电机33、延伸板35以及遮挡板36向右移动，当框架34移动到沙发1外端时，使用者关闭电动伸缩杆32，然后启动电机33，电机33工作带动遮挡板36转动，遮挡板36转动带动延伸板35转动，当延伸板35转动到合适角度时，使用者关闭电机33，然后向上拉动延伸板35至合适高度，然后旋紧锁紧螺栓，实现对延伸板35进行固定，遮挡板36以及延伸板35可实现阻挡被子掉落的功能，该设计增加了功能性，提高了使用效果。

当需要对沙发1进行清洁时，使用者握住拉手，然后将集灰盒22向左移动，同时使用者启动电动缸24以及负压风机27，电动缸24工作带动压板21上下移动，压板21上下移动对沙发1进行反复拍打，使附着在沙发1上的灰尘向上扬起，同时负压风机27工作产生吸力，沙发上扬起的灰尘受到负压风机27的吸力作用，然后沿着出尘管23移动，并穿过负压风机27进入到盛灰盒25内部，使用者反复多次左右移动集灰盒22，进而使压板21全面对沙发进行拍打，实现对沙发1进行清洁，清洁结束后，使用者向右拉动手柄，手柄向右移动带动推板26向右移动，推板26向右移动实现将盛灰盒25中的灰尘推出，该设计实现了清洁功能，提高了清洁效果，降低了劳动强度。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
