一种多功能网片架的制作方法

本发明涉及一种展示架主架，更具体地说它涉及一种多功能网片架。

背景技术

展示架是商家用于展示商品的主要货架，展示的商品类型较多，包括食品、饰品、生活物品、服装等，根据展示架特点，设计与之匹配的产品促销精品展示架，再加上具有创意的logo标牌，使产品醒目的展现在公众面前，从而加大对产品的宣传广告作用，以达到增加对客户吸引力的效果。

例如，授权公告号为cn202589032u的中国专利公开了一种袋装食品展示架，包括底架，底架上设置有侧架，所述侧架为网状结构，侧架上设置有挂杆，挂杆的结构包括一块平板，平板的上端设置有向下的折弯部，折弯部挂在侧架的网孔中，平板上固定有杆体，杆体的前端向上翘起。

授权公告号为cn204889391u的中国专利公开了一种藤编中岛展示架，其包括复数根钢条骨架，分别设置于复数根钢条骨架上的用于展示作用的上层藤编展示柜，用于展示作用的中层藤编展示柜以及用于存放货物的下层藤编展示柜；所述的上层藤编展示柜或中层藤编展示柜的底部分别设置有用于挂靠各种服饰的衣架側挂臂架，所述的上层藤编展示柜，中层藤编展示柜以及下层藤编展示柜的侧边设置有用于挂靠各种服饰的活动连接的側挂架。

授权公告号为cn206119805u的中国专利公开了一种中岛展示架，包括底座、垂直于底座两侧的支撑墙、位于支撑墙之间的展示板，所述支撑墙相对的墙面上设有若干用于托起展示板的支撑组件，所述支撑组件包括位于同一直线上的托脚，所述托脚所在直线与底座平行。

现有技术中类似于上述的，一般的展示架都包括底座、主架（上述中的侧板、钢条骨架以及支撑墙）以及展示组件，但是展示组件类型较多，包括挂杆、层板、网框等，而现有技术中的主架一般只能适用于一种展示组件，如授权公告号为cn202589032u公开的展示架，其主架强度较低，如果挂置较重的衣物、书籍以及篮球等小型体育用品时很容易弯折损坏，而类似于授权公告号为cn204889391u或授权公告号为cn206119805u公开的展示架，其主架强度虽然较高，但成本也随之增加，如果展示的商品为食品、鞋子等较轻的商品则成本过高，因此存在一定的适用局限。

技术实现要素：

针对现有技术存在的不足，本发明的目的在于提供一种多功能网片架，其优点在于功能性强，能够根据需要搭配不同支撑组件使用以形成不同类型的展示架，适用于不同重量大小的商品的展示。

为实现上述目的，本发明提供了如下技术方案：包括底座，所述底座水平设置于地面上；

主架，所述主架竖直设置且可拆卸安装于底座的中间位置上；

网片，所述网片设置有两片，且分别可拆卸安装于主架的前后两侧面上，各所述网片均包括多根竖直设置且等距排布的连接杆以及多组水平设置且固定于各根连接杆上的支撑杆组，各所述支撑杆组均包括两根平行设置的支撑杆，其中，各所述支撑杆以及连接杆均采用钢杆裁剪制成；

mdf宣传板，所述mdf宣传板竖直安装于主架内以用于将设置于主架前后两侧面的各根支撑杆隔开。

通过采用上述技术方案，根据需要可以将带有挂钩结构以用于放置食品、书籍、饰品、服装等展示品的挂杆、层板或网框直接挂置在各组支撑杆组上，通过连接杆将处于主架同一侧面上的各组支撑杆组焊接在一起能够有效增加网片的整体强度，通过钢杆裁剪制成的支撑杆以及连接杆强度较佳，使得各组支撑杆组能够承受更大的重量而不易发生弯曲；可拆卸安装的网片能够根据客户需要直接定制相对应的网片，而主架和底座无需更换，使得使用范围较广，且便于批量生产，同时当网片损坏时也只需要更换新的网片，经济效益较高；可拆卸安装于底座上的主架便于厂家装箱运输，降低运输成本，且储存时可降低占用空间；安装于主架内的mdf宣传板可用于产品宣传，且能够根据放置于主架两侧面上的产品做双面宣传。

本发明进一步设置为：所述底座包括有四根首尾依次焊接在一起的连接管组合形成的底框、一片安装于底框内的底板以及两根分别竖直固定于两根相对的连接管中间位置上以用于供主架安装在底座上的安装件，各所述连接管相接的一端均设置有消水孔。

通过采用上述技术方案，管材焊接后需要喷塑、电镀等工序，进行此类工序时需要用冷却水进行喷淋以避免管材过热变形，通过消水孔能够便于侵入管材内部的冷却水流水，有效避免管材内部积水的情况发生。

本发明进一步设置为：所述底座上还设置有四根两端分别与相邻设置的两根连接管固定的加强件，各根加强件的下表面均设置有一件万向轮。

通过采用上述技术方案，通过万向轮便于商家推动片网架更换工作位置。

本发明进一步设置为：所述主架包括两根竖直设置且分别套设于两根安装件上的套管以及固定于两根套管上端之间的横杆，两所述套管通过多根穿设过套管且与设置于套管内的安装件螺纹连接的半圆头螺栓固定在各根安装件上，两所述套管相反的侧面上均冲有多个供半圆头螺栓的螺帽内嵌的单面凹孔。

通过采用上述技术方案，单面凹孔使得半圆头螺栓的螺帽能够隐藏进管套内，能够避免凸出至管套外的螺帽勾到行走人员的裤脚，增加安全性。

本发明进一步设置为：各所述安装件均包括一片宽度方向与主架的宽度方向垂直设置的主板、两道对称设置于主板两侧且呈60度弯折设置的第一弯折部、两道分别设置于各道第一弯折部远离主板的一侧上且与主板水平设置的第二弯折部以及两道分别设置于两道第二弯折部远离主板的一侧上且与主板垂直设置的第三弯折部，各所述半圆头螺栓与主板螺纹连接。

通过采用上述技术方案，通过第一弯折部、第二弯折部与第三弯折部能够有效增加安装件与底座的焊接面积，增加安装件与底座的连接强度，同时反复弯折设置的安全杆的强度较高，不易弯折。

本发明进一步设置为：各所述主板相向的侧面上均设置有多道用于供半圆头螺纹连接的螺纹轴套，各所述螺纹轴套与主板之间呈曲面过渡。

通过采用上述技术方案，通过螺纹轴套能够增加半圆头螺栓与主板的螺纹连接面积，从而达到增加主板与半圆头螺栓连接强度的效果。

本发明进一步设置为：所述横杆上设置有一道连通横杆上下两个侧面的贯通槽。

通过采用上述技术方案，通过贯通槽便于mdf展示板直接插入两片网片之间，同时便于商家取出mdf展示板进行更换。

本发明进一步设置为：两所述套管相向的一侧均设置有一件横截面呈“c”字形状设置的夹杆，所述mdf宣传板的两侧分别卡接于两道夹杆内，两所述夹杆的上端均与横杆的下表面固定。

通过采用上述技术方案，通过夹杆能够限制住mdf宣传板以使得mdf宣传板保持竖直状态，能够有效防止mdf宣传板倾倒在任意一片网片上。

本发明进一步设置为：两所述管套相向的一侧均固定有一片分别处于各道夹杆两侧且竖直设置的第一调节片，各所述第一调节片上均设置有一道竖直设置的第一调节槽，各所述支撑杆的两端均设置有一道第一扁平部，各所述第一扁平部均插接有穿设于第一调节槽内的第一螺栓，各所述第一调节片上均设置有多颗分别与各根第一螺栓伸出第一调节槽外的一端螺纹连接的螺母。

通过采用上述技术方案，通过第一螺栓、螺母与第一调节片的配合能够将各根支撑杆水平固定在主架上，且能够根据网片的承载需要调整各根支撑杆的固定位置，从而达到将网片固定在主架上的效果。

本发明进一步设置为：所述横杆的下表面以及底板上均设置有两道沿横杆长度方向设置的第二调节片，各道第二调节片上均设置有一道沿第二调节片长度方向设置的第二调节槽，各所述连接杆的两端均设置有一道第二扁平部，各所述第二扁平部均插接有穿设于第二调节槽内的第二螺栓，各所述第二调节片上均设置有多颗分别与各根第二螺栓伸出第二调节槽外的一端螺纹连接的螺母。

通过采用上述技术方案，通过第二螺栓、螺母与第二调节片的配合能够将各根连接杆竖直固定在主架上，且能够根据网片的承载需要调整各根支撑杆的固定位置，进一步增加网片与主架的连接强度。

综上所述，本发明具有以下优点：

1、采用钢杆裁剪制成的支撑杆以及连接杆组成形成的网片结构强度较佳，不易损坏，能够适用不同重量的层板、挂杆以及网框的挂置，功能性强，适用范围广；

2、主架以及网片均采用可拆卸结构安装，便于零部件更换，同时便于生产厂家装箱运输，经济效益高；

3、采用单面内凹孔能够隐藏用于连接主架与底座的半圆头螺栓，安全性高。

附图说明

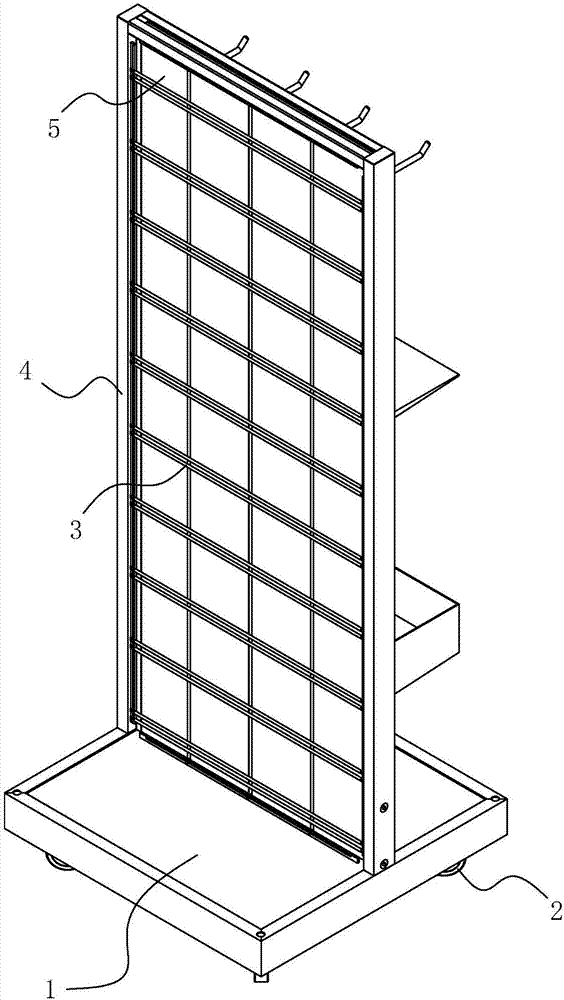

图1是本实施例的结构示意图；

图2是本实施例的使用状态示意图；

图3是本实施例底座的结构示意图；

图4是本实施例主架的结构示意图；

图5是本实施例夹杆的点焊位置示意图；

图6是本实施例夹杆的内六角螺栓位置示意图；

图7是本实施例套管的组装示意图；

图8是本实施例螺纹轴套的位置示意图；

图9是本实施例网片的结构示意图；

图10是本实施例网片的安装示意图。

附图标记说明：1、底座；11、底框；111、连接管；112、消水孔；12、底板；13、安装件；131、主板；132、第一弯折部；133、第二弯折部；134、第三弯折部；135、螺纹轴套；14、加强件；2、万向轮；3、网片；31、连接杆；311、第二扁平部；312、第二螺栓；32、支撑杆组；321、支撑杆；322、第一扁平部；33、第一螺栓；34、垫圈；35、螺母；4、主架；41、第一调节片；411、第一调节槽；42、第二调节片；421、第二调节槽；43、套管；431、封板；432、单面凹孔；433、半圆头螺栓；44、横杆；441、c型钢；442、贯通槽；45、夹杆；451、焊点；452、阶梯孔；453、内六角螺栓；5、mdf宣传板。

具体实施方式

以下结合附图对本发明作进一步详细说明。

一种多功能网片架，结合图1和图2所示，包括水平设置于地面上以用于起主要支撑作用的底座1、竖直设置且固定于底座1中间位置状的主架4、两片分别固定于主架4前后两个侧面内以用于供装有挂钩结构的挂杆、层板或网框直接挂置的网片3以及一片插接于主架4内且将两片网片3分隔开来的mdf宣传板5；其中，在底座1的下方设置有多个便于商家推动网片3架更换展示位置的万向轮2。

如图2所示，本实施例为带有挂钩结构的挂杆、层板或网框挂置在网片3上的示意图。

结合图1和图3所示，底座1包括四根呈“口”字形状设置且首尾依次焊接在一起的连接管111组合形成的底框11、一片安装于底框11内且上表面与底框11的上表面重合的底板12以及两根竖直固定于两根相对设置的连接管111中间位置上的安装件13，其中，任意相邻设置的两根连接管111相接的一端均设置有一道消水孔112。

进一步优化，底框11内部设置有四根与底框11处于同一水平面内的加强件14，各根加强件14的两端分别与相邻设置的两根连接管111固定，其中，万向轮2总共设置有四个，且分别固定于各根加强件14的中间位置处。

其中，各根连接管111均采用同一型号的铝合金管切断形成，相邻设置的两根连接管111利用co2焊接在一起；其中，各根加强件14的横截面均呈“匚”字形状，其采用铁板冲压弯折形成，加强件14的两端通过co2焊固定在连接管111的侧面上；其中，底座1焊接好后应对连接管111以及加强件14的表面做研磨处理以确保底座1表面光滑。

结合图1和图4所示，主架4包括两根竖直设置且分别套设于两根安装件13上的套管43以及固定于两根套管43上端之间的横杆44，横杆44的上表面与两根套管43的上端面重合；其中，横杆44的中间位置处设置有一道沿横杆44长度方向设置且连通横杆44上下两个侧面的贯通槽442，在两根套管43相向的一侧上均固定有一根竖直设置且分别处于两根套管43中间位置处上的夹杆45，mdf宣传板5从贯通槽442插入主架4内且两侧分别卡接于两根夹杆45内。

其中，结合图5所示，两根夹杆45对称设置，且两根夹杆45的横截面均呈“c”字形状设置，两根夹杆45的上端与横杆44下表面固定。

其中，各根套管43均采用同一型号的铝合金管切断形成，各根套管43的上端均焊接有封板431；横杆44包括两根对称设置且槽口相向设置的c型钢441，贯通槽442由两根c型钢441以及两根套管43的上端围合形成，两根c型钢441的两端均利用co2焊接在两根套管43的上端上；其中，主架4焊接好后应对连接管111以及加强件14的表面做研磨处理以确保主架4表面光滑。

其中，结合图5和图6所示，夹杆45可以采用采用焊接的方式固定在套管43上也可以通过插接与套管43螺纹连接的螺栓固定在套管43上；采用焊接的方式时，焊点451处于夹杆45的上端两侧与套管43之间；采用螺栓夹紧固定的方式时，夹杆45的上下两端应均开设上多道阶梯孔452，螺栓应采用内六角螺栓453，且内六角螺栓453的螺母35应能够隐藏进各道阶梯孔452内。

结合图7和图8所示，两根安装件13均包括一片宽度方向与主架4的宽度方向垂直设置的主板131、两道对称设置于主板131两侧且呈60度弯折设置的第一弯折部132、两道分别设置于各道第一弯折部132远离主板131的一侧上且与主板131水平设置的第二弯折部133以及两道分别设置于两道第二弯折部133远离主板131的一侧上且与主板131垂直设置的第三弯折部134；其中，各根套管43的下端均插接有多根与套设于主管内部的主板131螺栓连接的半圆头螺栓433固定在安装件13上。

进一步优化，在两根套管43相反的一面上均设置开设有多道处于套管43内部以用于供半圆头螺栓433的螺帽部分隐藏的单面凹孔432，在两片主板131相向的一侧面上均设置有多道用于增加主板131与半圆头螺栓433连接面积的螺纹轴套135。

其中，各件安装件13均采用铁板反复冲压折弯成型，设置于主板131上的螺纹轴套135采用抽牙的方式成型。

结合图1和图9所示，网片3包括多根竖直设置且等距排布的连接杆31以及多组水平设置且固定于各根连接杆31上的支撑杆组32，各组支撑杆组32均包括两根平行设置的支撑杆321；其中，结合图2所示，当挂置挂杆时，挂杆的挂钩结构应挂置在各组支撑杆组32处于上方的支撑杆321上，且挂杆的挂钩结构应抵住，处于下方的支撑杆321上，当挂置较重的层板以及网框时，层板以及网框的挂钩结构应挂置在处于同一组支撑杆组32的两根支撑杆321上，层板以及网框根据需要抵接在各根连接杆31或处于下方的支撑杆组32上即可。

结合图4和图10所示，在两根套管43相向的一面上均设置有两片竖直设置且分别处于各根夹杆45两侧的第一调节片41，在横杆44的下表面以及底板12的上表面均设置有两片沿横杆44长度方向设置且处于贯通槽442两侧的第二调节片42，在各片第一调节片41上均设置有一道沿第一调节片41长度方向设置的第一调节槽411，在各片第二调节片42上均设置有一道沿第二调节片42长度方向设置的第二调节槽421。

其中，在各根支撑杆321的两端均设置有能够分别与两片呈左右位置且处于同一竖直面上的第一调节片41贴合的第一扁平部322，各根支撑杆321的两端均插接有一根依次穿设过第一扁平部322以及与第一扁平部322贴合的第一调节片41的第一螺栓33，各片第一调节片41上均设置有多颗分别与各根第一螺栓33伸出第一调节槽411外的一端螺纹连接的螺母35。

其中，在各根连接杆31的两端均设置有能够分别与两片呈上下位置且处于同一竖直面上的第二调节片42贴合的第二扁平部311，各根连接杆31的两端均插接有一根依次穿设过第二扁平部311以及与第二扁平部311贴合的第二调节片42的第二螺栓312，各片第二调节片42上均设置有多颗分别与各根第二螺栓312伸出第二调节槽421外的一端螺纹连接的螺母35。

进一步优化，各根第一螺栓33以及第二螺栓312上均套设有垫圈34。

其中，各根支撑杆321以及连接杆31均采用钢杆裁剪制成，各根支撑杆321与连接杆31之间的交接点均采用点焊的方式固定在一起，第一扁平部322以及第二扁平部311均采用冲压成型。

其中，根据需要挂置的挂件不同焊接出同步承压能力的网片3，例如，当挂置挂杆、层板时，如果挂杆或层板上的展示品重量较大较重时，可以适当增加连接杆31的数量，并减少支撑杆组32的数量以使得单组支撑杆组32便能够支撑住展示品；当挂杆或层板上的展示品较小较轻时，可以适当减少连接杆31的数量，并增加支撑杆组32的数量以增加展示品的摆放数量；当挂置网框时，应使得相邻设置的两组支撑杆组32内处于上方的支撑杆组32勾住挂钩，并使得处于下方的支撑杆组32抵接住网框即可，支撑杆组32以及连接杆31的设置数量则根据实际展示品的重量做出调整即可。

应注意的是，如果展示的商品重量相近时，则无需更换网片3。

以上所述仅为本发明的较佳实施例，并不用于限制本发明，凡在本发明的设计构思之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
