一种自主朝阳转向的晾衣架的制作方法

本发明涉及生活设备技术领域，尤其涉及一种自主朝阳转向的晾衣架。

背景技术：

晾衣架是日常生活中必须的日用品，但是晾衣架上的挂钩是以垂直晾晒杆的角度安置在上面，一般家庭的阳台为了充分利用空间，晾晒杆为横向设计，则晾衣架只能以垂直晾晒杆的角度的放置，当阳光从阳台的正面照射过来的时候，则每件衣服所能照射到的光线十分有限；

由于阳光是从衣服的侧面照射过来，导致所能受到的照射范围有限，且衣服被照射的面积，十分受照射的深度限制，相应的会增加衣服晾晒的时间，就不能及时将衣服晾晒干，容易出现靠窗的一侧晾干了而另一侧则处于潮湿的状态。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，如：家庭晾晒衣服，阳光只能从衣服的侧面照射过来，而提出的一种自主朝阳转向的晾衣架。

为了实现上述目的，本发明采用了如下技术方案：

一种自主朝阳转向的晾衣架，包括支架和挂钩，所述挂钩固定连接在支架上，所述挂钩内设置有一对弧形夹轴，两个所述弧形夹轴相对的一端垂直固定连接有固定轴，所述固定轴远离弧形夹轴的一端连接有记忆金属轴，所述记忆金属轴远离固定轴的一端与挂钩连接，所述记忆金属轴与挂钩、固定轴的连接处安装有活动机构，所述记忆金属轴上安装有凸透镜，所述凸透镜的上侧固定连接有环形片，所述凸透镜的下侧固定连接有一对连接套，两个所述连接套均与记忆金属轴套接。

优选的，所述活动机构包括活动球，所述活动球的两侧对称安装有第一活动轴和第二活动轴，所述第一活动轴和第二活动轴内均开设有连接槽，所述活动球卡接在两个连接槽内，所述活动球左右两侧通过连接件与第二活动轴转动连接，所述活动球上下两侧也通过连接件与第一活动轴转动连接，所述第一活动轴与固定轴固定连接，所述第二活动轴与记忆金属轴固定连接。

优选的，所述环形片为圆台状，所述环形片较小的一端与凸透镜固定连接，所述环形片的内壁上粘贴有锡箔纸。

优选的，所述连接套的材质为透明橡胶。

与现有技术相比，本发明的有益效果是：通过记忆金属的固有属性，在受热状态下恢复形变，故而在晾晒过程中，阳光最充足的时候，相应的调节晾晒的角度，最大限度的利用太阳光，及时将衣服晾晒干，避免衣服半干半湿的状况。

附图说明

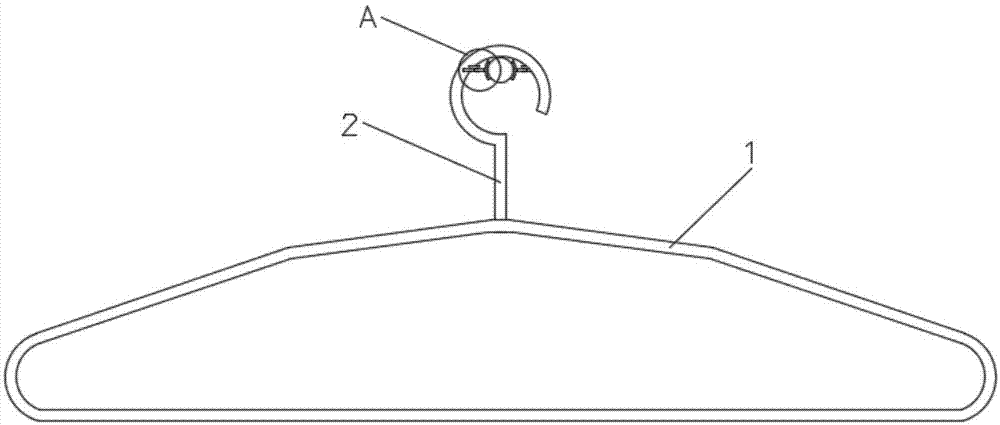

图1为本发明提出的一种自主朝阳转向的晾衣架的结构示意图；

图2为图1中a处的结构示意图；

图3为本发明提出的一种自主朝阳转向的晾衣架顶部自然状态的结构示意图；

图4为图3中b处的结构示意图；

图5为图3中c处的结构示意图；

图6为本发明提出的一种自主朝阳转向的晾衣架顶部转动状态的结构示意图；

图中：1支架、2挂钩、3弧形夹轴、4记忆金属轴、5固定轴、6环形片、7凸透镜、8连接套、9第一活动轴、10活动球、11第二活动轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-6，一种自主朝阳转向的晾衣架，包括支架1和挂钩2，挂钩2固定连接在支架1上，挂钩2内设置有一对弧形夹轴3，两个弧形夹轴3相对的一端垂直固定连接有固定轴5，固定轴5远离弧形夹轴3的一端连接有记忆金属轴4，记忆金属轴4远离固定轴5的一端与挂钩2连接，记忆金属轴4与挂钩2、固定轴5的连接处安装有活动机构，记忆金属轴4上安装有凸透镜7，凸透镜7的上侧固定连接有环形片6，凸透镜7的下侧固定连接有一对连接套8，环形片6为圆台状，环形片6较小的一端与凸透镜7固定连接，环形片6的内壁上粘贴有锡箔纸，当阳光透过环形片6照射到凸透镜7的时候，由于锡箔纸具有一定的隔热效果，能够辅助减少热量的散失，同时锡箔纸的表面具有折射效果，也具有辅助聚光的效果，两个连接套8均与记忆金属轴4套接，连接套8的材质为透明橡胶，透明橡胶材质柔软，能够配合记忆金属轴4发生形变的时候，相应的发生形变；

其中，活动机构包括活动球10，活动球10的两侧对称安装有第一活动轴9和第二活动轴11，第一活动轴9和第二活动轴11内均开设有连接槽，活动球10卡接在两个连接槽内，活动球10左右两侧通过连接件与第二活动轴11转动连接，活动球10上下两侧也通过连接件与第一活动轴9转动连接，第一活动轴9与固定轴5固定连接，第二活动轴11与记忆金属轴4固定连接，将活动球10卡接在连接槽内，且活动球10通过连接件分别与第一活动轴9、第二活动轴11转动连接，由于第一活动轴9和第二活动轴11安装在活动球10不同的位置，通过第一活动轴9与活动球10转动，即可实现固定轴5与记忆金属轴4在一个平面上的转动，通过活动球10与第二活动轴11转动，即可实现固定轴5相对记忆金属轴4在另一个平面上的转动，继而实现固定轴5相对记忆金属轴4之间的自由转动，便于记忆金属轴4发生形变；

使用者晾晒的时候，衣服会套在支架1上，将挂钩2的上端悬挂在晾晒架上，衣服朝阳的一侧才能受到光线的直射，直射的阳光经过到挂钩2的时候，光线会在环形片6和凸透镜7的聚集作用下，其中凸透镜7的焦点位置将会投射在记忆金属轴4上，阳光受到聚集，会对记忆金属轴4具有一定的加热效果，其中记忆金属轴4对阳光的聚集加热的温度能够达到燃烧的温度，在对记忆金属轴4弯折的位置进行加热的时候，记忆金属轴4受到将会发生形变，记忆金属轴4受热将会伸直，记忆金属轴4在伸直的过程中会通过活动机构推动挂钩2转动，其中固定轴5通过弧形夹轴3与晾晒架固定，由于两个记忆金属轴4固定的端点位置不同，使得两个记忆金属轴4在发生拉伸的时候，刚好从挂钩2的两侧推动挂钩2逆时针转动，当挂钩2相对晾晒架逆时针转动的时候，相应的支架1上套的衣服也将会转动角度，由于晾晒架本身具有厚度，挂钩2的相对晾晒架之间为交叉关系，且相邻的两个挂钩2之间有一定距离，故而相邻的两件衣服之间不会贴在一起，在保证相邻两件衣服之间具有一定间隙的情况下，尽可能的将衣服的角度反转，最大面积的直接朝向阳光，在阳光最充足的时候，充分利用太阳光的热能，尽可能快的晒干衣服。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种自主朝阳转向的晾衣架，包括支架和挂钩，所述挂钩固定连接在支架上，所述挂钩内设置有一对弧形夹轴，两个所述弧形夹轴相对的一端垂直固定连接有固定轴，所述固定轴远离弧形夹轴的一端连接有记忆金属轴，所述记忆金属轴远离固定轴的一端与挂钩连接，所述记忆金属轴与挂钩、固定轴的连接处安装有活动机构，所述记忆金属轴上安装有凸透镜，所述凸透镜的上侧固定连接有环形片，所述凸透镜的下侧固定连接有一对连接套。本发明通过记忆金属的固有属性，在受热状态下恢复形变，故而在晾晒过程中，阳光最充足的时候，相应的调节晾晒的角度，最大限度的利用太阳光，及时将衣服晾晒干，避免衣服半干半湿的状况。

技术研发人员：周晓红
受保护的技术使用者：周晓红
技术研发日：2018.08.28
技术公布日：2018.10.16
