一种具有防潮除湿功能的个人存放柜的制作方法

本实用新型涉及私人仓储技术领域，具体为一种具有防潮除湿功能的个人存放柜。

背景技术：

私人仓储也称为自助仓库，私人物品保管，私人物品寄存、自助式仓库。就是个人拥有使用权的仓库，用来存放私人物品。自助仓储是一种新型的仓储模式，不再是存货才能租的大仓库，大大小小可用于个人存储，比如衣服、行李、文件、家具等等，个人存放柜是指统一管理且单个人拥有使用权的存放柜，一般是用来存放衣服被褥等生活物品。

传统的存放柜不方便人们存取衣服，不具备通风除湿的功能，不能保持柜体内空气的干燥，且密封性较差，在外界空气湿度较大时易受潮产生霉变散发异味，因此我们对此做出改进，提出一种具有防潮除湿功能的个人存放柜。

技术实现要素：

为解决现有技术存在的不具备通风除湿和密封性较差的缺陷，本实用新型提供一种具有防潮除湿功能的个人存放柜。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种具有防潮除湿功能的个人存放柜，包括柜体和柜门，所述柜体顶端的一侧设有出气管，所述柜体的顶部设有两个被褥柜，两个所述被褥柜底部的一侧设有小收纳柜，所述小收纳柜的一侧设有挂衣柜，所述挂衣柜的顶部固定设有挂衣杆，所述挂衣柜的底部设有大件物品柜，所述柜体内腔的一侧壁上设有温湿度传感器，所述柜体的底部设有加热腔，所述加热腔的顶部设有网板，所述加热腔的内部设有两个电热棒，所述柜体一侧的底部设有鼓风机，所述鼓风机的出风口与加热腔相连通，所述柜体的另一侧铰接有柜门，所述柜门内壁的顶部固定有横杆，所述横杆上均匀设有隔板，所述横杆上均匀挂设有若干个挂钩，所述柜门的底部开设有安装槽，所述安装槽内卡合有防虫盒，所述防虫盒的一侧开设有若干个扩散孔，所述防虫盒的内部设有防虫袋，所述防虫袋的两端通过弹力绳固定在防虫盒内，所述柜体和柜门的边缘分别设有第一密封磁条和第二密封磁条，所述柜体的外壁上设有控制器，所述温湿度传感器与控制器电性连接，所述控制器与电热棒和鼓风机电性连接，所述电热棒和鼓风机均与外接电源电性连接。

进一步的，所述柜门外壁的中部设有标签槽，所述柜门的一侧设有把手。

进一步的，所述第一密封磁条和第二密封磁条极性相反。

进一步的，所述鼓风机的出风口处设有HEPA高效过滤网。

进一步的，所述被褥柜、小收纳柜、挂衣柜和大件物品柜间均设有连通气孔，所述网板上设有蜂窝状透气孔。

进一步的，所述出气管内设有双层钢丝网，双层钢丝网间填充有活性炭层。

进一步的，所述温湿度传感器的型号为TS-TM01,所述控制器的型号为CTSC-100。

进一步的，所述防虫袋由缓释膜制成。

与现有技术相比，本实用新型具有如下有益效果：

1、该种具有防潮除湿功能的个人存放柜，通过在柜体的底部设有加热腔，加热腔的内部设有两个电热棒，柜体一侧的底部设有鼓风机，从而鼓风机往加热腔内部吹气，将加热腔内部的热气吹向柜体内，从而起到较好的除湿效果。

2、该种具有防潮除湿功能的个人存放柜，通过在柜体和柜门的边缘分别设有第一密封磁条和第二密封磁条，第一密封磁条和第二密封磁条极性相反，在没有外力的情况下，柜门始终贴合在柜体的正面，从而增强该存放柜的密封性。

附图说明

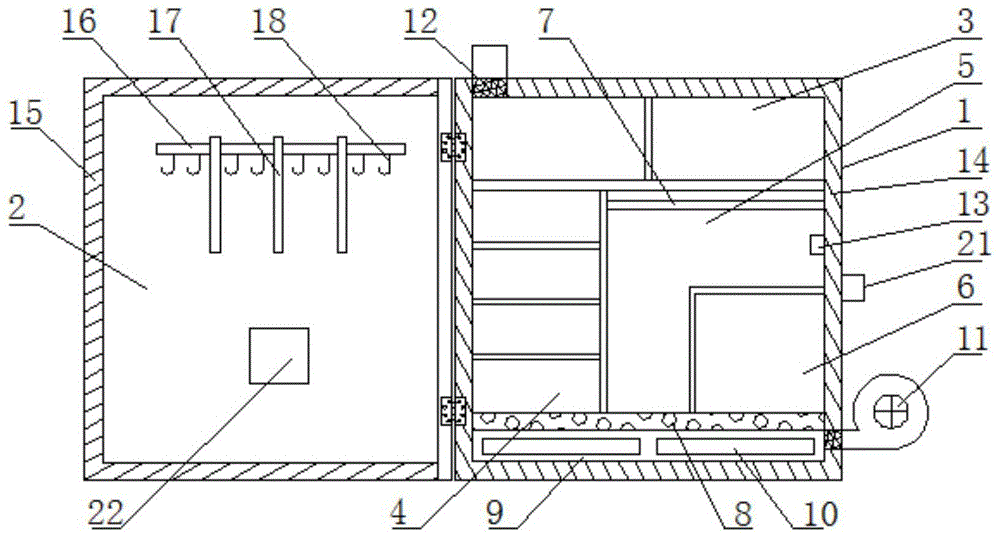

图1是本实用新型一种具有防潮除湿功能的个人存放柜的结构示意图；

图2是本实用新型一种具有防潮除湿功能的个人存放柜的柜门正面结构示意图；

图3是本实用新型一种具有防潮除湿功能的个人存放柜的防虫盒结构示意图；

图4是本实用新型一种具有防潮除湿功能的个人存放柜的电路连接示意图。

图中：1、柜体；2、柜门；3、被褥柜；4、小收纳柜；5、挂衣柜；6、大件物品柜；7、挂衣杆；8、网板；9、加热腔；10、电热棒；11、鼓风机；12、出气管；13、温湿度传感器；14、第一密封磁条；15、第二密封磁条；16、横杆；17、隔板；18、挂钩；19、把手；20、标签槽；21、控制器；22、防虫盒；23、扩散孔；24、防虫袋；25、弹力绳。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种具有防潮除湿功能的个人存放柜，包括柜体1和柜门2，柜体1顶端的一侧设有出气管12，柜体1的顶部设有两个被褥柜3，两个被褥柜3底部的一侧设有小收纳柜4，小收纳柜4的一侧设有挂衣柜5，挂衣柜5的顶部固定设有挂衣杆7，挂衣柜5的底部设有大件物品柜6，柜体1内腔的一侧壁上设有温湿度传感器13，柜体1的底部设有加热腔9，加热腔9的顶部设有网板8，加热腔9的内部设有两个电热棒10，柜体1一侧的底部设有鼓风机11，鼓风机11的出风口与加热腔9相连通，柜体1的另一侧铰接有柜门2，柜门2内壁的顶部固定有横杆16，横杆16上均匀设有隔板17，横杆16上均匀挂设有若干个挂钩18，柜门2的底部开设有安装槽，安装槽内卡合有防虫盒22，防虫盒22的一侧开设有若干个扩散孔23，防虫盒22的内部设有防虫袋24，防虫袋24内填充有挥发成分和防虫药，防虫袋24的两端通过弹力绳固定在防虫盒22内，柜体1和柜门2的边缘分别设有第一密封磁条14和第二密封磁条15，柜体1的外壁上设有控制器21，温湿度传感器13与控制器21电性连接，控制器21与电热棒10和鼓风机11电性连接，电热棒10和鼓风机11均与外接电源电性连接。

其中，柜门2外壁的中部设有标签槽20，柜门2的一侧设有把手19，便于个人来存取时快速找到自己的存放柜，且便于工作人员对相应存放柜的维护，便于存取物品时拉开关上柜门2。

其中，第一密封磁条14和第二密封磁条15极性相反，在没有外力的情况下，柜门2始终贴合在柜体1的正面，增强该存放柜的密封性。

其中，鼓风机11的出风口处设有HEPA高效过滤网，减少鼓风机11往加热腔9内吹风带有的灰尘进入柜体1内。

其中，被褥柜3、小收纳柜4、挂衣柜5和大件物品柜6间均设有连通气孔，网板8上设有蜂窝状透气孔，使柜体1内部各个腔室连通，增强柜体1内部气流循环，且电热棒10加热时加热腔9内温度过高，热量透过网板8慢慢往柜体1内其他腔室传递，防止局部温度过高导致损坏柜体1内存放的物品。

其中，出气管12内设有双层钢丝网，双层钢丝网间填充有活性炭层，便于将柜体1内部的灰尘和水分吸附。

其中，温湿度传感器16的型号为TS-TM01,控制器21的型号为CTSC-100。

其中，防虫袋24由缓释膜制成，可以使防虫药缓缓散发至柜体1内部，防止柜体1内部防虫药浓度过高，延长防虫盒22内部药物使用时间。

需要说明的是，本实用新型为一种具有防潮除湿功能的个人存放柜，具体工作时，用户通过柜门2上的标签槽20内的标签来确定自己的存放柜，通过把手19拉开柜门2，拿放物品，将需要挂起的衣服挂至挂衣杆7上，将被褥等放到被褥柜3内，将小件物品放置到小收纳柜4内，将大件物品放至大件物品柜6内，拿取完成后，将柜门2关闭，由于柜体1和柜门2的边缘分别设有第一密封磁条14和第二密封磁条15，第一密封磁条14和第二密封磁条15极性相反，在没有外力的情况下，柜门2始终贴合在柜体1的正面，在柜门2关闭时，能保证该存放柜的密封性，防虫袋24内的防虫药散发至防虫盒22内，通过扩散孔23散发至柜体1内部，温湿度传感器13检测柜体1内部的温度和湿度，若温度较高时，通过控制器21开启鼓风机11，往柜体1内部吹风，达到降温的效果，当湿度较大时，通过控制器21开启电热棒10和鼓风机11，使加热腔9内温度升高，鼓风机11将加热腔9内的热空气通过网板8缓缓地吹向柜体1内，由于被褥柜3、小收纳柜4、挂衣柜5和大件物品柜6间均设有连通气孔，使柜体1内部各个腔室连通，增强柜体1内部气流循环，使各个腔室内都能较快达到防潮除湿效果。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
