一种纯天然原色纸餐具的制作方法

本实用新型属于环保餐具技术领域，特指一种纯天然原色纸餐具。

背景技术：

现有的一次性餐具通常由塑料或者木浆制得，塑料不易回收污染较大，木浆需要消耗大量木材，均不够环保，且现有餐具结构强度较差，隔热性也不足，造成实用性不足。

技术实现要素：

本实用新型的目的是提供一种结构强度好、隔热效果好可实用性好的环保纯天然原色纸餐具。

本实用新型的目的是这样实现的：一种纯天然原色纸餐具，包括碗具、隔盘和碗盖，其特征在于：所述碗具包括内碗体和外碗体，外碗体的上半部向外扩张与下半部形成台阶结构，外碗体的上半部呈圆筒形结构，外碗体的下半部呈锥筒形结构，内碗体整体呈锥筒形结构，外碗体的下半部与内碗体的下半部抵触连接，外碗体的上半部与内碗体的上半部之间形成环形空腔，环形空腔内设有瓦楞套，瓦楞套的两侧分别与外碗体和内碗体抵触连接，内碗体的端口上还设有与外碗体端口抵触的碗沿，碗沿上设有若干向下凹陷的卡槽，隔盘被分隔成若干餐格，相邻餐格之间设有隔条，隔盘的边沿上设有盘沿，盘沿上设有向下凹陷且与卡槽适配的第一卡扣区，碗盖的边沿上设有向下凹陷且与第一卡扣区卡合的第二卡扣区。

通过采用上述技术方案，碗具可以用于盛装米饭、稀饭或和汤类，隔盘主要盛装菜类，外碗体的下半部呈锥筒形结构，对内碗体能够起到更好的支撑作用，由于外碗体与内碗体之间具有环形空腔结构，能够起到隔热的作用，外碗体的台阶结构便于抓握，方便使用，瓦楞层可以对外碗体和内碗体之间起到支撑作用，避免抓握时外碗体的上半部凹陷，第一卡扣区可以卡合于卡槽内，第二卡扣区可以卡合于第一卡扣区，从而确保碗具、隔盘和碗盖三者之间安装的稳定性。

本实用新型进一步设置为：所述外碗体的底部设有由外向内凸起的加强区，加强区与外碗体内周壁之间形成环槽，环槽内设有与内碗体底部抵触的纸托。

通过采用上述技术方案，加强区可以增加外碗体底部的结构强度，纸托包括一个圆形纸环和若干纸片，纸片以纸环呈环形阵列排布，并与纸环卡接，呈网格状结构，优选的纸托高度与加强区高度相等，均可与内碗体底面抵触，起到支撑作用，同时能够起到隔热的效果。

本实用新型进一步设置为：所述碗盖内表面上还设有与隔条正对的凸条。

通过采用上述技术方案，一则可以避免各餐格内的食物串味，也避免了当隔盘产生倾倒时各餐格内的食物混合，二则凸条可以增加碗盖的结构强度，同时提高碗盖的受力强度，便于纸餐具可以堆叠。

本实用新型进一步设置为：所述碗具、隔盘和碗盖的材质均为甘蔗渣浆。

通过采用上述技术方案，碗具、隔盘和碗盖均由甘蔗渣浆通过模具热压一次成型，选用甘蔗渣浆代替原木浆或者塑料材质，有利于保护生态环境，更加环保，且保持原色，纯天然。

附图说明

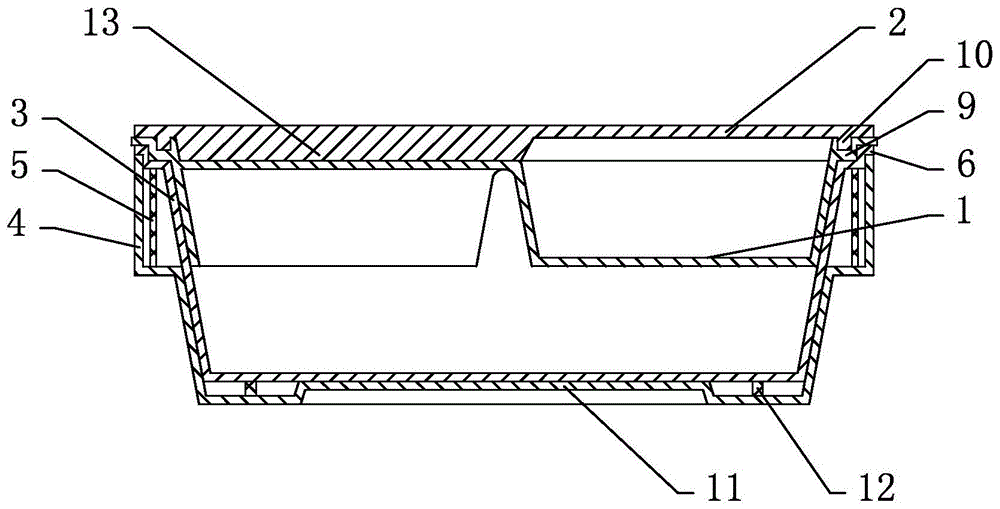

图1是本实用新型的结构示意图；

图2是本实用新型隔盘的结构示意图；

图中附图标记为：1、隔盘；2、碗盖；3、内碗体；4、外碗体；5、瓦楞套；6、碗沿；7、隔条；8、盘沿；9、第一卡扣区；10、第二卡扣区；11、加强区；12、纸托；13、凸条。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1-2：

一种纯天然原色纸餐具，包括碗具、隔盘1和碗盖2，其特征在于：所述碗具包括内碗体3和外碗体4，外碗体4的上半部向外扩张与下半部形成台阶结构，外碗体4的上半部呈圆筒形结构，外碗体4的下半部呈锥筒形结构，内碗体3整体呈锥筒形结构，外碗体4的下半部与内碗体3的下半部抵触连接，外碗体4的上半部与内碗体3的上半部之间形成环形空腔，环形空腔内设有瓦楞套5，瓦楞套5的两侧分别与外碗体4和内碗体3抵触连接，内碗体3的端口上还设有与外碗体4端口抵触的碗沿6，碗沿6上设有若干向下凹陷的卡槽，隔盘1被分隔成若干餐格，相邻餐格之间设有隔条7，隔盘1的边沿上设有盘沿8，盘沿8上设有向下凹陷且与卡槽适配的第一卡扣区9，碗盖2的边沿上设有向下凹陷且与第一卡扣区9卡合的第二卡扣区10。

通过采用上述技术方案，碗具可以用于盛装米饭、稀饭或和汤类，隔盘1主要盛装菜类，外碗体4的下半部呈锥筒形结构，对内碗体3能够起到更好的支撑作用，由于外碗体4与内碗体3之间具有环形空腔结构，能够起到隔热的作用，外碗体4的台阶结构便于抓握，方便使用，瓦楞层可以对外碗体4和内碗体3之间起到支撑作用，避免抓握时外碗体4的上半部凹陷，第一卡扣区9可以卡合于卡槽内，第二卡扣区10可以卡合于第一卡扣区9，从而确保碗具、隔盘1和碗盖2三者之间安装的稳定性。

本实用新型进一步设置为：所述外碗体4的底部设有由外向内凸起的加强区11，加强区11与外碗体4内周壁之间形成环槽，环槽内设有与内碗体3底部抵触的纸托12。

通过采用上述技术方案，加强区11可以增加外碗体4底部的结构强度，纸托12包括一个圆形纸环和若干纸片，纸片以纸环呈环形阵列排布，并与纸环卡接，呈网格状结构，优选的纸托12高度与加强区11高度相等，均可与内碗体3底面抵触，起到支撑作用，同时能够起到隔热的效果。

本实用新型进一步设置为：所述碗盖2内表面上还设有与隔条7正对的凸条13。

通过采用上述技术方案，一则可以避免各餐格内的食物串味，也避免了当隔盘1产生倾倒时各餐格内的食物混合，二则凸条13可以增加碗盖2的结构强度，同时提高碗盖2的受力强度，便于纸餐具可以堆叠。

本实用新型进一步设置为：所述碗具、隔盘1和碗盖2的材质均为甘蔗渣浆。

通过采用上述技术方案，碗具、隔盘1和碗盖2均由甘蔗渣浆通过模具热压一次成型，选用甘蔗渣浆代替原木浆或者塑料材质，有利于保护生态环境，更加环保，且保持原色，纯天然。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
