一种城市公厕用地面清理装置的制作方法

本实用新型涉及公厕技术领域，具体为一种城市公厕用地面清理装置。

背景技术：

公共厕所，简称公厕，指供城市居民和流动人口共同使用的厕所，包括公共建筑(如车站、商店、影院、展览馆、办公楼等)附设的厕所。根据建筑形式、建筑结构、建筑等级、空间特征、冲洗方式、管理方式或投资渠道等，公共厕所有多种分类。

现在工作人员对公厕进行打扫时，都是先通过水管对地面进行清洗，冲洗后，工作人员在手动通过拖把对地面进行清理，但是这种清洗方法的效率特别低，并且速度非常慢，还会增加工作人员的体力消耗，从而急需一种城市公厕用地面清理装置。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种城市公厕用地面清理装置，解决了这种清洗方法的效率特别低，并且速度非常慢，还会增加工作人员的体力消耗的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种城市公厕用地面清理装置，包括底座，所述底座的下表面固定连接有四个滑轮，所述底座的上表面固定连接有水箱，所述水箱的右侧面通过第一管道与水泵的左侧面相连通，且水泵的下表面与底座的上表面固定连接。

所述水泵的右侧面通过第二管道与喷头的上表相连通，且第二管道的上表面通过两个固定杆与底座的下表面固定连接，所述第二管道的表面套接有管套，且管套卡接在底座的上表面，所述底座的上表面卡接有螺纹帽，所述螺纹帽的内表面螺纹连接有螺纹柱，且螺纹柱的两端分别与连接块的下表面和转轴的顶端固定连接。

所述转轴的表面套接有轴承，且轴承卡接在固定板的上表面，所述固定板的上表面固定连接有滑杆，且滑杆的表面套接有滑套，且滑套卡接在底座的上表面，所述滑杆的顶端固定连接有限位块，所述底座的下表面设置有擦物块。

优选的，所述滑杆的形状设置为矩形，所述滑套的形状设置为矩形。

优选的，所述底座的左侧面固定连接有第一把手，且第一把手的顶端设置为圆形。

优选的，所述连接块的上表面固定连接有第二把手，且第二把手的形状设置为圆形。

优选的，所述底座的上表面固定连接有电源，所述电源的上表面固定连接有开关。

优选的，所述水泵的输入端分别通过导线与开关的输出端电连接，所述开关的输入端通过导线与电源的输出端电连接。

(三)有益效果

本实用新型的有益效果在于：

1、该城市公厕用地面清理装置，通过水泵、第一管道、第二管道、喷头、第二把手、螺纹柱、螺纹帽、滑杆、滑套、固定板和擦物块之间的相互配合，当需要对厕所地面进行清理时，再使得工作人员拧动第二把手，使得第二把手通过连接块带动螺纹柱进行转动，使得螺纹柱与螺纹帽发生螺纹运动，从而使得螺纹柱通过转轴和轴承带动固定板向下移动，从而使得固定板带动擦物块向下移动，使得擦物块与地面接触，使得工作人员操作水泵工作，使得水泵通过第一管道将水箱内的水抽出，再使得水泵通过第二水泵将水排至喷头并从喷头喷出对地面进行冲洗，再使得工作人员通过第一把手，推动本实用新型进行移动，使得本实用新型可以同时对地面进行清洗和擦拭，从而提高了工作人员的工作效率，增快工作人员的工作速度，节省了工作人员的工作时间，并且减少了工作人员的体力消耗。

2、该城市公厕用地面清理装置，通过设置滑杆和滑套，使得滑杆在滑套内上下移动时更加平稳，从而使得固定板通过滑杆进行上下移动时更加平稳不易出现卡顿。

3、该城市公厕用地面清理装置，通过设置转轴和轴承，使得转轴在轴承内转动时更加平稳，从而使得螺纹柱通过转轴进行转动时更加平稳。

附图说明

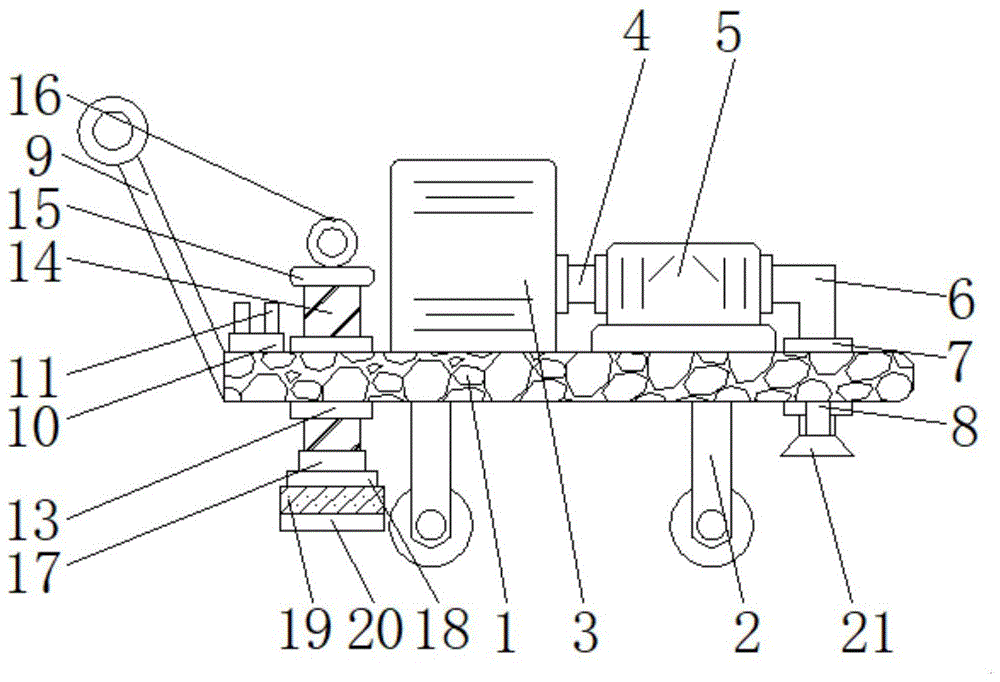

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型左视的结构示意图；

图3为本实用新型滑动装置正视的结构示意图。

图中：1底座、2滑轮、3水箱、4第一管道、5水泵、6第二管道、7管套、8固定杆、9把手、10电源、11开关、12滑动装置、121滑套、122滑杆、123限位块、13螺纹帽、14螺纹柱、15连接块、16第二把手、17转轴、18轴承、19固定板、20擦物块、21喷头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种城市公厕用地面清理装置，包括底座1，底座1的下表面固定连接有四个滑轮2，底座1的上表面固定连接有电源10，通过设置电源10，使得电源10给水泵5提供电力，电源10的上表面固定连接有开关11，通过设置开关11，使得工作人员对水泵5的控制更加方便，底座1的上表面固定连接有水箱3，水箱3的右侧面通过第一管道4与水泵5的左侧面相连通，且水泵5的下表面与底座1的上表面固定连接，水泵5的输入端分别通过导线与开关11的输出端电连接，开关11的输入端通过导线与电源10的输出端电连接。

水泵5的右侧面通过第二管道6与喷头21的上表相连通，且第二管道6的上表面通过两个固定杆8与底座1的下表面固定连接，底座1的左侧面固定连接有第一把手9，且第一把手9的顶端设置为圆形，第二管道6的表面套接有管套7，且管套7卡接在底座1的上表面，底座1的上表面卡接有螺纹帽13，螺纹帽13的内表面螺纹连接有螺纹柱14，且螺纹柱14的两端分别与连接块15的下表面和转轴17的顶端固定连接，连接块15的上表面固定连接有第二把手16，通过设置第二把手16，当需要对厕所地面进行清理时，再使得工作人员拧动第二把手16，使得第二把手16通过连接块15带动螺纹柱14进行转动，使得螺纹柱14与螺纹帽13发生螺纹运动，从而使得螺纹柱14通过转轴17和轴承18带动固定板19向下移动，从而使得固定板19带动擦物块20向下移动，使得擦物块20与地面接触，使得工作人员操作水泵5工作，使得水泵5通过第一管道4将水箱3内的水抽出，再使得水泵5通过第二水泵5将水排至喷头21并从喷头21喷出对地面进行冲洗，再使得工作人员通过第一把手9，推动本实用新型进行移动，使得本实用新型可以同时对地面进行清洗和擦拭，从而提高了工作人员的工作效率，增快工作人员的工作速度，节省了工作人员的工作时间，并且减少了工作人员的体力消耗，且第二把手16的形状设置为圆形。

转轴17的表面套接有轴承18，通过设置转轴17和轴承18，使得转轴17在轴承18内转动时更加平稳，从而使得螺纹柱14通过转轴17进行转动时更加平稳，且轴承18卡接在固定板19的上表面，固定板19的上表面固定连接有滑杆122，滑杆122的形状设置为矩形，滑套121的形状设置为矩形，且滑杆122的表面套接有滑套121，通过设置滑杆122和滑套121，使得滑杆122在滑套121内上下移动时更加平稳，从而使得固定板19通过滑杆122进行上下移动时更加平稳不易出现卡顿，且滑套121卡接在底座1的上表面，滑杆122的顶端固定连接有限位块123，通过设置限位块123，使得限位块123对滑杆122起到限位作用，从而使得滑杆122不会有移出滑套121的可能，底座1的下表面设置有擦物块20。

本实用新型的操作步骤为：

s1、当需要对厕所地面进行清理时，再使得工作人员拧动第二把手16，使得第二把手16通过连接块15带动螺纹柱14进行转动，使得螺纹柱14与螺纹帽13发生螺纹运动，从而使得螺纹柱14通过转轴17和轴承18带动固定板19向下移动；

s2、从而使得固定板19带动擦物块20向下移动，使得擦物块20与地面接触，操作开关11，使得水泵5工作，使得水泵5通过第一管道4将水箱3内的水抽出；

s3、再使得水泵5通过第二水泵5将水排至喷头21并从喷头21喷出对地面进行冲洗，再使得工作人员通过第一把手9，推动本实用新型进行移动，使得本实用新型同时对地面进行清洗和擦拭。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
