一种可调节的纱网固定装置的制作方法

本发明涉及纱网技术领域，具体为一种可调节的纱网固定装置。

背景技术：

在一些办公楼的会议室内，多数的窗户会处于外墙的中心位置，且整体窗户高度为1.2米，窗户框的最下端距离地面1米左右。这样在人们推拉或开闭窗户时，避免频繁的受力不均匀导致一侧出现变形扭曲的情况。

为了能够保证开会时，室内的通风效果，同时，也里面外部阳光过大的干扰，人们常常会在窗户位置安装深色，且孔径较小，穿孔率交底的纱网，这类纱网，虽然降低了通风效果，但是可以阻挡阳光照射，避免开会时，受到强光的干扰。

但是目前的这种深色纱网结构简单，多数在调节时，不够方便，无法根据需要进行调节至满意的打开幅度。

技术实现要素：

本发明的目的在于提供一种可调节的纱网固定装置，以解决纱网无法调节至满足打开幅度的问题。

为实现上述目的，本发明提供如下技术方案：一种可调节的纱网固定装置，包括两个侧边框，所述侧边框的下端固定安装有底座，所述侧边框上固定安装有箱体，所述箱体的内壁上固定安装有轴座，所述轴座内转动设置有支撑轴，所述箱体的内壁另一端固定安装有电机，所述电机的转轴上通过联轴器与支撑轴固定安装，所述支撑轴上固定套接有圆辊，所述圆辊上固定安装有纤维布，所述纤维布的一端与圆辊固定粘接，所述箱体上固定嵌入有条形框，所述纤维布滑动穿过条形框，所述纤维布上嵌入有纱网。

优选的，所述侧边框上设置有条形孔，所述纤维布的两侧底端固定安装有实心不锈钢材料制成的滑块，滑块与条形孔滑动设置。

优选的，所述滑块上固定安装有卡座，卡座与底座的边部滑动插入。

优选的，所述卡座上设置有定位孔，定位孔内滑动设置有定位销，定位销与卡座通过第一弹簧固定，底座上设置有定位槽，定位销与定位槽滑动套设，需要对滑块进行固定，在滑块接近完全进入到底座时，向外定位销，使得卡座能够完全卡在底座的边部，当定位销的位置与定位槽的位置对应时，通过第一弹簧的复位效果，使得定位销插入到定位槽内，完成卡座的固定。

优选的，所述侧边框的内壁两侧均固定安装有第一缓冲套，第一缓冲套上滑动设置有第一缓冲块，第一缓冲块上固定安装有第一夹板，第一夹板与第一缓冲套通过第二弹簧固定连接，两个第一夹板之间紧贴有纤维布和纱网，第一夹板的长度与侧边框的长度相等，在第一夹板紧贴过程中，第二弹簧处于平衡值，延伸值和回缩值均为零，仅为紧贴接触，保证不会出现漏缝的情况，且也对条形孔起到一个封闭效果。

优选的，所述底座的内壁两侧均固定安装有第二缓冲套，第二缓冲套内滑动设置有第二缓冲块，第二缓冲块的另一端固定安装有第二夹板，第二夹板通过第三弹簧与第二缓冲套固定安装，两个第二夹板之间紧贴有纤维布和纱网，且第二夹板上设置有斜面，第二夹板的长度与纤维布的宽度相等，在第二夹板紧贴过程中，第二弹簧处于平衡值，延伸值和回缩值均为零，仅为紧贴接触，保证不会出现漏缝的情况。

优选的，所述侧边框上固定安装有方形筒，方形筒内滑动设置有方形杆，方形杆的另一端固定安装有扣板，扣板与方形筒通过第四弹簧连接。

优选的，所述扣板上固定安装有对位块，所述箱体上固定安装有对位座，对位块与对位座滑动套设，拆卸箱体时，向外拉动扣板，使得扣板带动第四弹簧拉伸，从而使得对位块与对位座脱开，完成拆卸。

与现有技术相比，本发明的有益效果是：通过圆辊的转动，可以带动纤维布进行收卷或释放，使得纱网能够打开至任意幅度，便于使用者的调节；

通过侧边框内的第一夹板和底座内的第二夹板能够保证纱网升降时，在没有外力作用下，不会出现漏缝的情况，避免蚊虫飞入；

滑块可以增加纤维布的下垂重量，从而保证下滑过程中流畅度。

附图说明

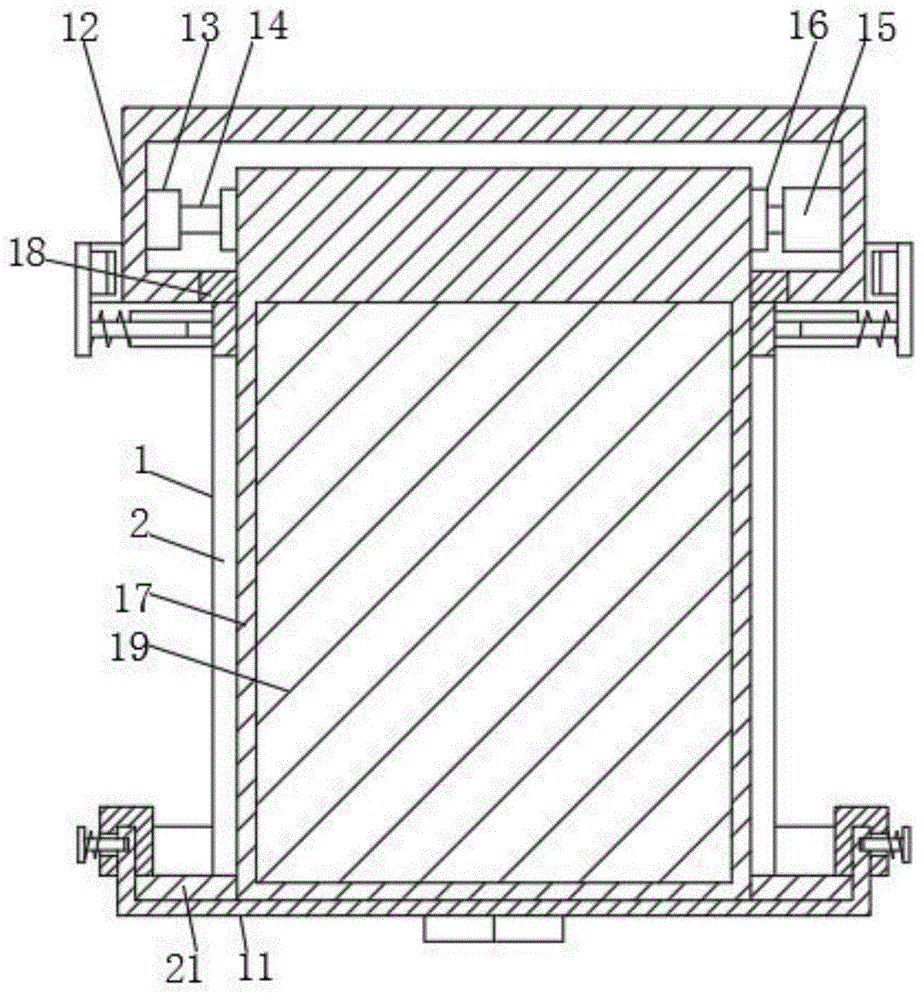

图1为本发明的整体结构正面示意图；

图2为本发明的卡座部分局部放大示意图；

图3为本发明的底座及侧边框俯视结构示意图；

图4为本发明的两个夹板局部放大示意图；

图5为本发明的第二夹板侧面示意图；

图6为本发明的对位块和对位座局部放大示意图。

图中：1、侧边框；11、底座；12、箱体；13、轴座；14、支撑轴；15、电机；16、圆辊；17、纤维布；18、条形框；19、纱网；2、条形孔；21、滑块；22、卡座；23、定位孔；24、定位销；25、第一弹簧；26、定位槽；3、第一夹板；31、第一缓冲块；32、第一缓冲套；33、第二弹簧；4、第二夹板；41、第二缓冲块；42、第二缓冲套；43、第三弹簧；5、方形筒；51、方形杆；52、第四弹簧；53、扣板；54、对位块；55、对位座。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明提供一种技术方案：一种可调节的纱网固定装置，包括两个侧边框1，侧边框1的下端固定安装有底座11，侧边框1上固定安装有箱体12，箱体12的内壁上固定安装有轴座13，轴座13内转动设置有支撑轴14，箱体12的内壁另一端固定安装有电机15，电机15的型号为51k120gu-c，电机15为刹车机体，尾部设置有刹车片，在断电后起到一个抱死效果，底座11的下端固定安装有正反转开关，正反转开关的型号为hy2-8，正反转开关与电机15通过导线串联接通，正反转开关与室内220v电源插排插接通电，电机15的转轴上通过联轴器与支撑轴14固定安装，支撑轴14上固定套接有圆辊16，圆辊16上固定安装有纤维布17，纤维布17为深色，深色包括深蓝色、深褐色、黑色、咖啡色等，纤维布17的一端与圆辊16固定粘接，箱体12上固定嵌入有条形框18，纤维布17滑动穿过条形框18，纤维布17上嵌入有纱网19。

参阅图1、图2和图3，侧边框1上设置有条形孔2，纤维布17的两侧底端固定安装有实心不锈钢材料制成的滑块21，滑块21与条形孔2滑动设置，能够在纱网19下滑时，具有一个重力引导，保证下滑的流畅度。

参阅图1和图2，滑块21上固定安装有卡座22，卡座22与底座11的边部滑动插入，便于纱网19在下落到底部时与底座11定位。

参阅图1和图2，卡座22上设置有定位孔23，定位孔23内滑动设置有定位销24，定位销24与卡座22通过第一弹簧25固定，底座11上设置有定位槽26，定位销24与定位槽26滑动套设，便于纱网19在下落到底部时的固定，保证定位的稳定性。

参阅图3和图4，侧边框1的内壁两侧均固定安装有第一缓冲套32，第一缓冲套32上滑动设置有第一缓冲块31，第一缓冲块31上固定安装有第一夹板3，第一夹板3与第一缓冲套32通过第二弹簧33固定连接，两个第一夹板3之间紧贴有纤维布17和纱网19，能够在下滑或上升时，对纱网19以及纤维布17的两侧进行定位。

参阅图3、图4和图5，底座11的内壁两侧均固定安装有第二缓冲套42，第二缓冲套42内滑动设置有第二缓冲块41，第二缓冲块41的另一端固定安装有第二夹板4，第二夹板4通过第三弹簧43与第二缓冲套42固定安装，两个第二夹板4之间紧贴有纤维布17和纱网19，且第二夹板4上设置有斜面，斜面方便纤维布17和纱网19的进入，能够在下落到最底部时，对纱网19和纤维布17的底部进行定位。

参阅图1和图6，侧边框1上固定安装有方形筒5，方形筒5内滑动设置有方形杆51，方形杆51的另一端固定安装有扣板53，扣板53与方形筒5通过第四弹簧52连接。

参阅图1和图6，扣板53上固定安装有对位块54，箱体12上固定安装有对位座55，对位块54与对位座55滑动套设，便于箱体12的安装和拆卸，在更换纤维布17以及纱网19时，或检修电机15时，更加方便。

本发明在具体实施时：当需要对纱网19进行升降操作时，升起时，利用正反转开关的正转开关启动电机15，使得电机15带动支撑轴14转动，从而使得支撑轴14带动圆辊16对纤维布17起到一个收卷效果，进而带动纱网19进行收卷；

当需要下降时，通过正反转开关的反转开关启动电机15，支撑轴14带动圆辊16对纤维布17起到一个释放效果，在释放时，滑块21由于重力效果，使得纤维布17和纱网19能够下垂，并垂直下滑，保证下滑的流畅性；

在升降或下滑时，侧边框1内的两个第一夹板3能够对纤维布17和纱网19的正面进行紧贴，且不挤压，具有使得贴实的效果，保证在没有较强外力作用时，不会出现漏缝的效果，且也对条形孔2起到一个封闭效果，仅让条形孔2能够满足滑块21的升降；

在纱网19下滑到最低端时，滑块21滑入到底座11内，此时，两个第二夹板4贴实纤维布17和纱网19，从而对底部进行防漏缝处理；

当需要对滑块21进行固定，在滑块21接近完全进入到底座11时，向外定位销24，使得卡座22能够完全卡在底座11的边部，当定位销24的位置与定位槽26的位置对应时，通过第一弹簧25的复位效果，使得定位销24插入到定位槽26内，完成卡座22的固定；

当需要拆卸箱体12时，向外拉动扣板53，使得扣板53带动第四弹簧52拉伸，从而使得对位块54与对位座55脱开，完成拆卸。

本申请文件的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本申请文件主要用来保护机械装置，所以本申请不再详细解释控制方式和电路连接。
