一种置于办公桌下方的多功能脚腕支撑装置的制作方法

本实用新型属于办公桌或工作台设备技术领域，具体涉及一种置于办公桌下方的多功能脚腕支撑装置。

背景技术：

职场中，很多员工为了便利会穿舒适的鞋子上下班，而在办公室时为了公司和个人形象又会换回高跟鞋、皮鞋等等；对于员工用于替换的鞋子一般都是员工自带一个鞋盒，将用于替换的鞋子放置在鞋盒内，或者直接将用于替换的鞋子装在随身的包包中；另外，由于办公室空间有限，很难再容每一个员工都放置一个便携式休息床用以午休，因此，公室室人员中午只能趴在办公桌上进行午休，时间久了会导致胳膊麻木、肩颈疼痛，腿也会产生麻木感，严重的还会引起静脉曲张。

技术实现要素：

为了解决办公室职员无处存放替换的鞋子以及无法舒适地在办公室记你新股午休的技术问题，本实用新型提供一种置于办公桌下方的多功能脚腕支撑装置。

实现本实用新型目的的技术方案如下：

一种置于办公桌下方的多功能脚腕支撑装置，包括鞋柜、位于鞋柜上方的脚腕支承座，所述鞋柜包括储鞋室，所述脚腕支承座包括设置在储鞋室顶壁上的弹簧垫芯、位于弹簧垫芯上方的垫层、包覆在弹簧垫芯和垫层外侧并与储鞋室顶壁固定连接的包覆层。

作为本实用新型的进一步改进，所述弹簧垫芯和垫层的纵截面为m形。

作为本实用新型的进一步改进，所述储鞋室由一个镂空网板分隔为上下排布的存储区和清洁区，储鞋室对称的侧壁上设置有插槽，所述镂空网板插在插槽内。

作为本实用新型的进一步改进，所述镂空网板靠近储鞋室的开口处具有一横向设置的卡槽，卡槽的宽度为2~3cm，且卡槽的内壁上粘接有橡胶垫或者硅胶垫，防止存取高跟鞋时将鞋跟划伤。

作为本实用新型的进一步改进，所述储鞋室的内壁上设置有纳米防菌抗霉涂层。

作为本实用新型的进一步改进，所述储鞋室的后壁上还设置有换气口，换气口内侧设置一换气扇，该换气扇的电源线从储鞋室的后壁上的穿线孔引出。

作为本实用新型的进一步改进，所述储鞋室相对于换气口处设置有用于过滤鞋柜内异味的过滤层，该过滤层依次包括：无纺布层、活性炭纤维层、无纺布层；过滤层与储鞋室后壁可拆卸连接。

作为本实用新型的进一步改进，所述鞋柜底部均布有4个第二支撑轮，并且位于鞋柜前侧的两个第二支撑轮为带有刹车的万向轮。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型的鞋柜可以直接放置在办公桌下方，将用于替换的鞋子放置在储鞋室内，并且在午休时可以将脚腕放置在脚腕支承座上，身子后仰，配合座椅靠背搭载成一个简易的午休装置，且脚腕支承座内设有弹簧垫芯和垫层，舒适度高；本实用新型的鞋柜具有结构简单、占地空间小，功能多样且实用性强的特点。

2、将脚腕支承座做成纵截面为m的造型，更符合人体工程学的要求，休息时脚腕舒适度更高。

3、储鞋室由镂空网板分为储存区和清洁区，可将鞋子上的灰尘集聚在清洁区内，网板通过插槽与储鞋室连接，便于网板拆卸清洁以及储鞋室的清洁。

4、卡槽可放置高跟鞋的鞋跟，防止鞋跟卡入网板的网孔中，且卡槽内壁上设置的橡胶垫或者硅胶垫可以进一步防止鞋跟被划伤。

5、储鞋室内的有害微生物接触到储鞋室内壁是将被纳米抗菌防霉涂层中的带正电荷的金属离子俘获、杀灭，从而防止有害微生物在鞋柜内滋生。

附图说明

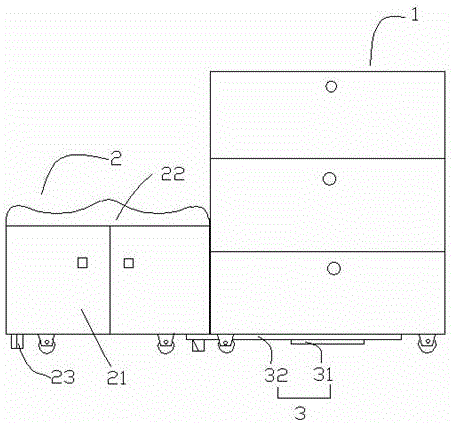

图1为办公室用多功能储物装置的正视结构示意图。

图2为办公室用多功能储物装置的仰视结构事宜图。

图3是连接板的结构示意图。

图4为导向件的结构示意图。

图5为鞋柜的立体图。

图6为图5中脚腕支承座的部分剖视图。

图7为图1中储物柜的正视图（省略仓门和抽屉）。

图8为图1中储物柜的隔仓底板与仓门的连接示意图。

图9为图1中储物柜的仓门打开状态的侧向示意图。

图中：

1-储物柜；11-柜体；12-横板；13-隔仓；131-下滑槽；132-分隔件；133-仓门；134-挡板；135-伸缩杆；136-铁条；137-隔仓的底壁；138-铰接件；14-底层空间；

2-鞋柜；21-储鞋室；211-镂空网板；2110-卡槽；212-换气扇；213-储鞋室顶壁；22-脚腕支承座；221-弹簧垫芯；222-垫层；223-包覆层；23-定位柱；

3-连接机构；31-导向件；311-导向件本体；312-支撑体；32-连接板；321-通槽；322-定位孔。

具体实施方式

下面结合附图所示的各实施方式对本实用新型进行详细说明，但应当说明的是，这些实施方式并非对本实用新型的限制，本领域普通技术人员根据这些实施方式所作的功能、方法、或者结构上的等效变换或替代，均属于本实用新型的保护范围之内。

在本实施例的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明创造和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明创造的限制。

此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明创造的描述中，除非另有说明，“多个”的含义是两个或两个以上。

术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明创造中的具体含义。

实施例1：

请参图1、图2所示，本实施例公开了一种置于办公桌下方的多功能储物装置，包括储物柜1和鞋柜2，所述储物柜1和鞋柜2放置在办公桌的桌面下方，所述鞋柜2的高度小于储物柜1高度的1/2，所述鞋柜2通过多个平行设置的连接机构3与储物柜1可拆卸连接；

所述鞋柜2包括储鞋室21、位于储鞋室21上方的脚腕支承座22，所述脚腕支承座22包括设置在储鞋室顶壁213上的弹簧垫芯221、位于弹簧垫芯221上方的垫层222、包覆在弹簧垫芯221和垫层222外侧并与储鞋室顶壁213固定连接的包覆层223。本实施例的弹簧垫芯221和垫层222的纵截面为m形，将脚腕支承座22做成纵截面为m的造型，更符合人体工程学的要求，休息时脚腕舒适度更高。

弹簧垫芯221通过螺钉或者胶水与储鞋室顶壁213固定连接，垫层222为海绵或者表面具有按摩颗粒的硅胶垫，包覆层223为麻布、其他植物编织布或者皮革，且包覆层223与储鞋室顶壁213粘接或者铆接。

储鞋室21的内壁上设置有纳米防菌抗霉涂层，该纳米抗菌防霉涂料利用公开号为cn101195719a的发明专利公开的方法制得，且纳米菌防霉涂料按照重量百分比包括以下组分：水性涂料75－90％，纳米银3－7％，纳米铜或纳米锌3－7％，纳米氧化锌或纳米二氧化钛4－11％。储鞋室21内的有害微生物接触到储鞋室21内壁是将被纳米抗菌防霉涂层中的带正电荷的金属离子俘获、杀灭，从而防止有害微生物在鞋柜2内滋生。

储鞋室21由一个镂空网板211分隔为上下排布的存储区和清洁区，鞋子放置在镂空网板211上，鞋上的灰尘可以从镂空网板211掉落至清洁区；储鞋室21对称的侧壁上设置有插槽，所述镂空网板211插在插槽内。储鞋室21由镂空网板211分为储存区和清洁区，可将鞋子上的灰尘集聚在清洁区内，网板通过插槽与储鞋室21连接，便于网板拆卸清洁以及储鞋室的清洁。

进一步地，由于办公室女性在下班时间存放高跟鞋的几率较大，高跟鞋的鞋跟粗细不一、跟高也不一，为了防止鞋跟掉入镂空网板211的网孔内刮伤鞋跟，本实施例的镂空网板211靠近储鞋室21的开口处具有一横向设置的卡槽2110，卡槽2110的宽度优选为2~3cm，且卡槽2110的内壁上粘接有橡胶垫或者硅胶垫，防止存取高跟鞋时将鞋跟划伤。

储鞋室21后壁上还设置有换气口，换气口内侧可以设置一换气扇212，该换气扇212的电源线从储鞋室21后壁上的穿线孔引出，并由市电供电；且该换气扇212为市场上现有的小型换气扇212，因此不再多做介绍。所述储鞋室21对于换气口处设置有用于过滤鞋柜内异味的过滤层，该过滤层位于换气扇212与储鞋室21后壁之间，过滤层包括依次叠合的无纺布层、活性炭纤维层、无纺布层。过滤层与储鞋室21后壁可拆卸连接，比如螺丝固定。

另外，为了便于搬运和调整鞋柜2的存放位置，鞋柜2底部均布有4个第二支撑轮，并且位于鞋柜2前侧的两个第二支撑轮为带有刹车的万向轮，以便于确定鞋柜2的放位置。

本实施例的鞋柜2可以直接放置在办公桌的桌面下方，将用于替换的鞋子放置在储鞋室内，并且在午休时可以将脚腕放置在脚腕支承座上，身子后仰，配合座椅靠背搭载成一个简易的午休装置，且脚腕支承座内设有弹簧垫芯和垫层，舒适度高；本实用新型的鞋柜具有结构简单、占地空间小，功能多样且实用性强的特点。

所述连接机构3包括导向件31和套设在导向件31上的连接板32，所述导向件31固定在储物柜的底壁上，且导向件31平行于储物柜1的前壁；所述连接板32中部设有供所述导向件31穿过的通槽321，连接板32通过导向件31与储物柜1连接；连接板32端部设有定位孔322，所述定位孔322与固定在鞋柜2底部的定位柱23配合。

本实施例的导向件31可以是任何能够保证连接板32与储物柜底壁连接的结构，比如倒t形导向凸块，或者多个沿储物柜的长度方向分布的螺栓；导向件31包括导向件本体311和位于导向件本体311底部的支撑体312，支撑体312的宽度大于通槽321的宽度，使得连接板32可以支承在支撑体312上，若采用螺栓直接作为导向件31则栓头为支撑体312，螺栓杆为导向件本体311。

为了储物柜1和鞋柜2均可以单独使用，且为了不影响储物柜的美观，优选通槽321的宽度大于导向件本体311的宽度，导向件本体311的高度大于连接板32的厚度，即导向件本体311与连接板32间隙配合，使得连接板32可以沿储物柜1的长度方向往复滑动，既可收纳在储物柜1底部，也可以滑出储物柜以便于和鞋柜2上的定位柱23连接。导向件31通过螺栓或者螺钉固定在储物柜1的底壁上。

进一步地，由于本储物装置是放置在办公桌下使用的，为了不影响正常的作业办公，所述导向件31固定在储物柜底板后侧（远离储物柜开口的一侧）。

为了能够将鞋柜2根据需要固定在储物柜的左侧或者右侧，优选连接板32的长度等于储物柜1的长度，连接板32两端均设置一定位孔322，且定位件的中线与储物柜底壁的对称轴重合，以便于连接板32可以向左或向右滑出储物柜1，并与鞋柜2底部的定位柱23连接，当不与鞋柜2配合使用时，连接板32可以收纳在储物柜1底部。

优选采用两组连接机构3，则具有四个定位柱23，四个定位柱23对称设置在鞋柜2底壁两端，以便于能够将鞋柜2固定在储物柜的左侧或者右侧；本实施例的定位柱23为优选为棱柱，定位孔322的形状与定位柱23一致。

另外，由于储物柜1底壁后侧设置有向下突出的导向件31，导致储物柜相对于地面有一个倾角，因此，本实施例的储物柜底壁底壁上还均布有4个第一支撑轮，第一支撑轮的高度大于导向件31的高度；且位于储物柜前侧的两个第一支撑轮为带有刹车的万向轮，第一支撑轮还可便于储物柜的搬运。

需要说明的是，本实施例的定位柱23、导向件31的高度小于第二支撑轮、第一支撑轮的高度，并且优选第一支撑轮与第二支撑轮相同，以使鞋柜2底壁与储物柜3底壁处于同一水平面内。

实施例2：

本实施例的储物柜1包括一侧开口的柜体11、设置在柜体11内的至少一个横板12，横板12将柜体11从下至上分隔为底层空间14和至少一个隔仓13，底层空间14内设置一抽屉（抽屉的结构和安装方式与现有技术中的抽屉一致，此处不再详细介绍），抽屉可用于放置一些零散物品。

隔仓13的底壁37上设有多个下滑槽131，且下滑槽131平行于隔仓13的开口，隔仓13的顶壁对应于下滑槽131处设置有上滑槽，上滑槽个数与下滑槽131个数一致，且每一下滑槽131正上方均对应一个上滑槽；上滑槽和下滑槽131内设置有多个分隔件132，分隔件132的两端均设有与上滑槽、下滑槽131配合滑动的滑块；本实施例的下滑槽131、上滑槽的优选为t形槽或者燕尾槽，滑块的形状与下滑槽131、上滑槽相适应。

由于本实施例中将分隔件132均匀设置在多个滑槽内，使得分隔件132在满足对文件进行支撑，保证文件分类竖立存放的同时，使多个分隔件132总体相对于现有技术中的分隔部件对隔仓13内部空间的占用比例小很多，比如当本实施例下滑槽131为n个时，本实施例中的分隔板总体占用隔仓13内的空间是现有技术中将分隔件132设置在一个滑槽内时的1/n，大大缩减分隔板对隔仓13空间的占用，因此具有很强的实用性。

进一步地，所述分隔件132为竖向设置的矩形板，且相邻滑槽内的分隔件132之间具有间隙，矩形板可以增加其与文件的接触面积，较之与杆状的分隔件，矩形板对文件的支撑效果更好。

优选地，如图2所示，本实施例中的上滑槽、下滑槽131分别为三个，由于位于两侧滑槽内的分隔件对文件的作用力不在文件的中线上，因此文件悬空的部分会有向侧下方倾倒的趋势，为了使位于两侧滑槽内的分隔件132能够对文件具有较好的支撑，本实施例位于两侧滑槽内的分隔件132的宽度为位于中间滑槽内的分隔件132的宽度的两倍，通过增加分隔件132的宽度从而增加分隔件132与文件的接触面积，减小文件悬空部分的面积，从而减小文件倾倒的机率。

另外，由于抵靠在分隔件132上的文件具有向侧下方倾倒的趋势，即文件的顶部会向外（远离该文件的一侧）挤压分隔件132，该挤压力会在滑槽方向上分解一个水平分力，该水平分力会使滑块沿上滑槽向远离文件的方向滑动，因失去对文件的支撑力，使文件倾倒在隔仓的底壁上；为了解决上述问题，本实施例的上滑槽内壁上设置有摩擦层，摩擦层用于防止分隔件132顶端的滑块在上滑槽内任意滑动；摩擦层是具有较大的摩擦系数的材质，可以是表面均布有摩擦颗粒的硅胶片、橡胶片或u立胶片，硅胶片、橡胶片、u立胶片通过胶水粘接在上滑槽内壁上；摩擦层还可以是涂覆在上滑槽内壁上的防滑漆；本实施例的摩擦层可以增加上滑槽与滑块之间的摩擦力，抵消文件对分隔件132的挤压力在滑槽方向上的分力，使得分隔件132对文件有更好地支撑效果；摩擦层尤其对于位于隔仓13侧部（非中间位置）的分隔件132对文件支撑效果十分明显。

另外，在本实施例的储物柜中，隔仓13的开口处设置有仓门133，仓门133通过铰接件138与隔仓13的底壁37连接，隔仓13的顶壁上用于限制限制仓门133闭合位置的挡板134，挡板134上设有永磁条；仓门133的自由端设有与永磁条配合的铁条136，且仓门133上设有拉环；不过，当仓门133材质为可磁化材料时可以省去仓门133上的铁条136；所述仓门133闭合时，与最外侧分隔件132之间的间距至少为2cm，其目的是为了便于文件的存放和拿取。

需要指出的是，由于本实施例的储物柜的柜体最低端的空间即底层空间14内设置的是抽屉，因此，每一隔仓的底壁137均为横板，在具体进行描述时，为了方便才以隔仓为单位进行描述。

其中，本实施例的铰接件138设在隔仓13内部，只要保证铰接件138的旋转角为180度即可；优选铰接件138为180度转角的合页，合页一端与隔仓13底壁固定连接，合页一端与仓门133固定连接，也可以在隔仓13底壁对应于合页处设置凹槽，使合页一端置于凹槽内，以防止合页影响文件存取。

进一步地，如图4所示，还包括多个对称设置的伸缩杆135，伸缩杆135一端与隔仓13的侧壁中部铰接，伸缩杆135另一端与仓门133的自由端铰接，以限制仓门133打开时的位置。本实施例中优选伸缩杆135伸长时，仓门133与隔仓13侧壁构成的夹角在90°左右，以便能够方便将文件拉出隔仓13至仓门133上方进行查找。增加伸缩杆135为了增加施加在仓门133上的拉力，减轻铰接件138上的载荷。

上文所列出的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的具体说明，它们并非用以限制本实用新型的保护范围，凡未脱离本实用新型技艺精神所作的等效实施方式或变更均应包含在本实用新型的保护范围之内。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
