一种家用置物架的制作方法

本实用新型涉及置物架技术领域，尤其涉及一种家用置物架。

背景技术：

厕所里要用到马桶刷和卫生纸，马桶刷一般都靠墙立放，这样容易倒下来，很不方便。卫生纸盒子一般都粘贴在墙上或者用钉子钉在墙上，粘贴的容易掉，钉上的打钉子眼很不方便，无法满足人们的使用要求

经检索，中国专利申请号为201620132227.6的专利，公开了家用厕所用置物架，包括放置在地面的人造石配重盘，人造石配重盘上粘接有马桶刷放置盒，马桶刷放置盒内放置有马桶刷，马桶刷放置盒上还设有插孔。上述专利中的家用厕所用置物架存在以下不足：该置物架功能较为单一，不便使用，且单独使用一个立杆支撑，稳定性较低。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种家用置物架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种家用置物架，包括两个配重座和立柱，立柱焊接于配重座的顶端，两个所述立柱的两侧焊接有同一个置物台，且两个立柱的两侧分别焊接有储纸盒和储物盒，两个所述立柱一侧外壁的顶端均焊接有挂杆，且立柱的侧壁通过螺纹连接有若干个螺纹杆，且螺纹杆的一端通过螺纹连接有吸盘。

进一步的，所述储纸盒的顶端铰接有顶盖，且储纸盒的侧壁开有出纸口。

进一步的，所述置物台的两侧内壁均焊接有导板，且导板上搭放有支撑板，支撑板的顶端开有若干个透水孔。

进一步的，两个所述导板组成梯形结构。

进一步的，所述置物台的底端开有圆形开口，且圆形开口的内壁通过螺纹连接有废水桶，废水桶的底端焊接有底板。

进一步的，所述底板的底端焊接有若干个凸起，且凸起的规格为半圆球形结构。

进一步的，还包括固定于立柱侧壁的连接杆。

进一步的，所述连接杆的一端焊接有马桶刷放置盒，且马桶刷放置盒内放置有马桶刷。

本实用新型的有益效果为：

1、通过设置吸盘，能够方便置物架吸附在墙面上，无需打孔和粘胶，方便快捷，且螺纹杆的使用可调节置物架与墙面的间距，且安装配重座，能够增加设备的稳定性。

2、通过设置储纸盒和顶盖，方便卫生抽纸的更换和取用，储物盒设置于其侧壁，能够放置手机等其他物品，储物盒设置于其侧壁，能够放置手机等其他物品。

3、通过设置透水孔，能够保障置物台上的干燥性，并且设置废水桶，能够搭配导板将物品上粘附的水分导入至废水桶内，方便废水清理，避免物品被浸泡时间过长损坏的现象发生。

4、通过设置底板，且底板下安装半圆球形结构的凸起，能够增加底端的摩擦力，方便废水桶取下。

附图说明

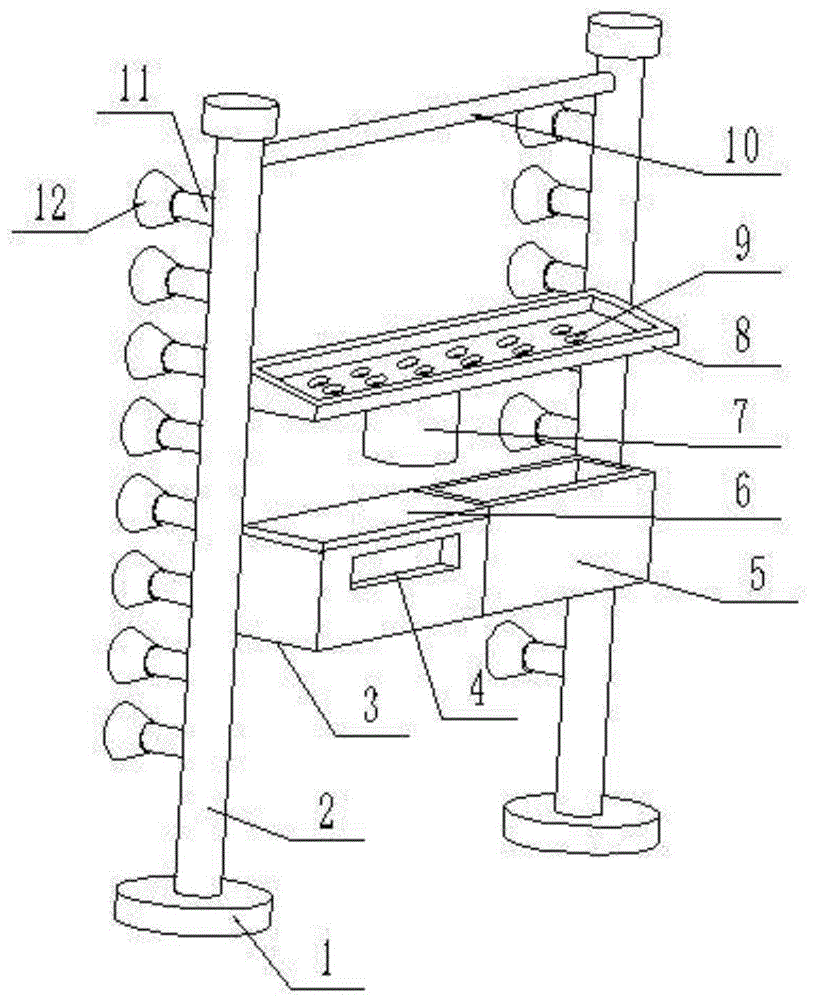

图1为实施例1提出的一种家用置物架的结构示意图；

图2为实施例1提出的一种家用置物架的置物台结构示意图；

图3为实施例2提出的一种家用置物架的结构示意图。

图中：1-配重座、2-立柱、3-储纸盒、4-出纸口、5-储物盒、6-顶盖、7-废水桶、8-置物台、9-透水孔、10-挂杆、11-螺纹杆、12-吸盘、13-导板、14-支撑板、15-凸起、16-底板、17-连接杆、18-马桶刷放置盒、19-马桶刷。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

参照图1-2，一种家用置物架，包括两个配重座1和立柱2，立柱2焊接于配重座1的顶端，两个所述立柱2的两侧焊接有同一个置物台8，且两个立柱2的两侧分别焊接有储纸盒3和储物盒5，两个所述立柱2一侧外壁的顶端均焊接有挂杆10，且立柱2的侧壁通过螺纹连接有若干个螺纹杆11，且螺纹杆11的一端通过螺纹连接有吸盘12，能够方便置物架吸附在墙面上，无需打孔和粘胶，方便快捷，且螺纹杆的使用可调节置物架与墙面的间距。

其中，所述储纸盒3的顶端铰接有顶盖6，且储纸盒3的侧壁开有出纸口，方便卫生抽纸的更换和取用，储物盒5设置于其侧壁，能够放置手机等其他物品。

所述置物台8的两侧内壁均焊接有导板13，且导板13上搭放有支撑板14，支撑板14的顶端开有若干个透水孔9，优选的，两个导板13组成梯形结构，搭配透水孔9，能够保障置物台8上的干燥性。

所述置物台8的底端开有圆形开口，且圆形开口的内壁通过螺纹连接有废水桶7，废水桶7的底端焊接有底板16，从而能够搭配导板将物品上粘附的水分导入至废水桶7内，方便废水清理，避免物品被浸泡时间过长损坏的现象发生。

所述底板16的底端焊接有若干个凸起15，且凸起15的规格为半圆球形结构，能够增加底端的摩擦力，方便废水桶7取下。

工作原理：将配重座1放置在合适位置，并通过螺纹杆11调节吸盘12与立柱2之间的间距，并将吸盘12吸附在墙面上，在储纸盒3内放置抽纸，可通过出纸口4取出，置物台8上可放置肥皂灯物品，其上粘附的水分可通过透水孔9滴落，并通过导板13导入至废水桶7内，可通过螺纹状的设计取下废水桶7，储物盒5内可放置手机等物品。

实施例2

参照图3，一种家用置物架，本实施例相较于实施例1，为了方便马桶刷的固定，本置物架还包括固定于立柱2侧壁的连接杆17，且连接杆17的一端焊接有马桶刷放置盒18，马桶刷放置盒18内放置有马桶刷19，方便马桶刷的取用，且能够避免马桶刷倒落的现象发生。

工作原理：将配重座1放置在合适位置，并通过螺纹杆11调节吸盘12与立柱2之间的间距，并将吸盘12吸附在墙面上，在储纸盒3内放置抽纸，可通过出纸口4取出，置物台8上可放置肥皂灯物品，其上粘附的水分可通过透水孔9滴落，并通过导板13导入至废水桶7内，可通过螺纹状的设计取下废水桶7，储物盒5内可放置手机等物品，需要取用马桶刷时可直接从马桶刷放置盒18内取出。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
