一种美术画展示装置的制作方法

本实用新型涉及美术画展示领域，具体涉及一种美术画展示装置。

背景技术：

目前，在美术画作品展示过程中往往需要使用展示装置进行展示，常用到的装置有展示架，展示柜等，在使用过程中，展示柜虽然可以展示作品多，但由于其体积大，重量大，搬用不方便，影响其使用范围，而现有展示架由于其结构单一，不能满足多种尺寸美术画作品的展示需要，且作品展示安全稳定较差，因此急需一种新型的美术画展示装置来解决现有问题。

技术实现要素：

(一)要解决的技术问题

为了克服现有技术不足，现提出一种新型美术画展示装置，解决了现有的美术画展示装置机动性较差，适应性差以及展示作品不稳定问题。

(二)技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种美术画展示装置，包括下横杆、中间杆和下托板，所述下横杆一端设置有左支撑腿，所述下横杆另一端设置有右支撑腿，所述左支撑腿以及所述右支撑腿底端均设置有脚垫，所述下横杆中部设置有所述中间杆，所述中间杆下部设置有所述下托板，所述下托板上设置有卡槽，所述卡槽中间设置有卡托，所述下托板背部设置有固定短杆，所述固定短杆底端设置有紧固螺丝，所述中间杆上部设置有上横杆，所述中间杆上远离所述上横杆上方设置有滑槽，所述滑槽一侧设置有上挡板，所述上挡板一侧壁中部设置有可移动螺钉，所述中间杆背部设置有后支架，所述后支架顶端设置有合页，所述后支架一侧壁中部设置有移动槽，所述中间杆与所述后支架之间设置有连接杆，所述连接杆两端设置有连接块固定螺丝。

进一步的，所述下横杆与所述中间杆榫接，所述上横杆与所述中间杆榫接。

进一步的，所述下横杆与所述左支撑腿以及所述右支撑腿榫接，所述上横杆与所述左支撑腿以及所述右支撑腿榫接，所述脚垫与所述左支撑腿以及所述右支撑腿均插接，且所述脚垫底部为内凹型结构。

进一步的，所述下托板与所述中间杆通过所述紧固螺丝相连，所述卡托有两个，通过卡槽滑动并固定。

进一步的，所述上挡板中后部设置有凹槽，所述上挡板与所述中间杆通过所述可移动螺钉连接。

进一步的，所述后支架与所述中间杆通过所述合页连接；

进一步的，所述移动槽成型于所述后支架，所述连接杆与所述中间杆通过所述连接块固定螺丝铰接。

(三)有益效果

本实用新型相对于现有技术，具有以下有益效果：

1、为了解决现有的美术画展示装置体积大，移动不方便的问题，本实用新型可实现后支架与支撑主体折叠，搬运方便，提高其机动性。

2、为解决现有的美术画展示装置结构单一，不能满足多种尺寸美术画作品展示需要，且作品展示安全稳定性较差问题，本实用新型夹紧高度可根据不同美术画作品尺寸进行调整，通过增设卡槽以及卡托对作品进行加固，安全稳定性高，对于美术画展示作品有极大帮助，提高装置展示效果。

附图说明

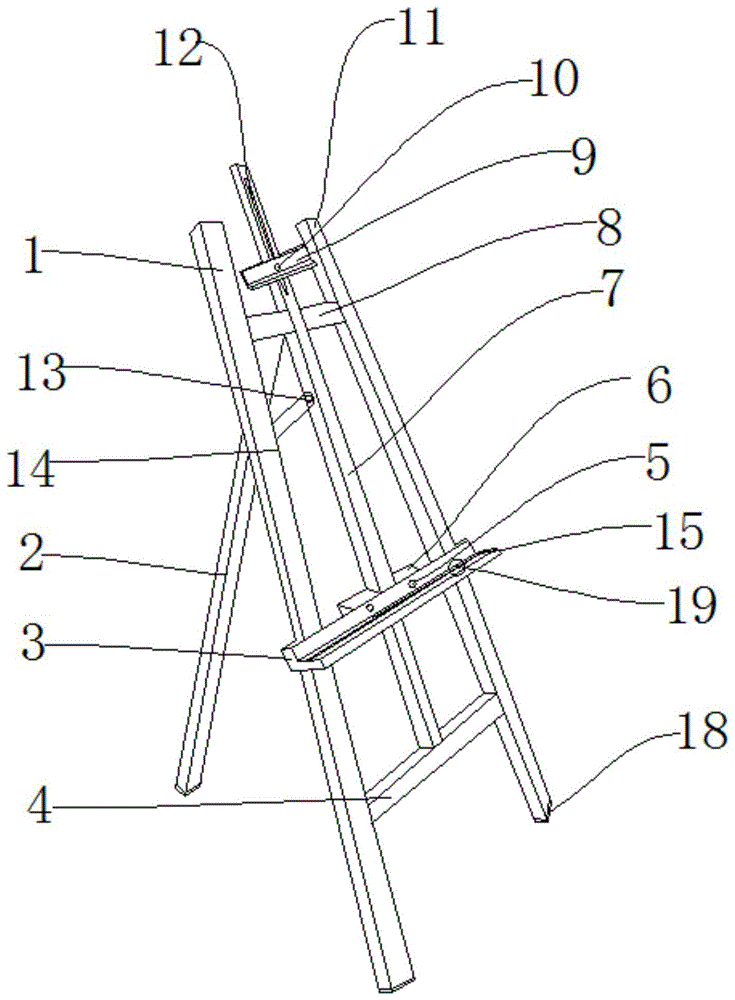

图1是本实用新型所述一种美术画展示装置的主视图；

图2是本实用新型所述一种美术画展示装置的上档板与中间杆连接部位的示意图；

图3是本实用新型所述一种美术画展示装置的下托板与中间杆连接部位的示意图；

图4是本实用新型所述一种美术画展示装置后支架与中间杆连接部位的示意图；

图5是本实用新型所述一种美术画展示装置的下托板上卡槽与卡托的连接部位的放大图。

附图标记说明如下：

1、左支撑腿；2、后支架；3、下托板；4、下横杆；5、紧固螺丝；6、固定短杆；7、中间杆；8、上横杆；9、上挡板；10可移动螺钉；11、右支撑腿；12、滑槽；13、连接块固定螺丝；14、连接杆；15、卡槽；16、合页；17、移动槽；18、脚垫；19、卡托

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1-图5所示，一种美术画展示装置，包括下横杆4、中间杆7和下托板3，下横杆4左侧设置有左支撑腿1，下横杆4右侧设置有右支撑腿11，左支撑腿1与右支撑腿11均在底端设置有脚垫18，保证装置更加稳定，提高其使用寿命，下横杆4中部设置有中间杆7，支撑作品展示并支持提供下托板3和上挡板9上下移动，并保证装置整体稳定性，中间杆7中下端设置有下托板3，下托板3中后部位有凹槽，与中间杆7嵌合，保证下托板3可以沿着中间杆7上下移动，下托板3上设置有卡槽15，将展示作品下端内嵌于卡槽15内，保证作品安全稳定，防止作品纵向移动，卡槽15中间设置有卡托19，可以对作品进行二次加固，防止作品横向移动，保证作品展示安全稳定，下托板3后部设置有固定短杆6，保证下托板3沿中间杆7上下移动稳定，设置有两个紧固螺丝5，可以对下托板3夹紧，保证下托板3承受重物稳定，中间杆7中上部设置有上横杆8，中间杆7上端设置有滑槽12，中间杆7上部设置有上挡板9，上挡板9一侧壁中部设置有可移动螺钉10，中间杆7背部设置有后支架2，后支架2顶部设置有合页16，可以保证后支架2角度调整以及折叠，后支架2中部设置有移动槽17，中间杆7和后支架2之间设置有连接杆14，通过调整连接杆14调整后支架2摆放角度，提高展示效果，连接杆14两端设置有连接块固定螺丝13，对连接杆14进行固定，提升整体稳定性。

如图1所示，下横杆4与中间杆7榫接，上横杆8与中间杆7榫接，保证其整体稳定。

如图1所示，下横杆4与左支撑腿1、右支撑腿11榫接，上横杆8与左支撑腿1以及右支撑腿11榫接，脚垫18与左支撑腿1以及右支撑11腿均插接，脚垫18底部为内凹型，保证其整体稳定，强度高，提高使用寿命。

如图1和图2所示，上挡板9与中间杆7通过滑槽12滑动连接，可移动螺钉10对上挡板9进行夹紧，保证上挡板9稳定。

如图1和图3所示，下托板3中间后部有凹槽，与中间杆7嵌合，可以保证在中间杆7上下移动，下托板3背后有固定短杆6，保证下托板7上下稳定移动，通过两个紧固螺丝5夹紧。

如图5所示，下托板3上设置有卡槽15，保证展示作品展示稳定，卡槽15上设置有两个卡托19，通过在卡槽15内滑动并用卡槽15底部槽位进行固定，对作品进行二次加固，防止作品横向移动，保证作品展示安全稳定。

如图4所示，后支架2与中间杆7通过合页16连接，保证后支架2可以调整角度，提高展示效果，连接杆14可在后支架2内移动槽17滑动，满足不同角度展示需求，连接杆14与中间杆7和后支架2通过连接块固定螺丝13连接，保证后支架2支撑稳定性。

本实用新型提到的一种美术画展示装置的工作原理：使用时首先将展示装置放置在水平地面上，然后将美术画作品下端一侧嵌入下托板3上的卡槽15内，卡槽15内设置有槽位，通过卡托19卡在卡槽位内对作品进行固定，防止作品横向移动，然后根据美术画作品尺寸大小调整上挡板9和下托板3中间高度，通过松紧紧固螺丝5实现下托板3沿着中间杆7上下移动，下托板7背部设置有固定短杆6，保证下托板3夹紧以及稳定，上挡板9可在中间杆7上部设置的滑槽12内上下移动，使用可移动螺钉10对上挡板9夹紧，后支架2中部设置有移动槽17，通过调整连接杆14在移动槽17内的位置满足展示装置的角度调节，使观赏者能以更好的视角观赏美术作品，增加展示装置的灵活多变性，提高其使用价值。

上面的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
