本发明属于安全可靠的档案柜领域,具体地说是一种企业档案储存用的智能化档案柜。
背景技术:
企业中的资料以及人员比较多,需要比较多的柜子存放公司的资料以及员工的档案,如果柜子数量较多,且全部放置在地面上,不仅占用了大量的空间,而且容易被人偷盗,同时由于资料和档案比较多,拿取资料或者挡圈比较耗费时间,且需要消耗操作者大量的精力。
技术实现要素:
本发明提供一种企业档案储存用的智能化档案柜,用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现:
一种企业档案储存用的智能化档案柜,包括多个柜体,所述多个柜体等距安装在靠近墙壁的屋顶上,屋顶上对应柜体左侧位置安装有滑动式推动组件,柜体的左侧竖向等距开设有第一通孔,滑动式推动组件的活动部能通过第一通孔伸入柜体内,柜体的右侧设置为开口,柜体内部后侧面上靠近开口位置竖向安装有第一滑轨,第一滑轨上安装有第一滑块,第一滑块为电动滑块,第一滑块的右侧面上竖向安装有第一挡板,柜体的底面开设有第二通孔,第一挡板底部插入第二通孔内,屋顶上对应柜体的右侧位置安装有锁紧机构,锁紧机构能将第一挡板锁紧在柜体上,柜体内对应第一通孔位置竖向等距安装有多块第一横板,第一横板上安装有压力传感器,压力传感器上端安装有第二横板,房屋墙壁上柜体下方横向安装有第二滑轨,第二滑轨上安装有第二滑块,第二滑块为电动滑块,第二滑块上安装有滑动式的自动取放机构,自动取放机构上安装有磁块;磁块能将锁紧机构解开,使得第一挡板能在第一滑块的带动下向下滑动;只有磁力大小跟磁力一致的磁体才能将锁紧机构解开,柜体旁设置有控制器,控制器与滑动式推动组件、第一滑块、第二滑块、自动取放机构、压力传感器相连。
如上所述的一种企业档案储存用的智能化档案柜,所述的滑动式推动组件包括第三滑轨、第三滑块、第一电动伸缩杆,屋顶上竖向安装有第三滑轨,第三滑轨上安装有第三滑块,第三滑块为电动滑块,第三滑块上垂直安装有第一电动伸缩杆,第一电动伸缩杆的固定部固定在第三滑块上,第一电动伸缩杆的活动部向柜体方向延伸,第一电动伸缩杆的活动部能够通过第一通孔深入柜体内,控制器能对第三滑块和第一电动伸缩杆进行控制。
如上所述的一种企业档案储存用的智能化档案柜,所述的自动取放机构包括第四滑轨、第四滑块、第一支撑板、第二电动伸缩杆、壳体、第三挡板、第三电动伸缩杆、第四电动伸缩杆、第三横板、推板和扫描仪,第二滑块上竖向安装有第四滑轨,第四滑轨上安装有第四滑块,第四滑块为电动滑块,第四滑块上横向固定有第一支撑板,第一支撑板上端竖向安装有第二电动伸缩杆,第二电动伸缩杆的活动部竖直朝上,第二电动伸缩杆的活动部上端安装有壳体,壳体的底面上开设有第三通孔,第三通孔内竖向安装有第三电动伸缩杆,第三电动伸缩杆的活动部通过第三通孔伸入壳体内,壳体的前后侧面以及左侧面均设置为开口,壳体内第三电动伸缩杆的活动部上安装有第三横板,壳体的右侧面顶部开设有第四通孔,第四通孔内安装有第四电动伸缩杆,第四电动伸缩杆的活动部通过第四通孔伸入壳体内,壳体内第四电动伸缩杆的活动部上横向安装有推板,推板的左侧面上开设有第五通孔,第五通孔内安装有扫描仪,档案盒上贴有条形码,扫描仪能对档案盒上的条形码进行扫描,控制器与扫描仪、第四滑块、第二电动伸缩杆、第三电动伸缩杆、第四电动伸缩杆相连,磁块安装在壳体的顶部靠近左侧面位置。
如上所述的一种企业档案储存用的智能化档案柜,所述的锁紧机构包括套筒、插杆、弹簧、第一挡块,屋顶上对应柜体的开口位置安装有套筒,套筒离最近柜体一侧设置为开口,套筒内滑动设置有插杆和弹簧,插杆和套筒内壁之间连接固定有弹簧,第一挡板的顶部对应插杆位置开设有插孔,插杆能通过插孔伸入柜体内,插杆上开设有矩形槽,插孔顶部对应矩形槽位置安装有第一挡块,第一挡块左右方向上的厚度跟第一挡板相等,第一挡块的左右侧面分别与第一挡板的左右侧面重合,矩形槽左右方向上的宽度比第一挡块左右方向上的长度大一毫米;第一挡板向下滑动时,第一挡块能穿过矩形槽并跟随第一挡板一同向下滑动,柜体的内顶面上对应插杆位置安装有第二挡板,插杆采用铁质材料制造。
如上所述的一种企业档案储存用的智能化档案柜,所述的控制器的安装在防盗箱内。
如上所述的一种企业档案储存用的智能化档案柜,所述的滑动式推动组件的外围设置有保护罩,保护罩固定在屋顶上,保护罩将第一通孔包裹在其内部。
本发明的优点是:本发明通过控制器控制;当有许多公司资料或者人员档案需要存放时,首先将资料和档案放置在档案盒内,并在档案盒的指定位置粘贴条形码,将贴好条形码的档案盒通过自动取放机构存放到柜体内即可,档案盒的放置位置存储在计算机内,当需要将对应的档案盒找出时,首先通过计算机找出待拿取的档案盒所对应的柜体,然后通过控制器调控滑动式推动组件,滑动式推动组件当对应的档案盒推出,并通过自动取放机构将需要的档案盒取下即可;柜体放置在高空,不仅不占用空间,同时能有效防止偷盗,使得档案盒内的资料和档案更加安全;一种企业档案储存用的智能化档案柜,柜体放置在高空,不仅不占用空间,而且能使得档案和公司资料更加安全,本发明具有自动取放功能,降低了操作人员的劳动强度,不占用操作人员大量时间,同时本发明需要使用特定的磁块才能将锁紧机构解开,该结构能使得资料和档案更加安全。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍,显而易见地,下面描述中的附图是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

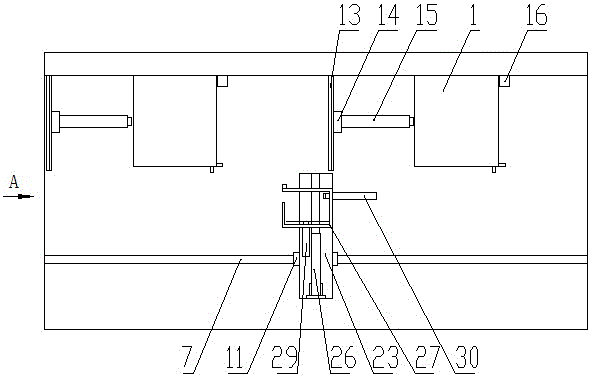

图1为本发明的结构示意图;图2为图1的a方向放大示意图;图3为本发明的三维示意图的放大图;图4为图3的ⅰ部位的局部放大示意图;图5为图4的ⅱ部位的局部放大示意图;图6为图2的b-b方向剖视放大图;图7为图6的ⅲ部位的局部放大示意图;图8为图7的c-c方向剖视放大图。
具体实施方式
为使本发明实施例的目的、技术方案和优点更加清楚,下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
一种企业档案储存用的智能化档案柜,如图所示,包括多个柜体1,所述多个柜体1等距安装在靠近墙壁的屋顶上,屋顶上对应柜体1左侧位置安装有滑动式推动组件,柜体1的左侧竖向等距开设有第一通孔2,滑动式推动组件的活动部能通过第一通孔2伸入柜体1内,柜体1的右侧设置为开口,柜体1内部后侧面上靠近开口位置竖向安装有第一滑轨3,第一滑轨3上安装有第一滑块4,第一滑块4为电动滑块,第一滑块4的右侧面上竖向安装有第一挡板5,柜体1的底面开设有第二通孔6,第一挡板5底部插入第二通孔6内,屋顶上对应柜体1的右侧位置安装有锁紧机构,锁紧机构能将第一挡板5锁紧在柜体1上,柜体1内对应第一通孔2位置竖向等距安装有多块第一横板8,第一横板8上安装有压力传感器9,压力传感器9上端安装有第二横板10,房屋墙壁上柜体1下方横向安装有第二滑轨7,第二滑轨7上安装有第二滑块11,第二滑块11为电动滑块,第二滑块11上安装有滑动式的自动取放机构,自动取放机构上安装有磁块12;磁块12能将锁紧机构解开,使得第一挡板5能在第一滑块4的带动下向下滑动;只有磁力大小跟磁力12一致的磁体才能将锁紧机构解开,柜体1旁设置有控制器,控制器与滑动式推动组件、第一滑块4、第二滑块11、自动取放机构、压力传感器9相连。本发明通过控制器控制;当有许多公司资料或者人员档案需要存放时,首先将资料和档案放置在档案盒内,并在档案盒的指定位置粘贴条形码,将贴好条形码的档案盒通过自动取放机构存放到柜体1内即可,档案盒的放置位置存储在计算机内,当需要将对应的档案盒找出时,首先通过计算机找出待拿取的档案盒所对应的柜体1,然后通过控制器调控滑动式推动组件,滑动式推动组件当对应的档案盒推出,并通过自动取放机构将需要的档案盒取下即可;柜体1放置在高空,不仅不占用空间,同时能有效防止偷盗,使得档案盒内的资料和档案更加安全;一种企业档案储存用的智能化档案柜,柜体放置在高空,不仅不占用空间,而且能使得档案和公司资料更加安全,本发明具有自动取放功能,降低了操作人员的劳动强度,不占用操作人员大量时间,同时本发明需要使用特定的磁块才能将锁紧机构解开,该结构能使得资料和档案更加安全。
具体而言,如图所示,本实施例所述的滑动式推动组件包括第三滑轨13、第三滑块14、第一电动伸缩杆15,屋顶上竖向安装有第三滑轨13,第三滑轨13上安装有第三滑块14,第三滑块14为电动滑块,第三滑块14上垂直安装有第一电动伸缩杆15,第一电动伸缩杆15的固定部固定在第三滑块14上,第一电动伸缩杆15的活动部向柜体1方向延伸,第一电动伸缩杆15的活动部能够通过第一通孔2深入柜体1内,控制器能对第三滑块14和第一电动伸缩杆15进行控制。第二横板10能放置档案盒,滑动式推动组件能将第二横板10上的档案盒通过柜体1的开口位置向外推出;首先使用磁块12将锁紧机构解开,然后启动第一滑块4,第一滑块4带动第一挡板5向下滑动,柜体1的开口被完全打开,然后启动第三滑块14,第三滑块14带动第一电动伸缩杆15滑动到需要推出的档案盒旁,启动第一电动伸缩杆15,第一电动伸缩杆15伸长并通过第一通孔2伸入柜体1内,第一电动伸缩杆15的活动部与档案盒接触并将档案盒向外推出;滑动式推动组件,结构简单,使用方便。
具体的,如图所示,本实施例所述的自动取放机构包括第四滑轨23、第四滑块24、第一支撑板25、第二电动伸缩杆26、壳体27、第三挡板28、第三电动伸缩杆29、第四电动伸缩杆30、第三横板31、推板32和扫描仪33,第二滑块11上竖向安装有第四滑轨23,第四滑轨23上安装有第四滑块24,第四滑块24为电动滑块,第四滑块24上横向固定有第一支撑板25,第一支撑板25上端竖向安装有第二电动伸缩杆26,第二电动伸缩杆26的活动部竖直朝上,第二电动伸缩杆26的活动部上端安装有壳体27,壳体27的底面上开设有第三通孔,第三通孔内竖向安装有第三电动伸缩杆29,第三电动伸缩杆29的活动部通过第三通孔伸入壳体27内,壳体27的前后侧面以及左侧面均设置为开口,壳体27内第三电动伸缩杆29的活动部上安装有第三横板31,壳体27的右侧面顶部开设有第四通孔,第四通孔内安装有第四电动伸缩杆30,第四电动伸缩杆30的活动部通过第四通孔伸入壳体27内,壳体27内第四电动伸缩杆30的活动部上横向安装有推板32,推板32的左侧面上开设有第五通孔36,第五通孔36内安装有扫描仪33,档案盒上贴有条形码,扫描仪33能对档案盒上的条形码进行扫描,控制器与扫描仪33、第四滑块24、第二电动伸缩杆26、第三电动伸缩杆29、第四电动伸缩杆30相连,磁块12安装在壳体27的顶部靠近左侧面位置。当需要通过自动取放机构将档案盒放置在柜体1上的第二横板10上时,首先使用者将需要放置在柜体1上的档案盒有序放置在壳体27内的第三横板31上,启动第三电动伸缩杆29,第三电动伸缩杆29的活动部向上伸长,档案盒在第三电动伸缩杆29的推动下向上运动,直至档案盒上的条形码运动到扫描仪33旁,扫描仪33对条形码进行扫描,并将信息传输给计算机,计算机经过分析确定该档案盒所放置的柜体1,启动第二滑块11,第二滑块11带动档案盒以及其他零部件向对应的柜体1方向滑动,直至档案盒滑动到适当的位置处,启动第二电动伸缩杆26,第二电动伸缩杆26的活动部伸长并推动档案盒和壳体27向上滑动,直至磁块12和壳体27向上滑动到锁紧机构处,通过磁块12将锁紧机构解开,启动第一滑块4,第一滑块4带动第一挡板5向下滑动,对应的柜体1开口被打开,启动第四电动伸缩杆30,第四电动伸缩杆30将档案盒推入对应的柜体1内第三横板31上端,循环上述过程,将所有的档案盒放置在对应的柜体1内;当需要通过自动取放机构将柜体1内的档案盒取出时,反向操作,并通过滑动式推动组件将需要取出的档案盒推入到壳体27内即可,以下不详细说明;自动取放机构,自动化程度高,降低了使用者的劳动强度。
进一步的,如图所示,本实施例所述的锁紧机构包括套筒16、插杆17、弹簧18、第一挡块19,屋顶上对应柜体1的开口位置安装有套筒16,套筒16离最近柜体1一侧设置为开口,套筒16内滑动设置有插杆17和弹簧18,插杆17和套筒16内壁之间连接固定有弹簧18,第一挡板5的顶部对应插杆17位置开设有插孔20,插杆17能通过插孔20伸入柜体1内,插杆17上开设有矩形槽21,插孔20顶部对应矩形槽21位置安装有第一挡块19,第一挡块19左右方向上的厚度跟第一挡板5相等,第一挡块19的左右侧面分别与第一挡板5的左右侧面重合,矩形槽21左右方向上的宽度比第一挡块19左右方向上的长度大一毫米;第一挡板5向下滑动时,第一挡块19能穿过矩形槽21并跟随第一挡板5一同向下滑动,柜体1的内顶面上对应插杆17位置安装有第二挡板22,插杆17采用铁质材料制造。在平常的时间段内,插杆17在弹簧18的作用下插入插孔20内,此时,第一挡块19和矩形槽21相互错开,能有效阻挡第一挡块19向下滑动,使得档案盒内的档案更加安全;当需要使用磁块12将锁紧机构解开时,启动自动取放机构,自动取放机构带动磁块12向套筒16方向滑动,由于插杆17采用铁质材质制造,当磁块12靠近插杆17时,在磁块12的吸引下,插杆17向磁块12方向滑动,直至插杆17上的矩形槽21滑动到第一挡块19的正下方,此时,锁紧机构被解开,如果使用其他磁体,磁体的磁力过大或者过小,均无法使得插杆17上的矩形槽21正好滑动的第一挡块19的正下方,第一挡块5均无法向下滑动;锁紧机构能使得档案放置在柜体1内更加安全。
更进一步的,防盗箱具有防盗作用,本实施例所述的控制器的安装在防盗箱内。防盗箱需要使用钥匙才能打开,能有效防止盗窃者通过控制器对本发明进行控制,使得柜体1内的档案更加安全。
更进一步的,保护罩能起到保护作用,本实施例所述的滑动式推动组件的外围设置有保护罩,保护罩固定在屋顶上,保护罩将第一通孔2包裹在其内部。保护罩能有效防止盗窃者通过第一通孔2对柜体1内的档案进行盗取,同时有效防止盗窃者通过第一通孔2将档案盒内的档案损坏。
最后应说明的是:以上实施例仅用以说明本发明的技术方案,而非对其限制;尽管参照前述实施例对本发明进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
