一种单桶升降清洁工具的制作方法

1.本发明属于清洁用品技术领域，特别是涉及一种单桶升降清洁工具。


背景技术：

2.现有的拖把和拖把桶套件工具中，有一类能够同轴升降以实现清洗和脱水的拖把桶，其通过拖把的升降来完成的，比如专利号为zl201821379338.2的中国实用新型专利，公开了一种“清洗拖把自升降清洁工具清脏水分离的清洗桶”，其设有升降装置，通过手动提拉拖把实现高位和低位的切换；又如专利号为zl201820024081.2的中国实用新型专利，公开了一种“拖把自升降清洁工具”，同样是通过手动提拉升降装置实现高位和低位的切换；
3.这类拖把桶都是配合平板拖把使用的，其升降的行程不长，些许提拉即可，但是对于束状擦拭物的拖把，由于其擦拭物是束状的，也比较长，此时通过上述的升降机构就无法实现，因此该类拖把的清洗和脱水一般都是通过双桶完成的，如专利号为zl201621098919.x的中国实用新型专利，公开了一种水循环式分体拖把桶，就是采用双仓的结构来分别进行清洗和脱水。
4.另外，拖把在水里清洗的时候，在水的阻力下，下压清洗都比较费力，而且速度过快的清洗，也会造成水的飞溅。


技术实现要素：

5.本发明主要解决的技术问题是提供一种单桶升降清洁工具，通过齿轮组的降速能够达到省力的作用，清洗时所述转篮的速度慢但省力，脱水时速度快，同时由于没有水的阻力影响，也不费力；另外，较低的转速还能够防止速度过快使得水溅出来。
6.为解决上述技术问题，本发明的采用的一个技术方案如下：
7.一种单桶升降清洁工具，包括用于供拖把清洗和/或脱水的转篮，所述转篮转动连接于拖把桶内，且所述转篮能够升降并能够停止于高位和低位；
8.所述转篮能够沿竖向的轴线旋转，还包括能够驱动所述转篮旋转的齿轮组，所述齿轮组能够沿所述转篮的升降方向往复运动；
9.所述转篮位于所述低位时，所述齿轮组连接所述转篮和/或动力源，以驱动所述转篮旋转，且所述转篮的转速抵顶于所述动力源的输出速度；
10.所述转篮上升到所述高位时，所述齿轮组下降并脱离与所述转篮和/或动力源的连接，以使所述转篮不由所述齿轮组驱动。
11.进一步地说，所述拖把为下压旋转拖把或者电动旋转拖把；
12.还包括驱动柱，所述驱动柱能够与所述拖把接驳并由所述拖把驱动旋转，所述驱动柱构成所述动力源；
13.所述驱动柱转动连接于所述转篮。
14.进一步地说，所述拖把的拖把头具有与所述驱动柱接驳的驱动孔，所述驱动孔与所述驱动柱为相匹配的多边形结构。
15.进一步地说，所述拖把头包括内盘和外盘，所述内盘与拖把杆连接并能够由所述拖把杆驱动旋转，所述外盘与所述内盘同轴设置且与所述内盘转动连接，所述驱动孔设于所述内盘；
16.还包括联动销，所述联动销设于所述内盘和所述外盘的连接处，且所述联动销能够移动以锁定所述内盘和所述外盘使两者同步转动，或者移动以脱离锁定使所述内盘和所述外盘分离单独转动。
17.进一步地说，所述联动销的一端伸出所述驱动孔的内侧壁并能够沿伸出的方向往复运动；
18.所述联动销在常态时，所述内盘和所述外盘锁定同步转动；其伸出的部分缩回或部分缩回时，所述内盘和所述外盘分离单独转动；
19.所述外盘与所述转篮的接触位置还设有能够使两者卡合同步转动的第一齿牙。
20.进一步地说，所述驱动柱转动连接于固设于所述拖把桶内的转轴，所述驱动柱能够绕所述转轴旋转，且能够沿所述转轴的轴向往复滑动；
21.所述驱动柱与所述转篮之间设有能够咬合的第二齿牙并通过所述往复滑动构成咬合或分离，咬合时所述驱动柱与所述转篮相对止转，分离时所述驱动柱与所述转篮分离转动；
22.所述转篮位于所述低位时，所述转轴的一端伸出所述驱动柱的端部；
23.所述转篮位于所述高位时，所述转轴的一端缩进所述驱动柱的端部。
24.进一步地说，所述转篮转动连接于升降机构；
25.所述齿轮组滑动连接于所述升降机构，且所述滑动连接为所述齿轮组与所述升降机构轴向滑动且周向止转。
26.进一步地说，所述齿轮组为行星齿轮机构，其包括太阳轮、行星轮、内齿架以及行星架；
27.所述行星齿轮机构、所述驱动柱与所述转篮三者同轴设置；
28.所述太阳轮与所述驱动柱之间具有能够咬合的第一棘齿，所述行星架与所述转篮之间具有能够咬合的第二棘齿，所述第一棘齿与所述第二棘齿位于所述行星齿轮机构的同一侧。
29.进一步地说，所述升降机构包括升降架，所述升降架具有供所述齿轮组装入的凹腔；
30.所述齿轮组滑动连接于所述凹腔；所述凹腔的内侧壁与所述齿轮组之间具有防止两者形成相对转动的凹凸结构。
31.进一步地说，所述升降机构包括连接于拖把桶的升降架，所述升降架能够沿预设的路径升降并能停止于所述高位和低位，所述预设的路径设于所述拖把桶和/或所述升降架，所述转篮转动连接于所述升降架；
32.还设有用于使所述升降架停止于所述高位的支撑机构，所述支撑机构包括支撑柱以及具有迷宫滑道的支撑块；
33.所述支撑块滑动连接于所述升降架或所述拖把桶，当所述支撑柱滑入所述迷宫滑道时，所述支撑块能够移动以适应所述支撑柱在所述迷宫滑道内的滑动。
34.进一步地说，还设有限位结构，所述限位结构用于限制所述升降架上升过程中所
述支撑块的位置。
35.进一步地说，所述升降架具有与所述拖把桶连接的连接部，所述连接部包括中空的腔体，所述支撑块置于所述腔体内且能够直线运动，以适应所述支撑柱在所述迷宫滑道内的滑动。
36.进一步地说，定义所述支撑块的运动方向为方向a，所述腔体在所述方向a的相对两侧为贯穿的开口，所述支撑块与所述腔体内滑动时，其两侧能够自所述开口内伸出；
37.所述限位结构为设置于所述支撑块的一侧或两侧的阻挡部，所述阻挡部能够与伸出的所述支撑块干涉，以限制所述支撑块的位置。
38.进一步地说，所述限位结构包括设于拖把桶内壁的凸条，所述凸条成对设置，且分别位于所述支撑块的两侧。
39.进一步地说，所述凸条的高度小于所述升降架位于高位时的高度；
40.所述支撑块伸出所述开口的部分，其下沿为倾斜边。
41.进一步地说，所述预设的路径为竖直方向设置的轨道，所述升降架能够沿所述轨道竖直上升或下降。
42.进一步地说，所述轨道包括位于所述拖把桶的内壁且竖向设置的凸起部，所述升降架设有能够卡合于所述凸起部并沿其滑动的开槽。
43.本发明的有益效果：
44.本发明的单桶升降清洁工具，通过转篮的升降实现在水里清洗拖把和离开水面脱水两种功能，并且在水里清洗时，由于水的阻力存在，清洗时比较费力，本发明通过齿轮组的降速能够达到省力的作用，即、清洗时所述转篮的速度慢但省力，脱水时速度快，同时由于没有水的阻力影响，也不费力；另外，较低的转速还能够防止速度过快使得水溅出来。
45.上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
附图说明
46.图1是本发明中单桶升降清洁工具的整体结构示意图；

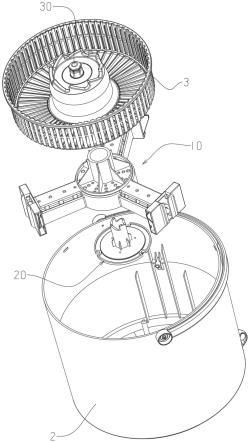

47.图2是本发明中单桶升降清洁工具的分解结构示意图；
48.图3是本发明中单桶升降清洁工具的剖视图(升降架位于高位)；
49.图4是本发明中单桶升降清洁工具的剖视图(升降架位于低位)；
50.图5是本发明中升降架与拖把桶连接部的结构示意图；
51.图6是本发明中升降架的结构示意图；
52.图7是本发明中支撑块的结构示意图(包括支撑柱在迷宫滑道内的运行路径)；
53.图8是本发明中拖把头的结构示意图；
54.图9是本发明中拖把头的剖视图；
55.图10是本发明中联动销的结构示意图(分解)；
56.图11是本发明中升降架和齿轮组的分解结构示意图；
57.图12是本发明中齿轮组的分解结构示意图；
58.图13是本发明中驱动柱的结构示意图；
59.图14是本发明中转篮的剖视图；
60.附图中各部分标记如下：
61.拖把1、拖把头11、驱动孔111、内盘112、外盘113、第一齿牙113a、113b、缺口1131、联动销12、凸块121；
62.拖把桶2、限位结构21、凸条211、转轴22；
63.转篮3；
64.升降机构10、升降架101、连接部1011、腔体10111、开口10112、开槽1012、支脚1013、凹腔1014、凸柱1015、凹槽1016、支撑柱102、支撑块103、迷宫滑道1031、入口10311、支撑部10312和轨道104；
65.齿轮组20、太阳轮201、行星轮202、内齿架203、行星架204、第一棘齿201a、201b、第二棘齿204a、204b、凸台23；
66.驱动柱30、第二齿牙30a、30b。
具体实施方式
67.下面结合附图对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。
68.实施例：
69.一种单桶升降清洁工具，如图1和图2所示：包括用于供拖把1清洗和/或脱水的转篮3，所述转篮转动连接于拖把桶2内，且所述转篮能够升降并能够停止于高位和低位；这里的高位和地位是相对的高和低，
70.所述转篮转动连接于升降机构10；所述齿轮组滑动连接于所述升降机构，且所述滑动连接为所述齿轮组与所述升降机构轴向滑动且周向止转。
71.所述转篮能够沿竖向的轴线旋转，还包括能够驱动所述转篮旋转的齿轮组20，所述齿轮组能够沿所述转篮的升降方向往复运动；
72.本实施例中，所述齿轮组的滑动构成驱动所述转篮旋转或者脱离驱动。
73.所述转篮位于所述低位时，所述齿轮组连接所述转篮和/或动力源，以驱动所述转篮旋转，且所述转篮的转速抵顶于所述动力源的输出速度；
74.所述转篮上升到所述高位时，所述齿轮组在重力作下下降并脱离与所述转篮和/或动力源的连接，以使所述转篮不由所述齿轮组驱动。
75.本实施例中，使所述齿轮组保持啮合传动的结构为设于所述拖把桶的桶底的凸台23，通过所述凸台能够抵住所述齿轮组，使其保持在上方的位置，从而实现啮合传动。
76.本发明的单桶升降清洁工具，通过转篮的升降实现在水里清洗拖把和离开水面脱水两种功能，并且在水里清洗时，由于水的阻力存在，清洗时比较费力，本发明通过齿轮组的降速能够达到省力的作用，即、清洗时所述转篮的速度慢但省力，脱水时速度快，同时由于没有水的阻力影响，也不费力；另外，较低的转速还能够防止速度过快使得水溅出来。
77.所述动力源包括了电动、脚踩或手压拖把杆等现有方案，本实施例中，所述拖把为下压旋转拖把；
78.还包括驱动柱30，所述驱动柱能够与所述拖把接驳并由所述拖把驱动旋转，所述驱动柱构成所述动力源；
79.所述驱动柱转动连接于所述转篮，且所述驱动柱与所述转篮同轴设置，也就是所
述驱动柱位于所述转篮的中心位置。
80.如图1到图4所示：所述升降机构包括连接于拖把桶2的升降架101，所述升降架能够沿预设的路径升降并具有高位和低位，所述预设的路径设于所述拖把桶和/或所述升降架；
81.还设有用于使所述升降架停止于所述高位的支撑机构，如图4所示和图5所示：所述支撑机构包括支撑柱102以及具有迷宫滑道1031的支撑块103；
82.所述迷宫滑道具有供所述支撑柱滑入的入口10311以及能够托住所述支撑柱使其位于所述高位的支撑部10312；
83.所述支撑块滑动连接于所述升降架或所述拖把桶，当所述支撑柱滑入所述迷宫滑道时，所述支撑块能够移动以适应所述支撑柱在所述迷宫滑道内的滑动。
84.还包括转篮3，所述转篮转动连接于所述升降架。
85.使用时，拖把置于所述转篮内旋转，当(升降架)转篮位于低位时，拖把桶内可蓄水，旋转的拖把可以清洗；当转篮位于高位时，拖把离开拖把桶内的水，旋转脱水。
86.本发明所述的迷宫滑道，是指通过相配合的定位柱在不规则的滑道内滑动，通过位置的改变实现循环的定位或者脱离，如申请人的在先申请文件(公开号为cn111248824a的发明专利申请)中有过详细的公开，本发明的迷宫滑道与之同理，不过本发明创造性的将所述的迷宫滑道设置为活动结构来适应支撑柱在滑道内的位置变化，可实现升降时升降架只会竖直运动，不需要左右等方向的运动，更加便于升降操作。
87.更具体的，本实施例中，所述支撑块滑动连接于所述升降架，所述支撑柱固定连接于所述拖把桶的内壁或者与所述拖把桶为一体结构。
88.所述升降架具有与所述拖把桶连接的连接部1011，所述连接部包括中空的腔体10111，所述支撑块置于所述腔体内且能够直线运动，以适应所述支撑柱在所述迷宫滑道内的滑动。
89.也就是说，本实施例通过将支撑块直接安装在管式结构内实现直线运动，完成限制支撑块的活动方向，结构简单，寿命高，成本低；
90.另外，如图4和5所示，所述连接部朝向所述支撑柱的一侧同样设有开口，该开口是为了所述支撑柱能够进入所述迷宫滑道内。
91.如图5到图7所示：本发明的脱水装置，还设有限位结构21，所述限位结构用于限制所述升降架上升过程中所述支撑块的位置。
92.即通过限制所述支撑块的位置，以保证在升降架在达到所述高位时，所述支撑柱能够从所述迷宫滑道的入口进入。
93.所述限位结构可采用弹性件来实现所述支撑块的移动复位，也可采用固定设置的结构通过干涉阻挡来实现。
94.具体的，定义所述支撑块的运动方向为方向a，所述腔体在所述方向a的相对两侧为贯穿的开口10112，所述支撑块与所述腔体内滑动时，其两侧能够自所述开口内伸出；
95.所述限位结构为设置于所述支撑块的一侧或两侧的阻挡部，所述阻挡部能够与伸出的所述支撑块干涉，以限制所述支撑块的位置。
96.当一侧设置的时候，可配合弹性件使用。
97.本实施例采用两侧阻挡的结构，可解决弹性件寿命不高，容易实效的问题。
98.所述限位结构包括设于拖把桶内壁的凸条211，所述凸条成对设置，且分别位于所述支撑块的两侧。
99.这里很可以理解的是，由于所述支撑块是能够升降的，所以这里的两侧实际也是根据所述升降架升降的预设路径设置的。
100.通过将支撑块设置在两个所述凸条之间，能够限制所述支撑块的滑动，从而使支撑块在上升或者下降过程中保持同一个位置，进而能够使所述支撑柱能够对准所述迷宫滑道的入口，能够顺利进入迷宫滑道内。
101.而同时，当升降架升至高位时，也就是所述支撑柱进入所述迷宫滑道时，所述支撑块需要移动，此时所述凸条就需要设置让位以便于支撑块的运动，本实施例中，所述凸条的高度小于所述升降架位于高位时的高度；即采用缩短所述凸条的高度的方式进行避让。
102.另外，本实施例中，为了便于所述升降架自所述高位下行时，所述支撑块顺利进入两个所述凸条之间，
103.所述支撑块伸出所述开口的部分，其下沿为倾斜边。
104.本实施例中，如图5所示：所述预设的路径为竖直方向设置的轨道104，所述升降架能够沿所述轨道竖直上升或下降。
105.所述轨道包括位于所述拖把桶的内壁且竖向设置的凸起部，所述升降架设有能够卡合于所述凸起部并沿其滑动的开槽1012。
106.通过简单的凹凸结构完成自由度的限制，能够实现只直线运动的设置，虽然该结构的配合精度不高，但是其具有较高的使用寿命和可靠性。
107.所述升降架包括至少两个连接至所述拖把桶的支脚1013，所述支撑机构设于所述支脚贴近所述拖把桶的一端。
108.本实施例中，所述拖把桶为圆形结构，此时所述支脚设置有3个，具有较好的稳定性。
109.可以理解的是，所述支脚的数量可以根据桶身的结构以及需求任意设置的。
110.所述动力源的具体结构如图1、图2、图8和图9所示：所述拖把的拖把头11具有与所述驱动柱接驳的驱动孔111，所述驱动孔与所述驱动柱为相匹配的多边形结构，也就是通过多边形的结构实现周向止转的功能，由拖把杆直接带动驱动柱旋转。
111.所述拖把头包括内盘112和外盘113，所述内盘与拖把杆连接并能够由所述拖把杆驱动旋转，所述外盘与所述内盘同轴设置且与所述内盘转动连接，所述驱动孔设于所述内盘；所述拖把的擦拭物安装于所述外盘。
112.还包括联动销12，所述联动销设于所述内盘和所述外盘的连接处，且所述联动销能够移动以锁定所述内盘和所述外盘使两者同步转动，或者移动以脱离锁定使所述内盘和所述外盘分离单独转动。
113.所述联动销的一端伸出所述驱动孔的内侧壁并能够沿伸出的方向往复运动；
114.更详细的说：所述联动销的一侧具有一凸块121，所述凸块能够滑入或滑出所述外盘的缺口1131，并且，还设有驱动所述联动销复位的弹性件。
115.所述联动销在常态时，所述内盘和所述外盘锁定同步转动；其伸出的部分受所述驱动柱插的抵顶缩回或部分缩回时，所述内盘和所述外盘分离单独转动；
116.如图1和图10所示：所述外盘与所述转篮的接触位置还设有能够使两者卡合同步
转动的第一齿牙113a、113b。
117.如图4和图5所示：所述驱动柱转动连接于固设于所述拖把桶内的转轴22，所述驱动柱能够绕所述转轴旋转，且能够沿所述转轴的轴向往复滑动；
118.如图13和图14所示：所述驱动柱与所述转篮之间设有能够咬合的第二齿牙30a、30b，并通过所述往复滑动构成咬合或分离，咬合时所述驱动柱与所述转篮相对止转，分离时所述驱动柱与所述转篮分离转动；
119.所述转篮位于所述低位时，所述转轴的一端伸出所述驱动柱的端部，此时所述拖把支撑于所述转轴，且所述第二齿牙脱离咬合；
120.所述转篮位于所述高位时，所述转轴的一端缩进所述驱动柱的端部。此时所述拖把支撑与所述驱动柱，并随着所述拖把的下压，驱动所述驱动柱下移以使所述第二齿牙咬合实现联动。
121.所述齿轮组为行星齿轮机构，如图11和图12所示：其包括太阳轮201、行星轮202、内齿架203以及行星架204；
122.所述行星齿轮机构、所述驱动柱与所述转篮三者同轴设置；
123.所述太阳轮与所述驱动柱之间具有能够咬合的第一棘齿201a、201b，所述行星架与所述转篮之间具有能够咬合的第二棘齿204a、204b，所述第一棘齿与所述第二棘齿位于所述行星齿轮机构的同一侧。
124.所述齿轮组的滑动能够形成上述的与动力源和转篮的连接或脱离，并且本实施例中两个棘齿是同时连接或者脱离的。
125.所述齿轮组安装于所述升降架的凹腔1014，所述齿轮组滑动连接于所述凹腔；所述凹腔的内侧壁与所述齿轮组之间具有防止两者形成相对转动的凹凸结构(包括相匹配的凸柱1015和凹槽1016)。
126.完整的清洗至脱水的过程如下：
127.当升降架位于低位时，所述齿轮组在所述凸台的支撑下保持上方的位置，也就是所述齿轮组和驱动柱以及转篮之间的第一棘齿和第二棘齿都啮合，另外，低位时所述转轴是突出于所述驱动柱的端部的，此时下压拖把给予动力的时候，驱动柱是不受力的，因此所述驱动柱和所述转篮之间的第二齿牙是非咬合状态，两者是分离的，是各自转动的；同时拖把上的内盘和外盘在联动销缩回的情况下，两者也是分离转动的；
128.此时的传动过程为：拖把杆带动内盘转(此为动力源的速度，定义为第一速度，是比较快的)，内盘带动驱动柱转，驱动柱带动齿轮组的输入(太阳轮)，齿轮组的输出(行星架)带动转篮转(此为齿轮组变速后的第二速度，是相对比较慢的)，转篮带动外盘转，这里带动外盘转是通过所述第一齿牙完成的，两者保持同步的速度，对于清洗的效果是更好的，也就是说如果不设置这个第一齿牙，也能够进行清洗；
129.当升降架位于高位时，在重力的作用下，所述齿轮组下降，此时所述第一棘齿和第二棘齿都脱离，也就是所述齿轮组不介入工作；同时在高位时，拖把下压提供动力，是直接压在驱动柱上的，因此在此下压力下，事实上驱动柱与转篮之间的第二齿牙咬合，此时转篮的速度为与内盘一样的第一速度，转篮的第一速度同样传递给拖把的外盘，即、拖把的内盘、外盘和转篮都是由拖把杆所提供的第一速度，该速度较快，利于旋转脱水。
130.以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发
明说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
