一种气泡饮水机的制作方法

1.本实用新型涉及电器领域，具体涉及一种气泡饮水机。


背景技术：

2.随着人们越来越注重饮水健康，气泡水、苏打水之类的饮品越来越受到用户的青睐，同时也推进了气泡饮水机的发展。气泡饮水机的基本结构通常包括水瓶和气瓶，通过向水瓶中充气来制作气泡水，气瓶中充入的气体有限，使用一段时间后就需要更换气瓶，否则会影响气泡水的成品效果，然而用户在使用过程中无法准确判定气瓶中的气体余量，常常在制作一半时发生断气现象，造成饮品的浪费，影响用户的使用体验。
3.因此一些气泡饮水机上设置了监测装置来监测气瓶中的气体余量，如中国专利授权公告号cn102188162b，名称为“家用苏打机的气体计量设备”的专利中公开了一种家用苏打机，它包括适于碳酸化作用的气体的气瓶、附接到水瓶上的附接机构、打开气瓶上的气体释放阀并且将气体导入到水瓶中的阀打开机构、至少检测指示气体释放阀的打开和关闭事件的气体释放传感器和间接气量计，所述间接气量计至少根据从气体释放传感器处接收的数据打开所述气体释放阀的累计时间长度来确定从气瓶中释放的气体的量。
4.又如中国专利申请公开号cn 108852008 a，名称为“一种气泡水机co2气源检测告知系统及方法”的专利中公开一种气泡水机co2气源检测告知系统及方法，该系统co2气源检测告知包括：带nfc标签的气瓶、nfc读取装置、主控板、显示屏、云平台服务器、用户端，所述主控板包括nfc感应电路、比较单元、无线通信单元。
5.又如中国专利授权公告号cn 213748620 u，名称为“气泡水机气体检测装置”的专利中公开了一种气泡水机气体检测装置，包括：第一移动浮块，所述第一移动浮块用于在气体压力的作用下移动；第一弹性元件，与所述第一移动浮块连接，被配置为在第一移动浮块的挤压作用下发生弹性形变；第一led发射管，用于检测第一移动浮块的初始位置；第一led接收管，用于接收所述第一led发射管发出的光信号，以确定第一移动浮块的实时位置。
6.以上监测气瓶中气体余量的机构或结构复杂，或需借助电子元件不够稳定，难以简单有效地对气瓶中气体余量进行监控，用户使用体验不佳。


技术实现要素：

7.针对现有气泡饮水机上用于监测气瓶中气体余量的机构结构复杂，大多需要借助电子元件性能不够稳定的不足，本实用新型的目的在于提供一种气泡饮水机，对气体余量的监测结构进行改进设计，通过简易的结构实现对气瓶中气体余量的监控，结构简单，易于实施，且不需设计电子元件，性能稳定。
8.为实现上述目的，本实用新型提供了如下技术方案：一种气泡饮水机，包括机体，机体上设有水箱、气罐及混合腔，水箱、气罐均与混合腔连通，所述机体上设有称重机构，所述称重机构用于称量气罐的重量。
9.本技术方案中，机体上设置了混合腔，水箱中的水和气罐中的气均可以通到混合
腔中进行水气混合，制作定量的气泡水，同时机体上设有称重机构，当气罐中的气体余量发生变化时，气罐的整体重量也随之发生变化，并通过称重机构进行反映，通过监测气罐的重量变化来监测气罐中的气体余量，结构简单，易于实施，且不需设计电子元件，性能稳定。
10.本实用新型还进一步设置为：所述称重机构包括连杆及支架，连杆的中部通过转轴转动设置在支架上形成杠杆，气罐悬设在连杆的一端以使气罐可以随连杆绕转轴转动。通过本设置，连杆与支架形成一个杠杆，连杆可以在支架上转动，当连杆一端悬空的气罐中气体减少时，气罐的整体重量也随之减少，此时在杠杆的作用下，连杆会重新建立平衡，即连杆的端部高度随之发生变化，从而可以反映气罐中的气体余量变化。
11.本实用新型还进一步设置为：所述称重机构还包括设置在连杆上的弹簧，弹簧对连杆产生的扭矩方向和气罐对连杆产生的扭矩方向相反。通过本设置，因为气罐的重量较重，单靠杠杆很难实现复位，所以在连杆上又设置了弹簧，通过弹簧进行拉力补偿，保证气罐内气体减少的过程中，连杆可以绕转轴转动，从而准确反映出气体的余量变化。
12.本实用新型还进一步设置为：所述弹簧的最大弹力与弹簧弹力的作用线到转轴的距离的乘积大于空罐状态下气罐的重力与气罐重力的作用线到转轴的距离的乘积。通过本设置，弹簧最大弹力对连杆产生的扭矩必须大于空罐状态下气罐重力对连杆产生的扭矩，从而保证空的气罐可以被弹簧拉起，保持悬空状态。
13.本实用新型还进一步设置为：所述弹簧的弹力作用线到转轴的距离大于空罐状态下气罐重力的作用线到转轴的距离。通过本设置，当需要的扭矩一定时，力矩越大，力越小，从而可以减小弹簧的拉力，提高弹簧的使用寿命，降低弹簧的使用成本。
14.本实用新型还进一步设置为：所述连杆上的一端设有重量指示标，机体的外壳上设有显示窗，重量指示标朝向显示窗布置。通过本设置，用户可以透过显示窗观察重量显示标，重量指示标的位置随连杆的转动而变化，重量指示标与显示窗的相对位置会发生变化，透过显示窗能观察到不同位置的重量显示标，即重量指示标能够实时地显示气罐的重量变化，从而准确反映气体的余量。
15.本实用新型还进一步设置为：所述显示窗上设有空罐刻度值。通过本设置，空罐刻度值即是警戒线，当重量指示标的位置超过空罐刻度值，即代表气罐中气体已经不足，无法制作合格的气泡水饮品，提醒用户更换气罐。
16.本实用新型还进一步设置为：所述机体包括底座以及由底座的上端向前延伸的机头，底座内的空间形成容纳腔，连杆设置在机头内，连杆的一端设在机头的后端，连杆的另一端设在机头的前端。通过本设置，气罐设置在底座内的竖向空间中，连杆设置在机头的横向空间中，气罐安装在连杆的后端，连杆的前端面向用户，方便用户观察，机体的结构与杠杆的结构相结合，避免气罐过大占用空间，影响整机造型。
17.本实用新型还进一步设置为：所述机体上设有支撑座，支撑座位于容纳腔的底部，气罐与支撑座之间具有缓冲间隙，当气罐移动至与支撑座接触时，支撑座对气罐进行支撑限位。通过本设置，支撑座用于限制气罐的移动位置，避免因为气罐过重导致弹簧的拉伸失效使得气罐过度位移，正常状态下气罐与支撑座不接触，气罐保持悬空状态，当气罐过重时，支撑座对气罐进行支撑，减少弹簧的拉伸力，提高弹簧的使用可靠性。
18.本实用新型还进一步设置为：所述支撑座采用柔性材料制成。通过本设置，气罐与支撑座接触时为柔性接触，避免气罐与支撑座硬性接触造成损伤。
19.本实用新型的优点是：1)机体上设有称重机构，当气罐中的气体余量发生变化时，气罐的整体重量也随之发生变化，并通过称重机构进行反映，通过监测气罐的重量变化来监测气罐中的气体余量，结构简单，易于实施，且不需设计电子元件，性能稳定。2)设计了一种杠杆称重机构，连杆可以在支架上转动，当连杆一端悬空的气罐中气体减少时，连杆也会发生转动，其端部高度随之发生变化，从而可以反映气罐中的气体余量。在连杆上又设置了弹簧，通过弹簧进行拉力补偿，保证气罐内气体减少的过程中，连杆可以绕转轴转动。3)用户可以透过显示窗观察重量显示标，重量指示标的位置随连杆的转动而变化，重量指示标能够实时地显示气罐的重量变化，从而准确反映气体的余量。显示窗上设有空罐刻度值，当重量指示标的位置超过空罐刻度值，即代表气罐中气体已经不足，提醒用户更换气罐。4)机体上在气罐的底部设有支撑座，当气罐过重时，支撑座对气罐进行支撑，减少弹簧的拉伸力，提高弹簧的使用可靠性。
附图说明
20.图1为本实用新型实施例1中气泡饮水机的结构示意图；

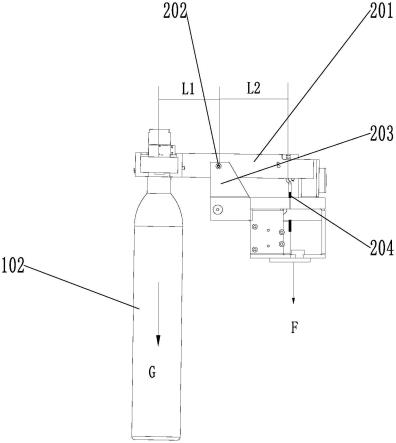

21.图2为本实用新型实施例1中称重机构的结构示意图；
22.图3为本实用新型实施例1中称重机构的另一种结构示意图；
23.图4为本实用新型实施例2中称重机构处的结构示意图；
24.图5为本实用新型实施例2中显示窗处的结构示意图；
25.图6为本实用新型实施例3中气泡饮水机的内部结构示意图；
26.图7为本实用新型实施例3中气罐过重时气泡饮水机的内部结构示意图。
27.附图标记：机体100、水箱101、气罐102、显示窗103、空罐刻度值104、底座105、机头106、支撑座107、连杆201、转轴202、支架203、弹簧204、重量指示标205。
具体实施方式
28.在本实施例的描述中，需要说明的是，如出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”、“前”、“后”等，其所指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此，不能理解为对本实用新型的限制。此外，如出现术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
29.下面结合说明书附图和具体实施例对本实用新型作进一步说明。
30.实施例1：如图1、图2、图3中所示，
31.一种气泡饮水机，包括机体100，机体100上设有水箱101、气罐102及混合腔，水箱101、气罐102均与混合腔连通，水箱101中的水和气罐102中的气均可以通到混合腔中进行水气混合，制作定量的气泡水。机体100上设有称重机构，称重机构用于称量气罐102的重量，当气罐102中的气体余量发生变化时，气罐102的整体重量也随之发生变化，并通过称重机构进行反映，通过监测气罐102的重量变化来监测气罐102中的气体余量，结构简单，易于实施，且不需设计电子元件，性能稳定。
32.称重机构包括连杆201、转轴202、支架203，支架203可以安装在机体100内，也可以
为机体100的一部分一体成型，减少装配工艺，转轴202安装在连杆201中间段部位，转轴202穿过连杆201并与支架203连接，以使连杆201可以绕转轴202相对支架203发生转动，形成一个杠杆。气罐102悬设在连杆201的一端，气罐102通过紧配夹紧的方式固定在连杆201上，如通过吊装，螺纹、卡扣、焊接或者胶粘等方式与连杆201固定，从而使得气罐102可以随连杆201绕转轴202转动，气罐102最佳为悬空状态，当气罐102中气体减少时，气罐102的整体重量也随之减少，此时在杠杆的作用下，连杆201会重新建立平衡，即连杆201的端部高度随之发生变化，从而可以反映气罐102中的气体余量变化。
33.为了使得气罐102能够更好地位移，连杆201上还设有弹簧204，弹簧204对连杆201产生的扭矩方向和气罐102对连杆201产生的扭矩方向相反，弹簧204可以和气罐102分别位于转轴202的两侧，如图2中所示，最佳弹簧204安装在连杆201的另一端，与气罐102相对，产生拉伸力，弹簧204也可以和气罐102一起位于转轴202的同一侧，如图3中所示。因为气罐102的重量较重，单靠杠杆很难实现复位，所以在连杆201上又设置了弹簧204，通过弹簧204进行拉力补偿，保证气罐102内气体减少的过程中，连杆201可以绕转轴202转动，从而准确反映出气体的余量变化。
34.为了保证空的气罐102可以被弹簧204拉起，保持悬空状态，弹簧204最大弹力对连杆201产生的扭矩必须大于空罐状态下气罐102重力对连杆201产生的扭矩，气罐102重力为g，气罐102重力的力臂为l1，弹簧204弹力为f，弹簧204弹力的力臂为l2，因此弹簧204的最大弹力与弹簧204弹力的作用线到转轴202的距离的乘积大于空罐状态下气罐102重力与气罐102重力的作用线到转轴202的距离的乘积，f
max
*l2＞g
空
*l1。更进一步地，弹簧204弹力的作用线到转轴202的距离大于空罐状态下气罐102重力的作用线到转轴202的距离，l2＞l1，当需要的扭矩一定时，力矩越大，力越小，从而可以减小弹簧204的拉力，提高弹簧204的使用寿命，降低弹簧204的使用成本。
35.实施例2：基于以上实施例中的结构，如图4、图5中所示，本实施例中连杆201上的一端设有重量指示标205，机体100的外壳上设有显示窗103，重量指示标205朝向显示窗103布置，重量指示标205识为一种显示信号，可以为记号笔画的彩色图案，可以是纸质或塑料标贴，可以为连杆201上的一种差异结构等，显示窗103为透明窗口，可以为透明塑料、玻璃等材料，显示窗103嵌套安装在机体100上，可以通过螺钉、胶粘或者紧配、卡扣等方式固定安装。用户可以透过显示窗103观察重量显示标，重量指示标205的位置随连杆201的转动而变化，随着气体的减少，气罐102所在的连杆201一端会上升，重量指示标205所在的连杆202另一端会下降，重量指示标205与显示窗103的相对位置会发生变化，透过显示窗103能观察到不同位置的重量显示标，即重量指示标205能够转化显示气罐102的重量，从而准确反映气体的余量。显示窗103上设有空罐刻度值104，空罐刻度值104即是警戒线，当重量指示标205的位置超过空罐刻度值104，即代表气罐102中气体已经不足，无法制作合格的气泡水饮品，提醒用户更换气罐102。
36.在一些产品中，机体100通常包括底座105以及由底座105的上端向前延伸的机头106，底座105放置在台面上，机头106前端的下端设置出水口。底座105内的空间形成容纳腔，气罐102设置在容纳腔中，连杆201设置在机头106内，连杆201的一端设在机头106的后端用于连接气罐102，连杆201的另一端设在机头106的前端用于连接弹簧204和设置重量指示标205，气罐102设置在底座105内的竖向空间中，连杆201设置在机头106的横向空间中，
气罐102安装在连杆201的后端，连杆201的前端面向用户，方便用户观察重量指示标205，机体100的结构与杠杆的结构相结合，避免气罐102过大占用空间，影响整机造型。
37.实施例3：基于以上实施例中的结构，本实施中机体100上设有支撑座107，支撑座107位于容纳腔的底部，气罐102与支撑座107之间具有缓冲间隙，当气罐102移动至与支撑座107接触时，支撑座107对气罐102进行支撑限位。支撑座107用于限制气罐102的移动位置，避免因为气罐102过重导致弹簧204的拉伸失效使得气罐102过度位移。如图6中所示，正常状态下气罐102与支撑座107不接触，气罐102保持悬空状态；如图7中所示，当气罐102过重时，气罐102下移与支撑柱接触，支撑座107对气罐102进行支撑，减少弹簧204的拉伸力，提高弹簧204的使用可靠性。支撑座107采用柔性材料制成，比如泡沫，海绵等柔性材料，气罐102与支撑座107接触时为柔性接触，避免气罐102与支撑座107硬性接触造成损伤。
38.上述实施例对本实用新型的具体描述，只用于对本实用新型进行进一步说明，不能理解为对本实用新型保护范围的限定，本领域的技术工程师根据上述实用新型的内容对本实用新型作出一些非本质的改进和调整均落入本实用新型的保护范围之内。
