一种迅速降温的复合防火门的制作方法

1.本实用新型涉及复合防火门技术领域，具体为一种迅速降温的复合防火门。


背景技术：

2.防火门是指在一定时间内能满足耐火稳定性、完整性和隔热性要求的门。防火门是消防设备中的重要组成部分，是社会防火中的重要一环。它是设在防火分区间、疏散楼梯间、垂直竖井等具有一定耐火性的防火分隔物。
3.一般的复合防火门在使用时存在降温效果差的问题，为此，我们提出一种迅速降温的复合防火门。


技术实现要素：

4.本实用新型的目的在于提供一种迅速降温的复合防火门，以解决上述背景技术中提出一般的复合防火门在使用时存在降温效果差的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种迅速降温的复合防火门，包括：
6.防火门框，所述防火门框的内端面开设有密封槽，所述防火门框的内部设置有防火门板，所述防火门框与防火门板连接处设置有连接铰链，所述防火门板的边沿处开设有装配槽，且装配槽内安装有密封条；
7.循环冷却泵，其通过螺栓安装在所述防火门板的内侧端面，所述循环冷却泵的底端设置有电源，且电源安装在防火门板上，所述循环冷却泵的输出端连接有降温水管，且降温水管安装在防火门板内，所述循环冷却泵的输入端连接有散热水管，且散热水管安装在防火门板上。
8.优选的，所述装配槽与密封条连接处设置有密封胶，且装配槽与密封条之间为胶粘连接。
9.优选的，所述防火门板通过连接铰链与防火门框之间为转动连接，所述密封条的顶端结构为弧形结构，且密封条与密封槽之间相互匹配。
10.优选的，所述循环冷却泵通过散热水管与降温水管之间相互连通，所述降温水管呈s型分布，所述循环冷却泵通过导线与电源之间电性连接。
11.优选的，所述防火门板还设有：
12.承载钢架，其安装在所述防火门板的内部，所述承载钢架之间形成降温通道，所述承载钢架一侧设置有夹持槽，所述夹持槽设在防火门板内，且夹持槽内安装有真空管。
13.优选的，所述承载钢架的结构为“工”字型结构，所述夹持槽与真空管之间相互匹配。
14.优选的，所述夹持槽的一侧设置有加强钢板，所述降温水管的一侧设置有防火承载板，所述防火承载板与加强钢板的侧端面均涂覆有防火涂层，所述防火门板上嵌装有钢化玻璃窗，所述钢化玻璃窗的一侧设置有把手，且把手安装在防火门板上。
15.与现有技术相比，本实用新型的有益效果是：
16.本实用新型设置密封条能够在防火门板与防火门框闭合时嵌入密封槽中，以此能对防火门板与防火门框之间的缝隙进行密闭处理，从而能达到防烟尘的效果，密封条顶端的弧形设置能方便防火门板的开合；设置的循环冷却泵能使冷却液在散热水管、降温水管中进行循环，以此能通过冷却液的循环流通能带走防火门板外侧的高温，从而能达到迅速降温的效果。
17.本实用新型通过设置“工”字型结构的承载钢架能起到防冲击的效果，承载钢架能够保证复合防火门的承载效果，通过承载钢架之间形成的降温通道能够方便温度的扩散，以此能降低局部温度过高的问题，同时通过s型结构的降温水管能均匀的吸收防火门板外侧的高温，从而能保证复合防火门的隔温效果。
18.本实用新型在夹持槽内安装的真空管能使复合防火门起到隔音的效果，同时通过夹持槽对真空管的夹持能起到防护的效果，避免对真空管造成损坏，设置的加强钢板、防火承载板能保证防火门板的防护效果，并且在加强钢板、防火承载板上涂覆的防火涂层能提高防火门的防火效果。
附图说明

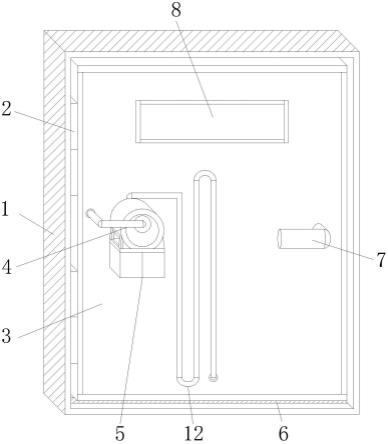

19.图1为本实用新型结构示意图；
20.图2为本实用新型防火门板内部结构示意图；
21.图3为本实用新型降温水管分布结构示意图；
22.图4为本实用新型防火门板内部横截面结构示意图。
23.图中：1、防火门框；2、连接铰链；3、防火门板；4、循环冷却泵；5、电源；6、密封槽；7、把手；8、钢化玻璃窗；9、装配槽；10、密封条；11、降温水管；12、散热水管；13、防火承载板；14、防火涂层；15、承载钢架；16、降温通道；17、夹持槽；18、真空管；19、加强钢板。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1-图3，一种迅速降温的复合防火门，包括：防火门框1，防火门框1的内端面开设有密封槽6，防火门框1的内部设置有防火门板3，防火门框1与防火门板3连接处设置有连接铰链2，防火门板3通过连接铰链2与防火门框1之间为转动连接，以此对防火门进行开合，防火门板3的边沿处开设有装配槽9，且装配槽9内安装有密封条10，装配槽9与密封条10连接处设置有密封胶，且装配槽9与密封条10之间为胶粘连接，密封条10的顶端结构为弧形结构，且密封条10与密封槽6之间相互匹配，设置密封条10能够在防火门板3与防火门框1闭合时嵌入密封槽6中，以此能对防火门板3与防火门框1之间的缝隙进行密闭处理，从而能达到防烟尘的效果，密封条10顶端的弧形设置能方便防火门板3的开合；循环冷却泵4，其通过螺栓安装在防火门板3的内侧端面，循环冷却泵4的底端设置有电源5，且电源5安装在防火门板3上，循环冷却泵4的输出端连接有降温水管11，且降温水管11安装在防火门板3内，
循环冷却泵4的输入端连接有散热水管12，且散热水管12安装在防火门板3上，循环冷却泵4通过散热水管12与降温水管11之间相互连通，降温水管11呈s型分布，同时通过s型结构的降温水管11能均匀的吸收防火门板3外侧的高温，从而能保证复合防火门的隔温效果，循环冷却泵4通过导线与电源5之间电性连接，设置的循环冷却泵4能使冷却液在散热水管12、降温水管11中进行循环，以此能通过冷却液的循环流通能带走防火门板3外侧的高温，从而能达到迅速降温的效果。
26.如图4所示，一种迅速降温的复合防火门，包括：承载钢架15，其安装在防火门板3的内部，承载钢架15的结构为“工”字型结构，通过设置“工”字型结构的承载钢架15能起到防冲击的效果，承载钢架15能够保证复合防火门的承载效果，承载钢架15之间形成降温通道16，通过承载钢架15之间形成的降温通道16能够方便温度的扩散，以此能降低局部温度过高的问题，承载钢架15一侧设置有夹持槽17，夹持槽17设在防火门板3内，且夹持槽17内安装有真空管18，夹持槽17与真空管18之间相互匹配，在夹持槽17内安装的真空管18能使复合防火门起到隔音的效果，同时通过夹持槽17对真空管18的夹持能起到防护的效果，避免对真空管18造成损坏，夹持槽17的一侧设置有加强钢板19，降温水管11的一侧设置有防火承载板13，防火承载板13与加强钢板19的侧端面均涂覆有防火涂层14，设置的加强钢板19、防火承载板13能保证防火门板3的防护效果，并且在加强钢板19、防火承载板13上涂覆的防火涂层14能提高防火门的防火效果，防火门板3上嵌装有钢化玻璃窗8，钢化玻璃窗8的一侧设置有把手7，且把手7安装在防火门板3上，通过把手7能方便转动开合复合防火门，设置的钢化玻璃窗8能方便观察复合防火门外部的情况。
27.工作原理：首先在使用复合防火门时，将防火门框1通过水泥浇筑到墙体内，防火门板3通过连接铰链2安装在防火门框1上，通过把手7能方便转动开合复合防火门，设置的钢化玻璃窗8能方便观察复合防火门外部的情况，密封条10通过密封胶能粘接在防火门板3上的装配槽9内，当关闭防火门板3时，密封条10能卡入密封槽6中，以此对防火门框1与防火门板3之间缝隙进行密封，达到防烟尘的效果，当出现火灾时，关闭防火门板3，设置的电源5能为循环冷却泵4的工作提供电能，启动循环冷却泵4，循环冷却泵4工作能驱动冷却液在散热水管12、降温水管11中进行循环流通，以此来达到快速对复合门板降温的效果，同时通过设置“工”字型结构的承载钢架15能起到防冲击的效果，承载钢架15之间形成的降温通道16能够方便温度的扩散，在夹持槽17内安装的真空管18能使复合防火门起到隔音的效果，在加强钢板19、防火承载板13上涂覆的防火涂层14能提高防火门的防火效果，加强钢板19、防火承载板13和承载钢架15安装在防火门板3内，提高防火门板3的防护效果。
