一种厨房机械用防倾倒安全保护装置及搅拌机的制作方法

1.本实用新型涉及厨房机械技术领域，尤其涉及一种厨房机械用防倾倒安全保护装置及搅拌机。


背景技术：

2.厨房，是指可在内准备食物并进行烹饪的房间，一个现代化的厨房通常有的设备包括炉具、流理台、各类搅拌机、剥蒜机等电动类厨房机械及储存食物的设备，纵观中国历史上厨房格局的演变，它一方面取决于生产力的发展，另一方面也决定于当地的自然条件和居民的生活习惯，通过不同时期的演变，厨房的功能性逐渐走向合理。
3.目前市场上的各类搅拌机、剥蒜机等电动类厨房机械，但目前的厨房用搅拌机不具有提高稳定性的防护结构，当产品倾倒或用户使用不当时，非常容易造成机械伤害事故。
4.因此，有必要提供一种新的厨房机械用防倾倒安全保护装置及搅拌机解决上述技术问题。


技术实现要素：

5.为解决上述技术问题，本实用新型提供一种具有提高稳定性的厨房机械用防倾倒安全保护装置及搅拌机。
6.本实用新型提供的厨房机械用防倾倒安全保护装置及搅拌机，包括搅拌机本体，所述搅拌机本体的底部设置有支撑座，所述支撑座包括底座、挡板和支撑板，所述底座的顶部固定连接有挡板，所述底座的外侧固定连接有支撑板。
7.为了达到提高支撑杆稳定性的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述支撑板的外侧固定连接有加固板，所述加固板对称设置有两个。
8.为了达到提高加固板底部摩擦力的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述加固板的底部固定连接有橡胶垫，所述橡胶垫的底部设置有防滑纹。
9.为了达到散热的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述底座的内壁开设有通孔。
10.为了达到对搅拌机保护的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述挡板的一侧固定连接有垫块。
11.为了达到提高支撑杆牢固度的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述支撑板的顶部固定连接有加固块，所述加固块的一侧与底座的一侧固定连接。
12.为了达到对搅拌机底部保护的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述底座内腔的底部固定连接有保护垫，所述保护垫的顶部设置有防滑凸点。
13.为了达到便于使用者拿取搅拌机的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述搅拌机本体的一侧固定连接有把手，所述把手的外侧设置有防滑纹。
14.为了达到便于使用者移动底座的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述底座的一侧固定连接有握把，所述握把的外侧设置有防滑纹。
15.为了达到加速搅拌机底部散热的目的，作为本实用新型提供一种厨房机械用防倾倒安全保护装置及搅拌机，优选的，所述底座的底部开设有通槽，所述保护垫固定在通槽的外侧。
16.与现有技术相比，本实用新型的有益效果是：
17.该厨房机械用防倾倒安全保护装置及搅拌机，通过底座上部的挡板对搅拌机本体的外侧进行防护，防止搅拌机本体在使用的过程中倾倒，底座外侧的支撑板和加固板对底座进行支撑稳定，提高底座的稳定性，从而提高搅拌机本体的稳定性，对搅拌机本体进行支撑防护，防止搅拌机本体在使用时倾倒，解决了目前的厨房用搅拌机不具有提高稳定性的防护结构，当产品倾倒或用户使用不当时，非常容易造成机械伤害事故的问题。
附图说明

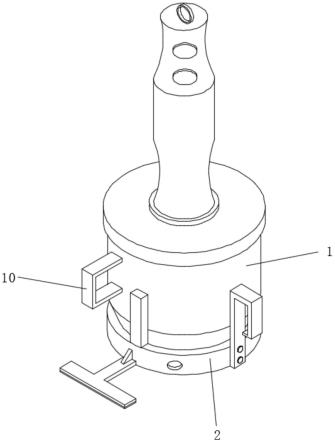

18.图1为本实用新型提供的厨房机械用防倾倒安全保护装置及搅拌机的一种较佳实施例的结构示意图；
19.图2为本实用新型中支撑座的结构示意图；
20.图3为本实用新型中支撑板的底部结构示意图；
21.图4为本实用新型中搅拌机本体的结构示意图；
22.图5为本实用新型中挡板和垫块的连接结构示意图。
23.图中标号：1、搅拌机本体；2、支撑座；21、底座；22、挡板；23、支撑板；3、加固板；4、握把；5、通孔；6、垫块；7、加固块；8、保护垫；9、橡胶垫；10、把手；11、通槽。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得所有其他实施例，都属于本实用新型的保护范围。可以理解的是，附图仅仅提供参考与说明用，并非用来对本实用新型加以限制。附图中显示的连接关系仅仅是为了便于清晰描述，并不限定连接方式。
25.需要说明的是，当一个组件被认为是“连接”另一个组件时，它可以是直接连接到另一个组件，或者可能同时存在居中组件。除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新
型中的具体含义。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。
26.请结合参阅图1、图2、图3、图4和图5，其中图1为本实用新型提供的厨房机械用防倾倒安全保护装置及搅拌机的一种较佳实施例的结构示意图；
27.图2为本实用新型中支撑座的结构示意图；图3为本实用新型中支撑板的底部结构示意图；图4为本实用新型中搅拌机本体的结构示意图；图5为本实用新型中挡板和垫块的连接结构示意图。一种厨房机械用防倾倒安全保护装置及搅拌机，包括搅拌机本体1和支撑座2。
28.在具体实施过程中，如图1和图2所示，搅拌机本体1的底部设置有支撑座2，支撑座2包括底座21、挡板22和支撑板23，底座21的顶部固定连接有挡板22，底座21的外侧固定连接有支撑板23。
29.需要说明的是：在使用时，使用者将搅拌机本体1放入底座21的内部，通过底座21上部的挡板22对搅拌机本体1的外侧进行防护，防止搅拌机本体1在使用的过程中倾倒，底座21外侧的支撑板23和加固板3对底座21进行支撑稳定，提高底座21的稳定性，从而提高搅拌机本体1的稳定性，对搅拌机本体1进行支撑防护，防止搅拌机本体1在使用时倾倒，通过在支撑板23的外侧设置加固板3，可以提高支撑板23的稳定性，从而提高对搅拌机本体1的防护效果，通过在加固板3的底部设置橡胶垫9，可以增加加固板3底部的摩擦力，防止底座21打滑，通过在底座21的内部开设有通孔5，同时在底座21的底部设置通槽11，可以加速搅拌机本体1底部的散热速率，通过在底座21的一侧设置握把4，便于使用者拿取底座21，通过在底座21的内部设置保护垫8，可以增加底座21内部与搅拌机本体1之间的摩擦力，同时可以对搅拌机本体1的底部提供保护。
30.参考图2和图3所示，支撑板23的外侧固定连接有加固板3，加固板3对称设置有两个。
31.加固板3的底部固定连接有橡胶垫9，橡胶垫9的底部设置有防滑纹。
32.需要说明的是：通过在支撑板23的外侧设置加固板3，可以提高支撑板23的稳定性，从而提高对搅拌机本体1的防护效果，通过在加固板3的底部设置橡胶垫9，可以增加加固板3底部的摩擦力，防止底座21打滑。
33.参考图2所示，底座21的内壁开设有通孔5。
34.底座21的底部开设有通槽11，保护垫8固定在通槽11的外侧。
35.底座21的一侧固定连接有握把4，握把4的外侧设置有防滑纹。
36.底座21内腔的底部固定连接有保护垫8，保护垫8的顶部设置有防滑凸点。
37.需要说明的是：通过在底座21的内部开设有通孔5，同时在底座21的底部设置通槽11，可以加速搅拌机本体1底部的散热速率，通过在底座21的一侧设置握把4，便于使用者拿取底座21，通过在底座21的内部设置保护垫8，可以增加底座21内部与搅拌机本体1之间的摩擦力，同时可以对搅拌机本体1的底部提供保护。
38.参考图2和图5所示，挡板22的一侧固定连接有垫块6。
39.支撑板23的顶部固定连接有加固块7，加固块7的一侧与底座21的一侧固定连接。
40.需要说明的是：通过在挡板22的一侧设置垫块6，可以将挡板22与搅拌机本体1隔离，防止挡板22对搅拌机本体1造成伤害，通过在支撑板23的顶部设置加固块7，可以提高支
撑板23与底座21之间的连接强度，从而提高支撑板23的牢固度。
41.参考图2所示，搅拌机本体1的一侧固定连接有把手10，把手10的外侧设置有防滑纹。
42.需要说明的是：通过在搅拌机本体1的一侧设置把手10，便于使用者拿取搅拌机本体1。
43.本实用新型提供的一种厨房机械用防倾倒安全保护装置及搅拌机的工作原理如下：
44.在使用时，使用者将搅拌机本体1放入底座21的内部，通过底座21上部的挡板22对搅拌机本体1的外侧进行防护，防止搅拌机本体1在使用的过程中倾倒，底座21外侧的支撑板23和加固板3对底座21进行支撑稳定，提高底座21的稳定性，从而提高搅拌机本体1的稳定性，对搅拌机本体1进行支撑防护，防止搅拌机本体1在使用时倾倒，通过在支撑板23的外侧设置加固板3，可以提高支撑板23的稳定性，从而提高对搅拌机本体1的防护效果，通过在加固板3的底部设置橡胶垫9，可以增加加固板3底部的摩擦力，防止底座21打滑，通过在底座21的内部开设有通孔5，同时在底座21的底部设置通槽11，可以加速搅拌机本体1底部的散热速率，通过在底座21的一侧设置握把4，便于使用者拿取底座21，通过在底座21的内部设置保护垫8，可以增加底座21内部与搅拌机本体1之间的摩擦力，同时可以对搅拌机本体1的底部提供保护，通过在挡板22的一侧设置垫块6，可以将挡板22与搅拌机本体1隔离，防止挡板22对搅拌机本体1造成伤害，通过在支撑板23的顶部设置加固块7，可以提高支撑板23与底座21之间的连接强度，从而提高支撑板23的牢固度，通过在搅拌机本体1的一侧设置把手10，便于使用者拿取搅拌机本体1。
45.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
