一种长龙洗碗机防水主板的制作方法

1.本实用新型涉及洗碗机技术领域，具体为一种长龙洗碗机防水主板。


背景技术：

2.长龙洗碗机主要用于大型餐饮和餐具消毒中心，长龙洗碗机的工作原理是自上而下的多次高温高压喷淋清洗。水进入洗碗机后，洗碗机底部的发热元件迅速升温，高温高压的水对餐具表面进行机械清洗。另外，洗涤用品和热水分解餐具表面的油污和残渣，达到清洁和杀菌两种功能，从而达到清洁的效果。
3.长龙洗碗机由于进行洗碗工作，所处的工作环境比较潮湿，现有的一些长龙洗碗机主板安装在长龙洗碗机壳体的内部，底部设置有底板，以达到防水效果，但长期使用的时候，水汽容易附着在主板上，导致主板损坏，不方便长龙洗碗机的正常使用。


技术实现要素：

4.本实用新型的目的在于提供一种长龙洗碗机防水主板，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种长龙洗碗机防水主板，包括主板本体以及用于安装所述主板本体的防水壳，所述防水壳内安装有两个对称的滑杆，所述滑杆上滑动安装有两个滑块，所述滑块上固定安装有两个夹持块，所述防水壳上安装有螺杆组件，所述螺杆组件上螺纹连接有两个螺纹方向相反的螺纹块，所述螺纹块与所述滑块固定连接，所述主板本体的两侧插装在两个所述夹持块上，所述夹持块的一侧通过设有的销钉转动安装有侧夹持组件，所述侧夹持组件的一端抵止在所述主板本体上；
6.所述防水壳的两侧安装有两个对称的散热框，所述散热框内安装有风扇，所述散热框内固定安装有防水透气膜安装板，所述防水壳的侧表面上卡合安装有密封盖板。
7.优选的，所述螺杆组件包括螺纹杆、手轮、锁紧套和锁紧螺钉，所述螺纹杆通过轴承转动安装在所述防水壳内，且一端与所述手轮固定连接，所述锁紧套套装在所述螺纹杆上，且固定安装在所述防水壳上，所述锁紧螺钉螺纹连接在所述锁紧套上，且一端抵止在所述螺纹杆上，所述螺纹块螺纹连接在所述螺纹杆上。
8.优选的，所述侧夹持组件包括z型板、转动杆和夹持片，所述z型板的一端转动安装在所述夹持块上，且另一端与所述转动杆螺纹连接，所述夹持片通过轴承转动安装在所述转动杆上，且一端抵止在所述主板本体上。
9.优选的，所述密封盖板固定安装有凸环，所述凸环上套装有密封垫。
10.优选的，所述防水壳下方设置有多个对称分布的固定片，其中两个所述固定片之间安装有阻尼杆，所述阻尼杆上套装有弹簧，所述弹簧的两端分别焊接在两个所述固定片上。
11.优选的，所述防水壳的下方设置有条形板，所述条形板与其中两个所述固定片固定连接。
12.优选的，所述条形板的一侧设置有固定安装部，所述固定安装部上开设有安装孔。
13.与现有技术相比，本实用新型的有益效果是：
14.第一、本长龙洗碗机防水主板中，通过防水壳有利于提高对主板本体的防护和防水性能，防水壳内安装的螺杆组件方便带动两个螺纹块相对或相反运动，带动两个滑块在滑杆上平稳移动，从而方便根据主板本体长度，调节两个夹持块的夹持位置，方便对不同尺寸的主板本体进行夹持，提高对主板本体夹持的牢固性和适用性，通过侧夹持组件方便对主板本体的侧面进行夹持，抵止在夹持块上，进一步提高夹持的牢固性；
15.第二、本长龙洗碗机防水主板中，通过散热框内安装的风扇有利于将防水壳内主板本体产生的热量进行排出，降低内部温度，提高主板本体的使用寿命，通过散热框内固定安装的防水透气膜安装板，有利于对水汽进行阻隔，同时方便空气的流通，避免水进入防水壳内主板本体造成损坏，通过密封盖板打开防水壳，进行零部件的安装和拆卸。
附图说明

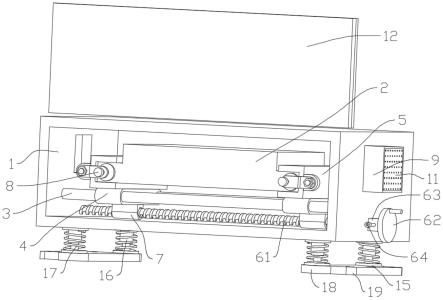

16.图1为本实用新型的结构示意图之一；
17.图2为本实用新型的结构示意图之二；
18.图3为本实用新型的防水壳内部结构视图；
19.图4为图3中a处局部放大图。
20.图中：1、防水壳；2、主板本体；3、滑杆；4、滑块；5、夹持块；6、螺杆组件；61、螺纹杆；62、手轮；63、锁紧套；64、锁紧螺钉；7、螺纹块；8、侧夹持组件；81、z型板；82、转动杆；83、夹持片；9、散热框；10、风扇；11、防水透气膜安装板；12、密封盖板；13、凸环；14、密封垫；15、固定片；16、阻尼杆；17、弹簧；18、条形板；19、固定安装部；20、安装孔。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-4，本实用新型提供一种技术方案：一种长龙洗碗机防水主板，包括主板本体2以及用于安装主板本体2的防水壳1，防水壳1内安装有两个对称的滑杆3，滑杆3上滑动安装有两个滑块4，滑块4上固定安装有两个夹持块5，防水壳1上安装有螺杆组件6，螺杆组件6上螺纹连接有两个螺纹方向相反的螺纹块7，螺纹块7与滑块4固定连接，主板本体2的两侧插装在两个夹持块5上，夹持块5的一侧通过设有的销钉转动安装有侧夹持组件8，侧夹持组件8的一端抵止在主板本体2上，通过防水壳1有利于提高对主板本体2的防护和防水性能，防水壳1内安装的螺杆组件6方便带动两个螺纹块7相对或相反运动，带动两个滑块4在滑杆3上平稳移动，从而方便根据主板本体2长度，调节两个夹持块5的夹持位置，方便对不同尺寸的主板本体2进行夹持，提高对主板本体2夹持的牢固性和适用性，通过侧夹持组件8方便对主板本体2的侧面进行夹持，抵止在夹持块5上，进一步提高夹持的牢固性；
23.防水壳1的两侧安装有两个对称的散热框9，散热框9内安装有风扇10，散热框9内固定安装有防水透气膜安装板11，防水壳1的侧表面上卡合安装有密封盖板12，通过散热框
9内安装的风扇10有利于将防水壳1内主板本体2产生的热量进行排出，降低内部温度，提高主板本体2的使用寿命，通过散热框9内固定安装的防水透气膜安装板11，有利于对水汽进行阻隔，同时方便空气的流通，避免水进入防水壳1内主板本体2造成损坏，通过密封盖板12打开防水壳1，进行零部件的安装和拆卸。
24.本实施例中，优选的，螺杆组件6包括螺纹杆61、手轮62、锁紧套63和锁紧螺钉64，螺纹杆61通过轴承转动安装在防水壳1内，且一端与手轮62固定连接，锁紧套63套装在螺纹杆61上，且固定安装在防水壳1上，锁紧螺钉64螺纹连接在锁紧套63上，且一端抵止在螺纹杆61上，螺纹块7螺纹连接在螺纹杆61上，手轮62带动螺纹杆61旋转，从而带动两个螺纹块7相对或相反运行，使得螺纹块7，调节两个夹持块5的夹持位置，通过锁紧套63上的锁紧螺钉64转动，抵止在螺纹杆61上，从而对螺纹杆61进行限位，避免旋转，提高夹持的牢固性。
25.本实施例中，优选的，侧夹持组件8包括z型板81、转动杆82和夹持片83，z型板81的一端转动安装在夹持块5上，且另一端与转动杆82螺纹连接，夹持片83通过轴承转动安装在转动杆82上，且一端抵止在主板本体2上，转动杆82螺纹连接在z型板81，转动时能够调节夹持片83的水平移动距离，方便抵紧在主板本体2的侧表面上，提高主板本体2安装的牢固性。
26.本实施例中，优选的，密封盖板12固定安装有凸环13，凸环13上套装有密封垫14，通过凸环13上安装的密封垫14有利于提高密封盖板12与防水壳1之间的密封性能。
27.本实施例中，优选的，防水壳1下方设置有多个对称分布的固定片15，其中两个固定片15之间安装有阻尼杆16，阻尼杆16上套装有弹簧17，弹簧17的两端分别焊接在两个固定片15上，通过固定片15上安装的阻尼杆16有利于提高防水壳1的抗震缓冲性能，通过弹簧17的反作用力有利于阻尼杆16能够进行恢复。
28.本实施例中，优选的，防水壳1的下方设置有条形板18，条形板18与其中两个固定片15固定连接，通过条形板18有利于提高两个固定片15的牢固性，提高阻尼杆16的稳定性。
29.本实施例中，优选的，条形板18的一侧设置有固定安装部19，固定安装部19上开设有安装孔20，通过固定安装部19上开设的安装孔20，有利于通过螺钉插装在安装孔20中，从而安装在洗碗机上。
30.工作原理：该长龙洗碗机防水主板在使用的时候，防水壳1内安装的螺杆组件6带动两个螺纹块7相对或相反运动，带动两个滑块4在滑杆3上平稳移动，从而根据主板本体2长度，调节两个夹持块5的夹持位置，对不同尺寸的主板本体2进行夹持，提高对主板本体2夹持的牢固性和适用性，通过侧夹持组件8对主板本体2的侧面进行夹持，抵止在夹持块5上，进一步提高夹持的牢固性，散热框9内安装的风扇10将防水壳1内主板本体2产生的热量进行排出，降低内部温度，通过散热框9内固定安装的防水透气膜安装板11，对水汽进行阻隔，同时空气能够流通，避免水进入防水壳1内主板本体2造成损坏，通过密封盖板12打开防水壳1，进行零部件的安装和拆卸。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
