一种建筑环保施工用喷雾除尘围挡的制作方法

1.本技术涉及施工围挡的技术领域，尤其是涉及一种建筑环保施工用喷雾除尘围挡。


背景技术：

2.围挡是施工现场基本的安全配置，也是必须的安全投入，它在将人员与危险源隔离方面起到了相当重要的作用，按照施工规范要求，施工工地必须沿工地四周连续设置围挡，不得有缺口；并且围挡要坚固、平稳、严密、整洁、美观；市区主要路段内围挡的高度不宜低于2.5米，一般路段围挡的高度不低于1.8米。
3.现有的施工用围挡多半为金属彩钢板与金属杆组合的结构，安装时，将金属杆插在配重底座内，但是配重底座的安装孔与金属杆的大小存在一定的差异，导致金属杆在配重底座内，固定不稳，安装不够牢固。
4.因此，本领域技术人员提供了一种建筑环保施工用喷雾除尘围挡，以解决上述背景技术中提出的问题。


技术实现要素：

5.为了解决上述背景技术中提出的问题，本技术提供一种建筑环保施工用喷雾除尘围挡。
6.本技术提供的一种建筑环保施工用喷雾除尘围挡采用如下的技术方案：
7.一种建筑环保施工用喷雾除尘围挡，包括金属杆、彩钢板与用于配合金属杆的配重底座，所述彩钢板焊接在两个金属杆之间，所述配重底座的顶部开设有安装槽，安装槽内滑动设置有两个夹持块，且配重底座的左右两侧上均固定穿设有内螺纹套筒，所述内螺纹套筒内螺纹连接套设有固定螺栓，且固定螺栓的延伸至安装槽内的一端转动连接在夹持块上，所述配重底座的前后两侧还安装有支撑肋。
8.通过采用上述技术方案，通过设置的固定螺栓，可以与内螺纹套筒相配合，推动夹持块在安装槽内滑动，通过两个夹持块相互配合，便可以对两个金属杆进行挤压固定，方便将金属杆固定在配重底座上，进行安装。
9.优选的，金属杆上还固定连接有卡槽，对应的金属杆固定连接在卡槽的一侧内壁上，且卡槽的另一端设置为自由端。
10.通过采用上述技术方案，通过设置的卡槽，可以方便将靠近的两个金属杆卡合在一起，使得相邻的金属杆连接更加稳固。
11.优选的，卡槽内壁间的宽度略大于两个金属杆的宽度，且卡槽的自由端上螺纹连接有安装有锁定栓，锁定栓与对应的另一个金属杆相配合。
12.通过采用上述技术方案，通过设置的锁定栓，可以方便对活动卡设在卡槽内的金属杆进行固定，避免活动卡设在卡槽内的金属杆从卡槽中脱离。
13.优选的，彩钢板上还安装有两个套板，两个套板之间安装有横管，且横管上安装有
多个喷雾头。
14.通过采用上述技术方案，通过设置的套板，可以方便安装横管，通过横管上安装的喷雾头，便可以方便喷水进行除尘，可以有效减轻灰尘逸散的问题。
15.优选的，横管的另一端还连接有软管，所述软管的底端还设置有螺纹接口。
16.通过采用上述技术方案，通过设置的软管与螺纹接口，可以方便将软管与输送水管相连接。
17.综上所述，本技术包括以下有益技术效果：
18.1.通过设置的固定螺栓，可以与内螺纹套筒相配合，推动夹持块在安装槽内滑动，通过两个夹持块相互配合，便可以对两个金属杆进行挤压固定，方便将金属杆固定在配重底座上，进行安装。
19.2.通过设置的套板，可以方便安装横管，通过横管上安装的喷雾头，便可以方便喷水进行除尘，可以有效减轻灰尘逸散的问题。
附图说明

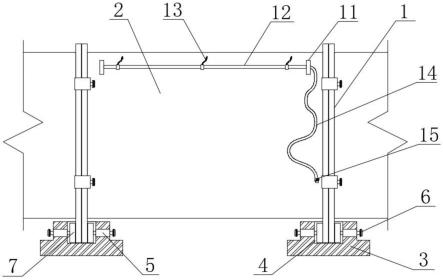

20.图1是本技术实施例中一种建筑环保施工用喷雾除尘围挡整体连接的结构示意图；
21.图2是本技术实施例中一种建筑环保施工用喷雾除尘围挡中配重底座的结构示意图；
22.图3是本技术实施例中一种建筑环保施工用喷雾除尘围挡中金属杆与卡槽配合的结构示意图。
23.附图标记说明：1、金属杆；2、彩钢板；3、配重底座；4、安装槽；5、内螺纹套筒；6、固定螺栓；7、夹持块；8、支撑肋；9、卡槽；10、锁定栓；11、套板；12、横管；13、喷雾头；14、软管；15、螺纹接口。
具体实施方式
24.以下结合附图1-3对本技术作进一步详细说明。
25.需要指出的是，附图是示意性的，并未按比例图示。为了如图中的清楚性和方便性，图中所示部分的相对尺寸和比例在其大小上被夸张或缩小而图示，任意的尺寸均只是示例型的，而不是限定性的。另外对出现在两个以上的图中的相同的结构物、要素或配件使用相同的参照符号，以体现相似的特征。
26.本技术实施例公开一种建筑环保施工用喷雾除尘围挡。参照图1-3，一种建筑环保施工用喷雾除尘围挡包括金属杆1、彩钢板2与用于配合金属杆1的配重底座3，彩钢板2焊接在两个金属杆1之间，配重底座3的顶部开设有安装槽4，安装槽4内滑动设置有两个夹持块7，且配重底座3的左右两侧上均固定穿设有内螺纹套筒5，内螺纹套筒5内螺纹连接套设有固定螺栓6，且固定螺栓6的延伸至安装槽4内的一端转动连接在夹持块7上，配重底座3的前后两侧还安装有支撑肋8；
27.通过设置的固定螺栓6，可以与内螺纹套筒5相配合，推动夹持块7在安装槽4内滑动，通过两个夹持块7相互配合，便可以对两个金属杆1进行挤压固定，方便将金属杆1固定在配重底座3上，进行安装。
28.本技术中，金属杆1上还固定连接有卡槽9，对应的金属杆1固定连接在卡槽9的一侧内壁上，且卡槽9的另一端设置为自由端，卡槽9内壁间的宽度略大于两个金属杆1的宽度，且卡槽9的自由端上螺纹连接有安装有锁定栓10，锁定栓10与对应的另一个金属杆1相配合，设置的卡槽9，可以方便将靠近的两个金属杆1卡合在一起，使得相邻的金属杆1连接更加稳固，设置的锁定栓10，可以方便对活动卡设在卡槽9内的金属杆1进行固定，避免活动卡设在卡槽9内的金属杆1从卡槽9中脱离。
29.本技术中，彩钢板2上还安装有两个套板11，两个套板11之间安装有横管12，且横管12上安装有多个喷雾头13，横管12的另一端还连接有软管14，软管14的底端还设置有螺纹接口15，设置的软管14与螺纹接口15，可以方便将软管14与输送水管相连接，并且设置的套板11，可以方便安装横管12，通过横管12上安装的喷雾头13，便可以方便喷水进行除尘，可以有效减轻灰尘逸散的问题。
30.本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
31.本技术实施例一种建筑环保施工用喷雾除尘围挡的实施原理为：使用时，先将配重底座3放置在地面，接着将相邻两个围挡的两个金属杆1贴合在一起，并插入同一个配重底座3内的安装槽4中，之后按照此步骤将多个围挡进行安装，通过设置的固定螺栓6，可以与内螺纹套筒5相配合，方便推动夹持块7在安装槽4内滑动，通过两个夹持块7相互配合，便可以对两个金属杆1的底端进行夹持固定，方便安装，并且金属杆1上还安装有卡槽9，卡槽9两侧内壁间的宽度略大于两个金属杆1的宽度，通过卡槽9，便可以将两个金属杆1卡合在一起，并且卡槽9自由端的一侧还安装有锁定栓10，通过锁定栓10，便可以对活动卡设在卡槽9内的金属杆1进行固定，避免活动卡设在卡槽9内的金属杆1从卡槽9中脱离，使得相邻的围挡之间保持稳定；
32.并且彩钢板2上还设置有套板11，通过套板11可以方便安装横管12，横管12的另一端还连接有软管14，通过设置的软管14与螺纹接口15，可以方便将软管14与输送水管相连接，通过横管12上安装的喷雾头13，便可以方便喷水进行除尘，可以有效减轻灰尘逸散的问题。
