一种铝合金门窗框架组角的注胶内衬装置的制作方法

1.本实用新型涉及角码领域，具体而言，涉及一种铝合金门窗框架组角的注胶内衬装置。


背景技术：

2.在建筑学中角码是连接90度直角相交构件的五金件，根据被连接构件受力大小来决定角码的型号和形式以及材料种类，角码常常用于装饰工程及家具装配中，如幕墙安装就是由角码来连接的。
3.在对铝合金门窗进行注胶密封的过程中，需要使用角码进行内衬，现有的角码在安装导流板时较不稳定，很容易导致导流板在安装过后发生偏斜的现象，从而就会导致导流槽发生倾斜，使用者在注胶时，就会发生无法将密封胶打到需要的位置，在注胶过后无法保证铝合金门窗的密封性，减少了实用性和稳定性，不方便使用者的使用。


技术实现要素：

4.为了弥补以上不足，本实用新型提供了一种克服上述技术问题或至少部分地解决上述问题的一种铝合金门窗框架组角的注胶内衬装置。
5.本实用新型是这样实现的：
6.本实用新型提供一种铝合金门窗框架组角的注胶内衬装置，包括内衬机构，所述内衬机构包括角码，所述角码的两侧均滑动连接有导流板，所述导流板的一侧开设有导流槽，所述角码的一侧设置有辅助定位机构，所述辅助定位机构套设于导流板的表面，所述角码的底部设置有两个限位机构，所述限位机构的顶部与导流板的底部接触。
7.在本实用新型的一种实施例中，所述辅助定位机构包括盒体，所述盒体固定安装于角码的一侧，所述盒体的内壁滑动连接有两个活动板，所述活动板的一侧固定安装有活动杆，所述活动杆的一侧贯穿至盒体的外侧并固定安装有定位板。
8.在本实用新型的一种实施例中，所述限位机构包括壳体，所述壳体固定安装于角码的底部，所述壳体的内壁滑动连接有支撑板，所述支撑板的一侧固定安装有固定杆，所述固定杆的一端贯穿至壳体的外侧并固定安装有限位块。
9.在本实用新型的一种实施例中，所述盒体的内壁设置有拉簧，所述拉簧的两端均与活动板的一侧固定连接。
10.在本实用新型的一种实施例中，所述盒体的两侧均开设有活动孔，所述活动孔的内壁与活动杆的表面配合使用。
11.在本实用新型的一种实施例中，所述定位板的一侧固定安装有两个定位块，两个定位块相对的一侧均与导流板的表面接触。
12.在本实用新型的一种实施例中，所述限位块的顶部与导流板的底部接触。
13.在本实用新型的一种实施例中，所述支撑板的一侧固定安装有弹簧，所述弹簧的一端与壳体的内壁固定连接。
14.在本实用新型的一种实施例中，所述壳体的一侧开设有通孔，所述通孔的内壁与固定杆的表面配合使用。
15.本实用新型提供的一种铝合金门窗框架组角的注胶内衬装置，其有益效果包括有：
16.1、通过设置辅助定位机构，能够达到对导流板进行辅助定位的功能，使用者在安装导流板的过程中更加的便捷，同时提高了稳定性，避免在安装导流板的过程中发生偏斜的现象，增加了稳定性和实用性，方便了使用者的使用。
17.2、通过设置限位机构，能够达到安装导流板的目的，使用者在安装导流板时更加的便捷，同时避免导流板在安装后发生偏斜的现象，避免导流槽发生偏斜，保证了在注胶的过后不会发生注胶不密封的现象，增加了实用性和稳定性。
附图说明
18.为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

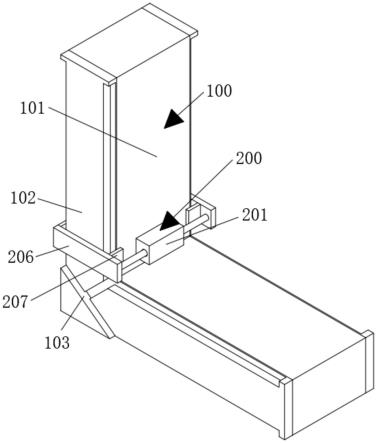

19.图1是本实用新型实施方式提供的立体图；
20.图2为本实用新型实施方式提供的角码的立体图；
21.图3为本实用新型实施方式提供的局部结构的分解图；
22.图4为本实用新型实施方式提供的局部结构的剖视图。
23.图中：100、内衬机构；101、角码；102、导流板；103、导流槽；200、辅助定位机构；201、盒体；202、活动孔；203、活动杆；204、活动板；205、拉簧；206、定位板；207、定位块；300、限位机构；301、壳体；302、弹簧；303、支撑板；304、固定杆；305、限位块； 306、通孔。
具体实施方式
24.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
25.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“左”“右”“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
26.实施例
27.请参阅图1-4，本实用新型提供一种技术方案：一种铝合金门窗框架组角的注胶内衬装置，包括内衬机构100，内衬机构100包括角码101，角码101的两侧均滑动连接有导流板102，导流板102的一侧开设有导流槽103，角码101的一侧设置有辅助定位机构200，辅助定
位机构200套设于导流板102的表面，角码101的底部设置有两个限位机构300，限位机构300的顶部与导流板102的底部接触。
28.辅助定位机构200包括盒体201，盒体201固定安装于角码101 的一侧，盒体201的内壁滑动连接有两个活动板204，活动板204的一侧固定安装有活动杆203，活动杆203的一侧贯穿至盒体201的外侧并固定安装有定位板206，通过设置辅助定位机构200，能够达到对导流板102进行辅助定位的功能，使用者在安装导流板102的过程中更加的便捷，同时提高了稳定性，避免在安装导流板102的过程中发生偏斜的现象，增加了稳定性和实用性，方便了使用者的使用。
29.盒体201的内壁设置有拉簧205，通过设置拉簧205，能够使定位板206和定位块207可进行复位，拉簧205的两端均与活动板204 的一侧固定连接，盒体201的两侧均开设有活动孔202，活动孔202 的内壁与活动杆203的表面配合使用，定位板206的一侧固定安装有两个定位块207，通过设置定位块207，能够对导流板102进行辅助定位，增加了在安装导流板102时的稳定性，两个定位块207相对的一侧均与导流板102的表面接触。
30.限位机构300包括壳体301，壳体301固定安装于角码101的底部，壳体301的内壁滑动连接有支撑板303，支撑板303的一侧固定安装有固定杆304，固定杆304的一端贯穿至壳体301的外侧并固定安装有限位块305，通过设置限位机构300，能够达到安装导流板102 的目的，使用者在安装导流板102时更加的便捷，同时避免导流板 102在安装后发生偏斜的现象，避免导流槽103发生偏斜，保证了在注胶的过后不会发生注胶不密封的现象，增加了实用性和稳定性。
31.限位块305的顶部与导流板102的底部接触，支撑板303的一侧固定安装有弹簧302，通过设置弹簧302，能够使限位块305可进行复位，弹簧302的一端与壳体301的内壁固定连接，壳体301的一侧开设有通孔306，通孔306的内壁与固定杆304的表面配合使用，限位块305的底部呈四十五度斜角设置，通过将限位块305的底部设置为四十五度斜角，能够使导流板102在移动的过程中可挤压限位块305，使其进行移动。
32.具体的，该一种铝合金门窗框架组角的注胶内衬装置的工作过程或工作原理为：在使用时，当使用者需要对导流板102进行安装时，使用者拉动定位板206带动定位块207和活动杆203移动，活动杆 203的移动带动活动板204移动，活动板204的移动拉动拉簧205，此时，使用者移动导流板102，将导流板102通过两个定位块207之间安装在角码101的表面，此时，使用者松开定位板206，通过拉簧 205的反作用力使两个定位块207卡住导流板102，此时，使用者即可移动导流板102，达到了对导流板102进行辅助定位的功能，使用者在安装导流板102的过程中更加的便捷，同时提高了稳定性，避免在安装导流板102的过程中发生偏斜的现象，增加了稳定性和实用性，方便了使用者的使用，在对导流板102进行辅助定位后，此时，使用者移动导流板102，导流板102的移动通过限位块的四十五度斜角挤压限位块305，限位块305的移动带动固定杆304移动，固定杆 304的移动带动支撑板303移动，支撑板303的移动挤压弹簧302，当导流板102移动到与角码101完全吻合的位置时，通过弹簧302的反作用力，使限位块305进行复位，即可对导流板102进行定位，达到了安装导流板102的目的，使用者在安装导流板102时更加的便捷，同时避免导流板102在安装后发生偏斜的现象，避免导流槽103发生偏斜，保证了在注胶的过后不会发生注胶不密封的现象，增加了实用性和稳定性。
33.需要说明的是，角码101为现有技术存在的装置或设备，或者为现有技术可实现的装置或设备，其具体组成及其原理对本领域技术人员来说是清楚的，故不再详细赘述。
34.以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改-等同替换-改进等，均应包含在本实用新型的保护范围之内。
