一种童床尿布台折叠结构的制作方法

1.本实用新型属于童床配件技术领域，具体涉及一种童床尿布台折叠结构。


背景技术：

2.童床为婴幼儿所使用的床具，为大家所熟知，但市场上多数童床都不具备尿布台功能，即便有少数带有尿布台的童床，其也很难与童床自身融为一体，更多的体现为独立的配件，这就需要繁琐的操作与童床嫁接后才能使用，非使用时也不易收纳。
3.所以本技术主要想解决的技术问题是：利用床体及框体空间，将尿布台充分融入童床，使得使用方便的同时又不影响外观。


技术实现要素：

4.针对上述背景技术所提出的问题，本实用新型的目的是：旨在提供一种童床尿布台折叠结构。
5.为实现上述技术目的，本实用新型采用的技术方案如下：
6.一种童床尿布台折叠结构，包括安装在童床侧面的与其它框架形成一个床体的矩形床框，所述矩形床框纵向设有两道滑槽，所述滑槽内部设有滑杆，所述滑杆上端连接有上滑套，所述滑杆下端连接有下滑套，所述上滑套铰接安装有撑杆，所述下滑套铰接安装有侧板，所述侧板设有两道滑轨，两道所述滑轨内一并滑动安装有铰接轴，所述铰接轴铰接安装有底板，所述底板两侧面分别与两侧的所述撑杆铰接，所述底板另一端固定安装有转动轴，所述转动轴转动安装于所述矩形床框，所述侧板设有插口；
7.所述矩形床框上侧安装有锁定机构，所述矩形床框滑动安装有解锁所述锁定机构的按压块，所述按压块与所述矩形床框之间连接有第一弹簧；
8.所述锁定机构包括设于矩形床框内部的连接条，所述连接条仅能左右移动，所述连接条设有斜槽，所述斜槽滑动安装有梯形插块，所述梯形插块仅能上下移动，所述梯形插块端部位置对应所述插口，所述梯形插块顶部安装有第二弹簧，所述连接条另一端连接有滑动块，所述滑动块与所述按压块搭接匹配，所述滑动块与所述按压块以斜面进行匹配，所述按压块上下移动时带动所述滑动块左右移动，所述滑动块连接有牵引绳，所述牵引绳连接有扣柱，所述扣柱置于所述矩形床框的侧面，所述矩形床框设有扣件，所述扣件滑动安装有与所述扣柱连接的拉条，所述扣件滑动安装有插块，所述插块与所述扣件之间连接有第三弹簧，所述上滑套设有与所述插块尺寸匹配的插槽，所述拉条与所述插块以斜面进行滑动匹配。
9.进一步限定，所述底板两侧以合页的方式安装有耳板，这样的设计，扩大底板的使用区域的同时，对底板的收纳也不造成影响。
10.进一步限定，所述牵引绳为钢丝绳，这样的设计，耐磨，保证使用寿命。
11.进一步限定，所述滑动块凸出于所述矩形床框，这样的设计，实现不使用按压块，由两侧向内扣动滑动块也能解锁的目的。
12.进一步限定，所述滑动块凸出于所述矩形床框的部分设有半圆槽，这样的设计，便于单手两指配合使用。
13.采用本实用新型的有益效果：
14.本实用新型解锁锁定机构后，在侧板能动后，松开锁定机构，就能将侧板从矩形框架上取下，然后再向上拉动底板，带动滑杆进行移动，直到上滑套被插块位置固定，撑杆就对底板进行了支撑，整体形成一个梯形的尿布台，方便使用；
15.本实用新型按压按压块就能实现插块脱出插槽，所以就能实现底板的移动，进而将底板收缩在侧面内，再将侧板按压在矩形床框中，并松开按压块，在第二弹簧的效果下，梯形插块插入侧板上的插口中，就对侧板进行了位置固定，达到收纳的目的，保证整体外观。
附图说明
16.本实用新型可以通过附图给出的非限定性实施例进一步说明；

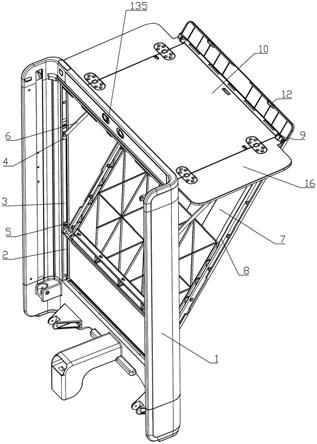

17.图1为本实用新型一种童床尿布台折叠结构实施例的结构示意图；
18.图2为本实用新型一种童床尿布台折叠结构实施例的侧板收纳中途时的结构示意图；
19.图3为本实用新型一种童床尿布台折叠结构实施例的侧板完全收纳时的结构示意图；
20.图4为本实用新型一种童床尿布台折叠结构实施例的部分剖切结构示意图一；
21.图5为本实用新型一种童床尿布台折叠结构实施例的部分剖切结构示意图二；
22.图6为图4中a处放大结构示意图；
23.图7为图5中b处放大结构示意图；
24.主要元件符号说明如下：
25.矩形床框1；滑槽2；滑杆3；上滑套4；下滑套5；撑杆6；侧板7；滑轨8；铰接轴9；底板10；转动轴11；插口12；锁定机构13；按压块14；第一弹簧15；耳板16；半圆槽17；
26.连接条131；斜槽132；梯形插块133；第二弹簧134；滑动块135；牵引绳136；扣柱 137；扣件138；拉条139；插块1310；插槽1311；第三弹簧1312。
具体实施方式
27.为了使本领域的技术人员可以更好地理解本实用新型，下面结合附图和实施例对本实用新型技术方案进一步说明。
28.如图1～图7所示，本实用新型的一种童床尿布台折叠结构，包括安装在童床侧面的与其它框架形成一个床体的矩形床框1，矩形床框1纵向设有两道滑槽2，滑槽2内部设有滑杆 3，滑杆3上端连接有上滑套4，滑杆3下端连接有下滑套5，上滑套4铰接安装有撑杆6，下滑套5铰接安装有侧板7，侧板7设有两道滑轨8，两道滑轨8内一并滑动安装有铰接轴9，铰接轴9铰接安装有底板10，底板10两侧面分别与两侧的撑杆6铰接，底板10另一端固定安装有转动轴11，转动轴11转动安装于矩形床框1，侧板7设有插口12；
29.矩形床框1上侧安装有锁定机构13，矩形床框1滑动安装有解锁锁定机构13的按压块 14，按压块14与矩形床框1之间连接有第一弹簧15；
30.锁定机构13包括设于矩形床框1内部的连接条131，连接条131仅能左右移动，连接条 131设有斜槽132，斜槽132滑动安装有梯形插块133，梯形插块133仅能上下移动，梯形插块133端部位置对应插口12，梯形插块133顶部安装有第二弹簧134，连接条131另一端连接有滑动块135，滑动块135与按压块14搭接匹配，滑动块135与按压块14以斜面进行匹配，按压块14上下移动时带动滑动块135左右移动，滑动块135连接有牵引绳136，牵引绳 136连接有扣柱137，扣柱137置于矩形床框1的侧面，矩形床框1设有扣件138，扣件138 滑动安装有与扣柱137连接的拉条139，扣件138滑动安装有插块1310，插块1310与扣件 138之间连接有第三弹簧1312，上滑套4设有与插块1310尺寸匹配的插槽1311，拉条139 与插块1310以斜面进行滑动匹配。
31.本实施案例中，在使用一种童床尿布台折叠结构的时候，收纳时，由梯形插块133配合插口1将侧板7固定在矩形床框1上；
32.需张开时，按压按压块14，当侧板7脱出矩形床框1时就能松开按压块14，然后向后扳动侧板7的同时，向上抬动底板10，在滑槽2的限位和撑杆6的连接效果下，滑杆3、上滑套4和下滑套5一并向上移动，当在第三弹簧1312的作用下，插块1310进入插槽1311中时，对上滑套4进行位置固定，则在撑杆6的效果下，底板10平置在矩形床框1侧面，与矩形床框1垂直，就实现了作为尿布台的功能；
33.需重新收纳时，按压按压块14，带动两侧的滑动块135相对移动，即在牵引绳的效果下拉动了拉条139，在斜面的配合下，使得插块1310脱出插槽1311，则上滑套4重新可以移动，同时，滑动块135的移动也带动了连接条131进行移动，在斜槽132的效果下，梯形插块133 上移，防止干涉侧板7进入矩形床框1中，当侧板7完全进入矩形床框1中时，松开按压块 14，在第二弹簧134的效果下，梯形插块133进入插口12中，对侧板7进行固定，实现位置固定，达到收纳目的，保证外观。
34.优选底板10两侧以合页的方式安装有耳板16，这样的设计，扩大底板10的使用区域的同时，对底板10的收纳也不造成影响，实际上，也可根据具体情况考虑耳板16的尺寸和连接方式。
35.优选牵引绳136为钢丝绳，这样的设计，耐磨，保证使用寿命，实际上，也可根据具体情况考虑牵引绳136的材质选择。
36.优选滑动块135凸出于矩形床框1，这样的设计，实现不使用按压块14，由两侧向内扣动滑动块135也能解锁的目的，实际上，也可根据具体情况考虑滑动块135凸出于矩形床框 1的尺寸。
37.优选滑动块135凸出于矩形床框1的部分设有半圆槽17，这样的设计，便于单手两指配合使用，实际上，也可根据具体情况考虑便于单手按动滑动块135的措施。
38.上述实施例仅示例性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
