一种用于头部和颈部的按摩枕头的制作方法

1.本实用新型涉及枕头相关技术领域，尤其涉及一种用于头部和颈部的按摩枕头。


背景技术：

2.如今生活节奏快，长时间开车，常低头看手机、伏案工作及上班过度用脑，均会对头枕及颈枕造成一定的伤害，例如颈枕的酸痛，头枕的胀痛。
3.当前市面的按摩枕头，主要有电动按摩枕头，或者多材料组装贴合的按摩枕头，或者简单的设置凸点按摩枕头，其按摩凸点仅仅是枕头的表面有一体成型式向上稍微隆起的块，不能够到明显刺激颈枕和头枕穴位和按摩的效果。


技术实现要素：

4.本实用新型的目的在于创新一个头枕和颈枕按摩枕头，达到明显刺激颈枕和头枕穴位和按摩的效果，且结构简单实用，并克服现有技术中存在的不足。
5.为了实现上述目的，本实用新型提供如下技术方案：
6.一种用于头部和颈部的按摩枕头，包括头枕及颈枕，所述头枕和颈枕按摩枕头为一体成型制成，所述头枕和颈枕中部均构造有吻合人体头部和颈部的凹陷曲面,所述按摩枕头上表面均匀设置有一体成型制成的按摩顶针。
7.进一步地阐述，所述按摩顶针为针刺形结构。
8.进一步地阐述，所述颈枕构造有向外延伸的护肩垫，护肩垫的底部设有凹陷的镂空槽。
9.进一步地阐述，所述颈枕的底部弧形面固定设置有防止变形的加强筋。
10.进一步地阐述，所述颈枕及头枕的材料由eva、tpu、pu、tpr、rb或tpe弹性材料制成。
11.进一步地阐述，所述颈枕的底部两边对称式设置有排骨形状的排骨支撑架来减轻重量。
12.与现有技术相比，本实用新型的有益效果如下：
13.本本实用新型按摩枕头上表面均分布设置有针刺形按摩顶针，在使用者仰卧时按摩顶针能够明显刺激颈部和头部的血管及穴位，达到按摩，放松头部和颈部以并缓解疲劳。枕头的底部设置有加强筋且内部挖空了一部分，减轻了枕头的重量的同时保证其支撑性能，方便携带。整体设计简单实用。
附图说明

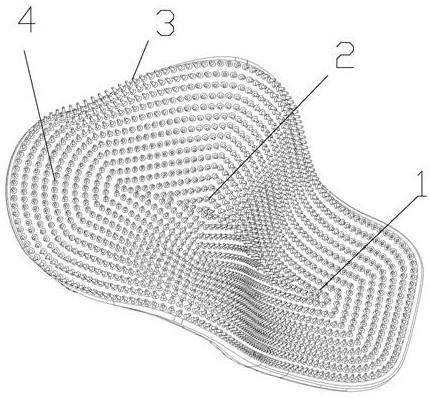

14.图1为本实用新型立体结构示意图；
15.图2为本实用新型侧视图；
16.图3为本实用新型仰视图；
17.图4为本实用新型主视图；
18.图5为本实用新型后视图。
19.附图标注说明：
20.1-头枕，2-颈枕，3-按摩顶针，4-护肩垫，5-加强筋，6-排骨支撑架，7-镂空槽。
具体实施方式
21.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受下面公开的具体实施例的限制。
22.需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。当一个元件的数目被称为有“多个”，它可以为两个或两个以上的任意数目。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
23.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及／或”包括一个或多个相关的所列项目的任意的和所有的组合。
24.下面结合附图所示的各实施方式对本实用新型进行详细说明：
25.如图1-5所示，在本实施例中提供了一种用于头部和颈部的按摩枕头，包括头枕及颈枕，头枕1和颈枕2按摩枕头为一体成型制成，1头枕和颈枕2中部均构造有吻合人体头部和颈部的凹陷曲面,按摩枕头上表面均匀设置有一体成型制成的按摩顶针3。头枕1和颈枕2的凹陷曲面可以分别撑托头部、颈部，头枕1与颈枕2连接，颈枕2及头枕1的上表面均匀设置有与颈枕2及头枕1一体成型制成的按摩顶针3，能够实现对头部及颈部进行按摩。
26.为了使用者在仰卧的时候能够使肩部能够放松下来，因此颈枕2底部一端向外延伸构造有护肩垫4，而护肩垫4的表面也是设置有多个按摩顶针3来对肩膀进行按摩。
27.为了使枕头的质量更轻且便于携带，护肩垫4的底部设有向上凹陷延伸的镂空槽7减轻护肩垫4的重量；颈枕2的底部还对称式设置类似于排骨形状的排骨支撑架6，排骨支撑架6的一端设置于加强筋5的一端，另一端向颈枕2的延边延伸，排骨支撑架6设置在颈枕2的底部为颈枕提供支撑力的同时进一步减少颈枕2的重量。
28.为了是颈枕2具有一定的支撑性，请参考图2颈枕2整体向上隆起弯曲成型，颈枕2的底部弧形面固定设置有加强筋5，加强筋5与颈枕2底面形状相适配，加强筋5与颈枕2一体成型制成，按摩顶针3优选的采用针刺形结构，按摩顶针3的顶部还需要倒圆角，按摩顶针3能够与使用者的肩部、颈部及头部进行抵接按摩，刺激颈部、头部的血管促进其血循环，缓解头部的胀痛及颈部、肩部的疲劳，为了使枕头的整体具备一定的弹性，颈枕2及头枕1的材料由eva、tpu、pu、tpr、rb或tpe等弹性材料制成。
29.以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存
在矛盾，都应当认为是本说明书记载的范围，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。


技术特征：
1.一种用于头部和颈部的按摩枕头，其特征在于：包括头枕及颈枕，所述头枕和颈枕按摩枕头为一体成型制成，所述头枕和颈枕中部均构造有吻合人体头部和颈部的凹陷曲面,所述按摩枕头上表面均匀设置有一体成型制成的按摩顶针。2.如权利要求1所述的一种用于头部和颈部的按摩枕头，其特征在于：所述按摩顶针为针刺形结构。3.如权利要求 1所述的一种用于头部和颈部的按摩枕头，其特征在于：所述颈枕构造有向外延伸的护肩垫，护肩垫的底部设有凹陷的镂空槽。4.如权利要求1所述的一种用于头部和颈部的按摩枕头，其特征在于：所述颈枕的底部弧形面固定设置有防止变形的加强筋。5.如权利要求1所述的一种用于头部和颈部的按摩枕头，其特征在于：所述颈枕及头枕的材料由eva、tpu、pu、tpr、rb或tpe弹性材料制成。6.如权利要求1所述的一种用于头部和颈部的按摩枕头，其特征在于：所述颈枕的底部两边对称式设置有排骨形状的排骨支撑架来减轻重量。

技术总结
本实用新型公开了一种用于头部和颈部的按摩枕头，所述头枕和颈枕按摩枕头为一体成型制成，所述头枕和颈枕按摩枕头中部设计凹陷曲面形状来吻合头部和颈部,所述按摩枕头上表面均匀设置有一体成型制成的针刺形按摩顶针；本实用新型按摩枕头上表面均分布设置有针刺形按摩顶针，在使用者仰卧时按摩顶针能够明显刺激颈部和头部的血管及穴位，达到按摩，放松头部和颈部以并缓解疲劳，枕头的底部设置有加强筋且内部挖空了一部分，减轻了枕头的重量的同时保证其支撑性能，方便携带，整体设计简单实用。用。用。


技术研发人员：胡楚吉
受保护的技术使用者：胡楚吉
技术研发日：2022.11.16
技术公布日：2023/3/23
