一种折叠把保温杯的制作方法

本技术涉及保温杯，特别涉及一种折叠把保温杯。

背景技术：

1、保温杯一般是由陶瓷或不锈钢加上真空层做成的盛水的容器，顶部有盖，密封严实，真空绝热层能使装在内部的水等液体延缓散热，以达到保温的目的，保温杯从保温瓶发展而来的，保温原理与保温瓶一样，只是人们为了方便把瓶做成杯。

2、现有的折叠把保温杯，如公开号cn214433465u公开的一种可折叠手柄保温杯，虽然其手柄可进行折叠，但组成手柄的上、下连接把手和上、下活动把手，上、下连接把手内部的上、下活动把手在伸出后，与上、下连接把手之间不能够进行锁定固定，进而使得此把手在使用时，不够稳定，为此，我们提出一种折叠把保温杯。

技术实现思路

1、本实用新型的主要目的在于提供一种折叠把保温杯，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种折叠把保温杯，包括保温杯本体、折叠组件与辅助组件，所述折叠组件包括保温杯本体侧壁处开设的凹槽，以及凹槽内部活动安装的折叠把手，所述折叠组件还包括凹槽上端保温杯本体侧壁处开设的安装槽，以及安装槽内部活动安装的锁紧块，所述安装槽的底部与折叠把手的上端还分别对应开设有通孔和卡槽。

4、优选的，所述折叠把手与凹槽之间还设置有转轴。

5、优选的，所述锁紧块还包括底部匹配安装至通孔和卡槽内部的锁紧柱，以及两侧上端贯穿开设的圆孔。

6、优选的，所述折叠组件还包括安装槽内部两侧穿过锁紧块上端圆孔固定安装的固定柱，以及锁紧块上部固定柱上端套设的弹簧。

7、优选的，所述辅助组件包括保温杯本体外壁安装槽底部设置的第一定位块，以及折叠把手上端设置的第二定位块。

8、优选的，所述辅助组件还包括凹槽内部与折叠把手内侧对应处分别安装的第一磁条和第二磁条。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、一种折叠把保温杯，保温杯本体外壁凹槽内部活动安装的折叠把手，可在旋转打开后，通过锁紧块底部的锁紧柱，进行束缚固定，进而以确保折叠把手使用中的稳定性，避免其使用中的晃动；

11、2、一种折叠把保温杯，锁紧块下部与折叠把手上端设置的第一定位块和第二定位块，也可对锁紧的位置进行定位，提高其锁紧便捷性；

12、3、一种折叠把保温杯，凹槽内部与折叠把手内侧对应安装的第一磁条和第二磁条，也可使得折叠把手折叠后，通过磁块之间的吸附来保持稳定。

技术特征：

1.一种折叠把保温杯，包括保温杯本体(100)、折叠组件(200)与辅助组件(300)，其特征在于，所述折叠组件(200)包括保温杯本体(100)侧壁处开设的凹槽(210)，以及凹槽(210)内部活动安装的折叠把手(220)，所述折叠组件(200)还包括凹槽(210)上端保温杯本体(100)侧壁处开设的安装槽(230)，以及安装槽(230)内部活动安装的锁紧块(240)，所述安装槽(230)的底部与折叠把手(220)的上端还分别对应开设有通孔(250)和卡槽(260)。

2.根据权利要求1所述的一种折叠把保温杯，其特征在于，所述折叠把手(220)与凹槽(210)之间还设置有转轴(221)。

3.根据权利要求1所述的一种折叠把保温杯，其特征在于，所述锁紧块(240)还包括底部匹配安装至通孔(250)和卡槽(260)内部的锁紧柱(241)，以及两侧上端贯穿开设的圆孔(242)。

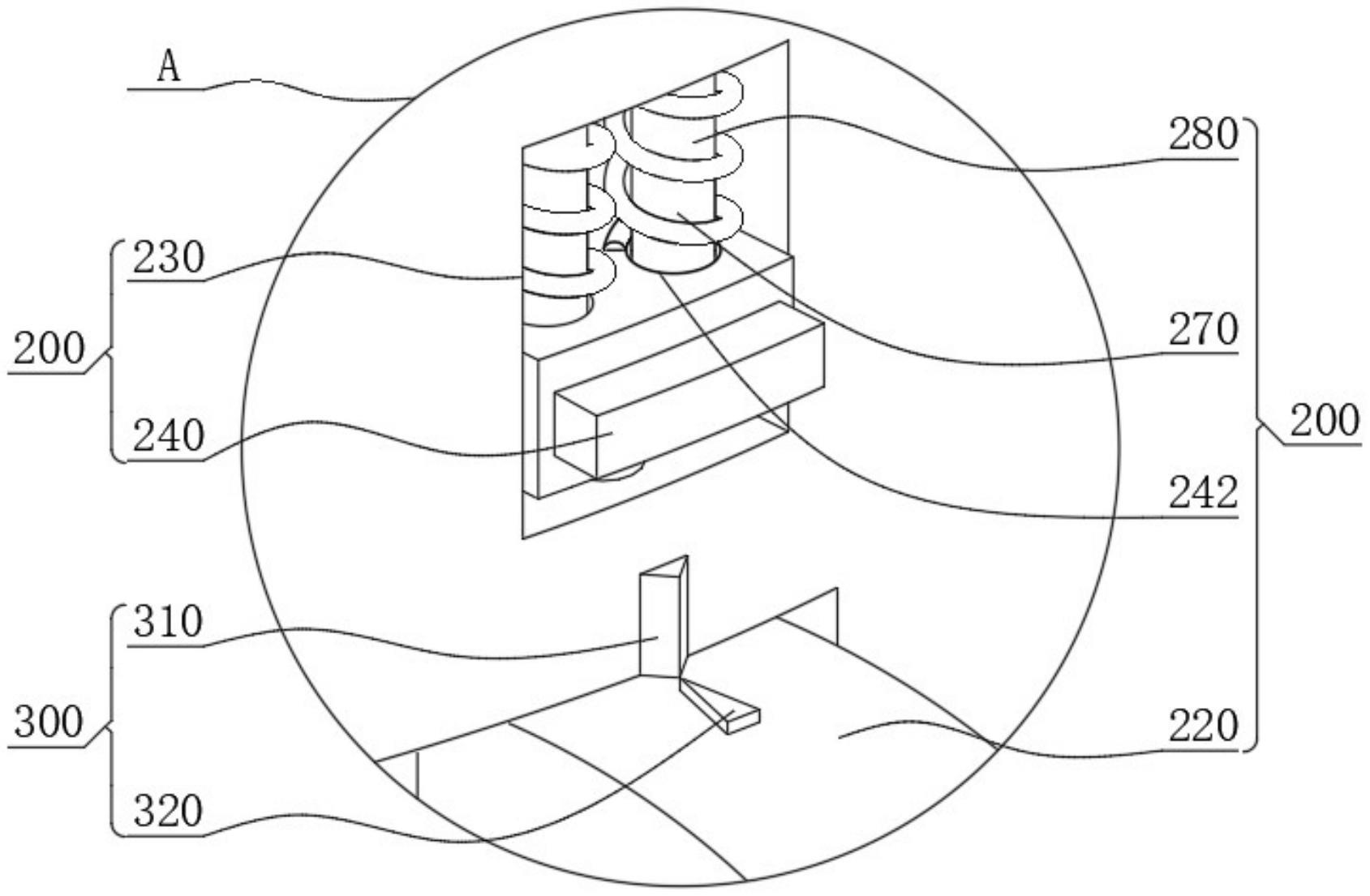

4.根据权利要求3所述的一种折叠把保温杯，其特征在于，所述折叠组件(200)还包括安装槽(230)内部两侧穿过锁紧块(240)上端圆孔(242)固定安装的固定柱(270)，以及锁紧块(240)上部固定柱(270)上端套设的弹簧(280)。

5.根据权利要求1所述的一种折叠把保温杯，其特征在于，所述辅助组件(300)包括保温杯本体(100)外壁安装槽(230)底部设置的第一定位块(310)，以及折叠把手(220)上端设置的第二定位块(320)。

6.根据权利要求1所述的一种折叠把保温杯，其特征在于，所述辅助组件(300)还包括凹槽(210)内部与折叠把手(220)内侧对应处分别安装的第一磁条(330)和第二磁条(340)。

技术总结
本技术公开了一种折叠把保温杯，包括保温杯本体、折叠组件与辅助组件，所述折叠组件包括保温杯本体侧壁处开设的凹槽，以及凹槽内部活动安装的折叠把手，所述折叠组件还包括凹槽上端保温杯本体侧壁处开设的安装槽。本技术所述的一种折叠把保温杯，保温杯本体外壁凹槽内部活动安装的折叠把手，可在旋转打开后，通过锁紧块底部的锁紧柱，进行束缚固定，进而以确保折叠把手使用中的稳定性，避免其使用中的晃动，锁紧块下部与折叠把手上端设置的第一定位块和第二定位块，也可对锁紧的位置进行定位，提高其锁紧便捷性，凹槽内部与折叠把手内侧对应安装的第一磁条和第二磁条，也可使得折叠把手折叠后，通过磁块的吸附来保持稳定。

技术研发人员：李雄飞,岳宇,胡星吉
受保护的技术使用者：永康市金之凰日用品有限公司
技术研发日：20221128
技术公布日：2024/1/11
