一种可调节高度的展示台的制作方法

本技术涉及展示台，尤其涉及一种可调节高度的展示台。

背景技术：

1、产品展示台是在会展、展览以及大型活动等集体性的商业或非商业活动中承载产品必不可少的设施。

2、在展览会中，会展出不同种类的产品，而随着产品种类的改变，产品的尺寸也发生了变化，而展台使用时，无法根据产品的种类与高度灵活调节展台高度，不利于顾客对每种产品进行观赏和了解，且由于展示台不可旋转，使顾客需要不断的移动位置才能从不同角度对产品进行观赏了解，展示效果差，为此我们提出了一种可调节高度的展示台。

技术实现思路

1、本实用新型提供一种可调节高度的展示台，解决了而展台使用时，无法根据产品的种类与高度灵活调节展台高度，不利于顾客对每种产品进行观赏和了解，且由于展示台不可旋转，使顾客需要不断的移动位置才能从不同角度对产品进行观赏了解，展示效果差的技术问题。

2、为解决上述技术问题，本实用新型提供的一种可调节高度的展示台，包括底座，所述底座外侧表面设置有检修舱门，所述底座的上表面中心部位设置有支撑座，所述支撑座的内部转动安装有驱动轴，所述驱动轴的上端内部活动安装有导向杆，所述导向杆上端固定安装有支撑板，所述驱动轴的上端外壁设置有定位组件，所述驱动轴下端转动延伸至底座内部。

3、优选的，所述导向杆的横截面为矩形，所述导向杆靠近定位组件的一侧表面延高度均匀分布有定位槽。

4、优选的，所述定位组件包括安装槽，所述安装槽设置在驱动轴外壁上，所述安装槽内部设置有定位板，所述定位板转动安装在定位板安装座内部，所述定位板安装座安装在安装槽内。

5、优选的，所述定位板上端活动连接在其中一个定位槽内，所述定位板的下端固定安装有支撑弹簧，所述支撑弹簧下端安装在安装槽底部。

6、优选的，所述定位板下端远离驱动轴的一侧设置有限位杆，所述限位杆安装在驱动轴的外壁。

7、优选的，所述支撑板为透明板制成，所述支撑板的下表面外侧安装有环形灯带。

8、优选的，所述驱动轴的下端与从动齿轮固定连接，所述从动齿轮一侧啮合连接有主动齿轮，所述主动齿轮固定安装在驱动电机的输出端，所述驱动电机安装在底座内部。

9、与相关技术相比较，本实用新型提供的一种可调节高度的展示台具有如下有益效果：

10、在使用时，向上拉动支撑板带动导向杆向上伸出运动，从而能够根据产品的高度与尺寸灵活调节支撑板展出时的高度，且在调节完成后，通过支撑弹簧的弹性推动定位板在定位板安装座内部转动，使得定位板上端进入定位槽内部，并通过限位杆锁定定位板反向转动的路径，使得定位板能够将导向杆锁定在需要的高度，便于使用时调节。

11、在展览过程中，启动驱动电机能够驱动主动齿轮转动，通过主动齿轮带动从动齿轮与驱动轴转动，能够带动支撑板与展品缓慢转动，便于人们观察不同角度的展品，通过将支撑板设置为透明，且底部安装有向上照射的环形灯带，能够从底部向展品外部轮廓照射，能够提升展品展示时的立体性，提升展示效果。

技术特征：

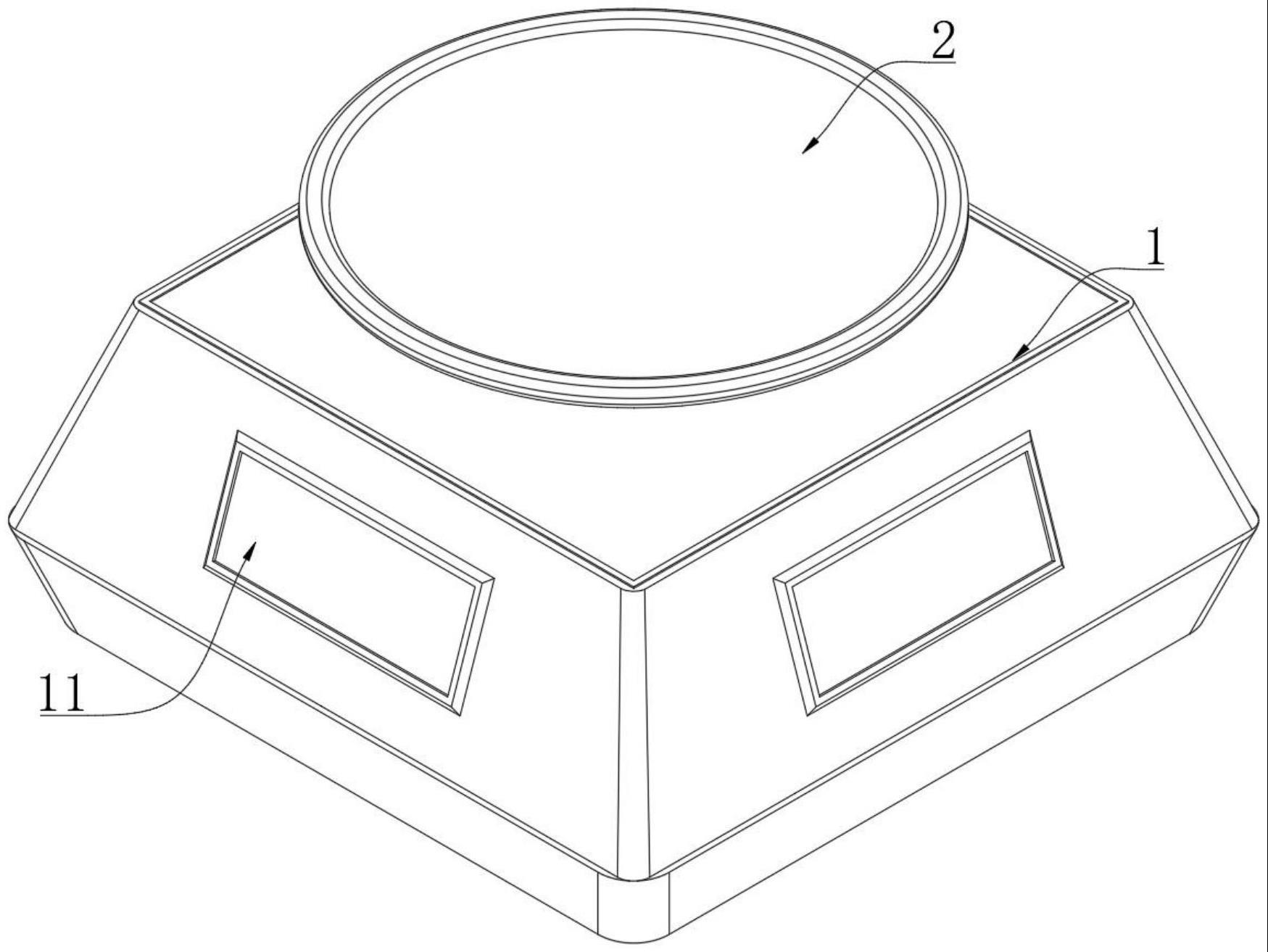

1.一种可调节高度的展示台，包括底座(1)，所述底座(1)外侧表面设置有检修舱门(11)，其特征在于：所述底座(1)的上表面中心部位设置有支撑座(3)，所述支撑座(3)的内部转动安装有驱动轴(4)，所述驱动轴(4)的上端内部活动安装有导向杆(5)，所述导向杆(5)上端固定安装有支撑板(2)，所述驱动轴(4)的上端外壁设置有定位组件(6)，所述驱动轴(4)下端转动延伸至底座(1)内部。

2.根据权利要求1所述的一种可调节高度的展示台，其特征在于，所述导向杆(5)的横截面为矩形，所述导向杆(5)靠近定位组件(6)的一侧表面延高度均匀分布有定位槽(51)。

3.根据权利要求2所述的一种可调节高度的展示台，其特征在于，所述定位组件(6)包括安装槽(65)，所述安装槽(65)设置在驱动轴(4)外壁上，所述安装槽(65)内部设置有定位板(61)，所述定位板(61)转动安装在定位板安装座(62)内部，所述定位板安装座(62)安装在安装槽(65)内。

4.根据权利要求3所述的一种可调节高度的展示台，其特征在于，所述定位板(61)上端活动连接在其中一个定位槽(51)内，所述定位板(61)的下端固定安装有支撑弹簧(63)，所述支撑弹簧(63)下端安装在安装槽(65)底部。

5.根据权利要求3所述的一种可调节高度的展示台，其特征在于，所述定位板(61)下端远离驱动轴(4)的一侧设置有限位杆(64)，所述限位杆(64)安装在驱动轴(4)的外壁。

6.根据权利要求1所述的一种可调节高度的展示台，其特征在于，所述支撑板(2)为透明板制成，所述支撑板(2)的下表面外侧安装有环形灯带(21)。

7.根据权利要求1所述的一种可调节高度的展示台，其特征在于，所述驱动轴(4)的下端与从动齿轮(41)固定连接，所述从动齿轮(41)一侧啮合连接有主动齿轮(42)，所述主动齿轮(42)固定安装在驱动电机(43)的输出端，所述驱动电机(43)安装在底座(1)内部。

技术总结
本技术涉及展示台技术领域，本技术公开了种可调节高度的展示台，包括底座，所述底座外侧表面设置有检修舱门，所述底座的上表面中心部位设置有支撑座，所述支撑座的内部转动安装有驱动轴，所述驱动轴的上端内部活动安装有导向杆，所述导向杆上端固定安装有支撑板，在使用时，向上拉动支撑板带动导向杆向上伸出运动，从而能够根据产品的高度与尺寸灵活调节支撑板展出时的高度，且在调节完成后，通过支撑弹簧的弹性推动定位板在定位板安装座内部转动，使得定位板上端进入定位槽内部，并通过限位杆锁定定位板反向转动的路径，使得定位板能够将导向杆锁定在需要的高度，便于使用时调节。

技术研发人员：张甫强,吴影
受保护的技术使用者：铜陵市华冉科技服务有限公司
技术研发日：20221208
技术公布日：2024/1/12
