收纳箱和弹性垫装置的制作方法

本发明涉及弹性垫收纳，尤其是涉及一种用于收纳弹性垫的收纳箱和一种弹性垫装置。

背景技术：

1、床具、沙发床等家具是人们生活中必不可少的组成部分。现有的床具、沙发床大部分都设置有弹性垫。弹性垫具有一定的弹性，人们躺在床具、沙发床上时，弹性垫可以提供一定的弹性支撑，相对于硬质垫具备一定舒适度。

2、现有的弹性垫通常是由整块底层、弹簧层、海绵叠加层、封闭的侧围和罩面形成的一体式的、不可拆卸的、并且封闭的整体垫，也就是，弹簧层设置在底层上，海绵叠加层设置在弹簧层上，封闭的侧围罩面包裹海绵叠加层和底层，以形成具有内部封闭空间的弹性垫。

3、然而，这种弹性垫在实际使用中通常具有较差的舒适性。另外，这样的弹性垫不仅成本较高，并且在实际使用中，稳定性较差，从而降低了舒适性，不便于搬运，且在存放时占用较大空间。另外，罩面不易清洗。此外，这种弹性垫只能放置在固定位置，且不能拆装收纳，也不能根据用户使用需求搬动到所需位置，例如不能携带到户外进行野营。

技术实现思路

1、针对以上现有技术中存在的至少一些问题，本发明的目的是提升弹性垫的收纳便捷性，使得弹性垫能够按照用户使用需求携带到所需场所，并有效降低弹性垫存放时的占用空间。

2、为了实现上述目的，第一方面，本发明提供了一种用于收纳弹性垫的收纳箱，所述收纳箱包括能够通过锁结构打开和关闭的上箱体和下箱体，所述上箱体和所述下箱体之间形成有收纳空间，所述收纳空间配置为收纳弹性垫拆卸后形成的弹性垫部件。

3、在该技术方案中，由于收纳箱的上箱体和下箱体能够通过锁结构打开和关闭，并且上箱体和下箱体之间的收纳空间能够收纳弹性垫拆卸后形成的弹性垫部件，这样，弹性垫拆卸后，可以将弹性垫的各个弹性垫部件放置在收纳空间内，并将收纳箱通过锁结构关闭，这样，收纳箱可以有效提升弹性垫的收纳便捷性，同时，通过携带收纳箱，可以使得弹性垫能够按照用户使用需求携带到所需场所，并有效降低弹性垫存放时的占用空间。当需要使用弹性垫时，将收纳箱打开，将各个弹性垫部件取出后组装成弹性垫即可。

4、一些实施方式中，所述收纳箱的侧壁上形成有至少一个朝向所述收纳空间凹陷的凹部，每个所述凹部内设置有所述锁结构。

5、一些实施方式中，所述收纳箱包括将上箱体和下箱体铰接连接的铰接侧边部、与所述铰接侧边部相对地布置的锁定侧边部，以及相对布置在所述铰接侧边部和锁定侧边部两侧的锁定端边部，其中，所述锁定侧边部上设置有多个在其延伸方向间隔布置的所述锁结构，而且每个所述锁定端边部上设置有至少一个所述锁结构。

6、一些实施方式中，所述锁定侧边部上设置有侧边提手带，其中，所述侧边提手带在所述锁定侧边部的延伸方向上横跨中间的至少一个所述锁结构。

7、一些实施方式中，所述锁结构包括锁扣和锁板，所述锁扣设置在所述收纳箱的上箱体和下箱体中的一者上，所述锁板的一端可枢转设置在所述上箱体和所述下箱体中的另一者上，其中，所述锁板的另一端向外呈弧形地弯曲以形成便于使用者施力以扳动锁板的翘起部，所述锁板上形成有能够与所述锁扣接合和脱离的锁钩。

8、一些实施方式中，所述收纳箱的一个锁定端边部设置有行走轮，相对的另一个锁定端边部设置有端边提手带。

9、一些实施方式中，所述收纳空间的底壁上形成有凹陷部，所述弹性垫拆卸后的多个弹性模块单元依次嵌套在一起形成的嵌套组件的至少底部容纳并限位在所述凹陷部内。

10、一些实施方式中，所述收纳空间的侧壁上形成有弹性遮挡部，所述弹性遮挡部配置为能够对弹性垫的依次嵌套在一起的位于最下方的弹性模块单元的每个弹性模块的内部空间进行遮挡。

11、一些实施方式中，所述上箱体和所述下箱体中的一者的接触口边沿上形成有周向延伸的预定位槽，所述上箱体和所述下箱体中的另一者的接触口边沿形成有周向延伸的预定位凸缘，所述预定位凸缘能够形状适配地预定位在所述预定位槽内。

12、第二方面，本发明提供一种弹性垫装置，该弹性垫装置包括弹性垫和以上第一方面中任意所述的收纳箱，其中，所述弹性垫能够可拆卸地组装；其中，所述弹性垫被构造成使得拆卸后形成的弹性垫部件能够收纳在所述收纳空间内并且所述收纳箱能够关闭；所述收纳箱打开后，所述弹性垫部件能够从所述收纳空间中取出并组装成弹性垫。

13、这样，弹性垫拆卸后，可以将弹性垫的各个弹性垫部件放置在收纳空间内，并将收纳箱通过锁结构关闭，这样，收纳箱可以有效提升弹性垫的收纳便捷性，同时，通过携带收纳箱，可以使得弹性垫能够按照用户使用需求携带到所需场所，并有效降低弹性垫存放时的占用空间。当需要使用弹性垫时，将收纳箱打开，将各个弹性垫部件取出后组装成弹性垫即可。

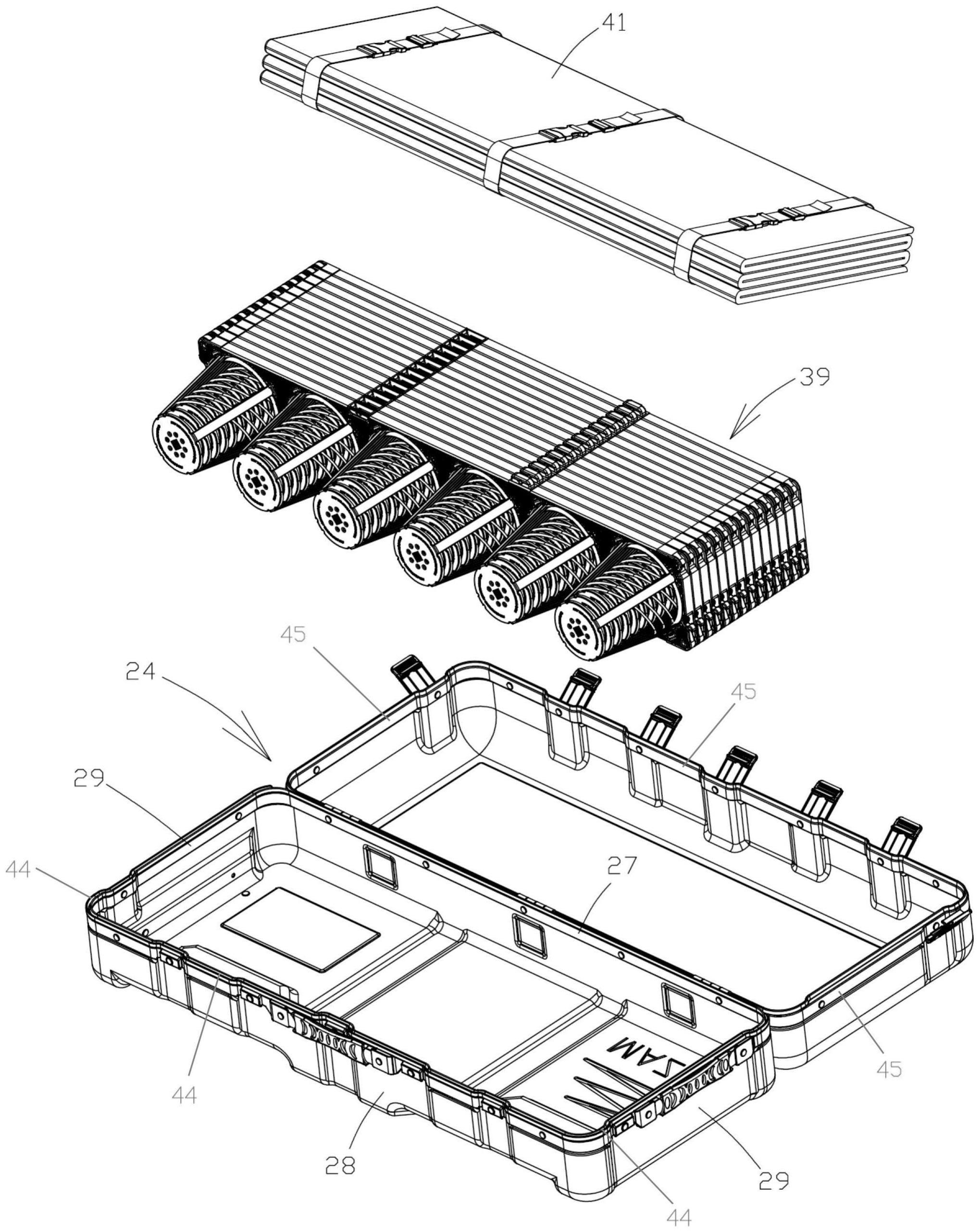

14、一些实施方式中，所述弹性垫包括垫层和多个弹性模块单元，其中，每个所述弹性模块单元包括形成有多个开口的固定底板和多个设置在所述固定底板的所述多个开口上的弹性模块，每个所述弹性模块形成有内部空间，其中，一个弹性模块单元的多个弹性模块能够穿过在另一个弹性模块单元的固定底板上的对应的开口而相应地嵌入到另一个弹性模块单元的多个弹性模块的内部空间中，从而使得多个弹性模块单元能够依次嵌套在一起以形成嵌套组件，其中，位于最下方的弹性模块单元的每个弹性模块的内部空间用作为用于放置额外物品的物品放置空间；所述垫层被构造成能够从展开状态折叠到折叠块；其中，所述嵌套组件和所述折叠块能够放置在所述收纳空间内。

15、一些实施方式中，所述折叠块为u形块，所述u形块包裹所述嵌套组件的弹性模块部。

16、一些实施方式中，所述嵌套组件的至少底部容纳并限位在所述收纳空间的底壁上的凹陷部内。

17、一些实施方式中，所述固定底板包括彼此相对设置的拼接侧边和彼此相对设置的端部侧边，每个所述端部侧边具有多个连接件，所述连接件包括旋转卡件和接合件中的至少一者，所述旋转卡件被构造成能够绕枢转轴线来回摆动，从而与相邻的弹性模块单元的接合件可释放地接合；以及所述接合件被构造成能够与相邻的弹性模块单元的旋转卡件可释放地接合；其中，多个所述固定底板通过相邻的所述旋转卡件和所述接合件的接合而拼接在一起，从而使得多个所述弹性模块单元组装成弹性支撑层。

18、一些实施方式中，每个所述端部侧边的拐角处分别设置有所述连接件。

19、一些实施方式中，每个所述端部侧边设置有所述旋转卡件和所述接合件。

20、一些实施方式中，彼此相对的两个所述端部侧边上的所述旋转卡件位于所述弹性模块单元的其中一条对角线上，而所述接合件位于所述弹性模块单元的另一条对角线上，并且所述旋转卡件的旋转方向相同。

21、一些实施方式中，所述接合件包括卡接柱。

22、一些实施方式中，所述固定底板的各个拐角处的周向侧表面上形成有能够容纳所述连接件的容纳槽。

23、一些实施方式中，所述容纳槽的上侧槽壁上形成有便于使用者施力以旋转所述旋转卡件的操作开口。

24、一些实施方式中，所述旋转卡件包括卡钩和挂钩，所述卡钩被构造成能够与相邻弹性模块单元的接合件可释放地卡接，其中，所述旋转卡件包括收纳位置和接合位置，在所述收纳位置，所述挂钩位于所述容纳槽内，并且所述卡钩的一部分从所述容纳槽侧向伸出，在所述接合位置，所述卡钩位于相邻的弹性模块单元的所述容纳槽内，并且所述挂钩的一部分从相邻的弹性模块单元的所述容纳槽侧向伸出。

25、一些实施方式中，所述旋转卡件被构造成可释放地挂接弹性垫的罩盖上对应的连接绳。

26、一些实施方式中，每个所述拼接侧边上形成有预定位结构，所述预定位结构被构造成能够与相邻弹性模块单元的固定底板的拼接侧边上的预定位结构接合。

27、一些实施方式中，所述预定位结构包括在所述拼接侧边的延伸方向上间隔布置的第一预定位结构和第二预定位结构，所述第二预定位结构不同于所述第一预定位结构；其中，所述第一预定位结构被构造成能够与相邻弹性模块单元的第二预定位结构接合，所述第二预定位结构被构造成能够与相邻弹性模块单元的第一预定位结构接合。

28、一些实施方式中，位于所述弹性模块单元一侧的所述第一预定位结构和位于另一侧的所述第二预定位结构沿所述弹性模块单元的横向方向对齐，而且位于所述弹性模块单元一侧的所述第二预定位结构和另一侧的所述第一预定位结构沿所述弹性模块单元的横向方向对齐。

29、一些实施方式中，所述第一预定位结构为预定位凸块，所述第二预定位结构为预定位槽。

30、一些实施方式中，所述弹性垫还包括罩盖，所述罩盖包括：至少一层内芯层，所述至少一层内芯层包含弹性材料层；外包裹套，所述外包裹套可拆卸地包裹所述至少一层内芯层；止挡折边，所述止挡折边从所述罩盖的四周边缘沿着所述弹性垫的厚度方向向下翻折并延伸预定距离，从而形成能够容纳并遮挡所述弹性垫的垫层的内部空间；其中，所述罩盖铺设在所述弹性垫的垫层上，并且所述垫层容纳限位在所述内部空间中；其中，所述罩盖能够折叠后收纳在所述收纳空间内。

31、一些实施方式中，所述止挡折边由所述外包裹套的从所述罩盖的四周边缘向下翻折并延伸预定距离的部分形成。

32、一些实施方式中，所述至少一层内芯层从所述罩盖的四周边缘向下翻折并延伸预定距离以形成折边层，所述外包裹套从所述罩盖的四周边缘向下翻折并延伸预定距离以形成折边套，其中，所述折边套包裹所述折边层以形成所述止挡折边。

33、一些实施方式中，所述罩盖还包括边缘连接结构，所述边缘连接结构被构造成能够和弹性垫的底层连接；所述止挡折边和所述边缘连接结构共同作用以形成无密封侧围的所述弹性垫。

34、一些实施方式中，所述边缘连接结构包括多个沿着弹性垫的周向方向间隔布置的连接绳。

35、一些实施方式中，所述止挡折边中的至少两个相对的止挡折边通过边缘连接结构和弹性垫的底层连接。

36、一些实施方式中，所述止挡折边延伸靠近弹性垫的底层，并与弹性垫的底层保持预定间隔，所述止挡折边的长度被设定成能够遮挡弹性垫的弹性模块的高度的至少一部分或全部。

37、一些实施方式中，所述弹性垫作为弹性床垫。

38、显而易见，在以上单个实施方式中描述的元件或特征可以在其它实施方式中单独或组合使用。
