一种拼接式可拆卸书柜的制作方法

本技术涉及存放书籍、文件、表格的专用橱柜、架或搁板组件，具体为一种拼接式可拆卸书柜。

背景技术：

1、书柜是书房家具中的主要家具之一，即专门用来存放书籍、报刊、杂志等书物的柜子。而家用的书柜一般都是固定式结构的，即在安装时采用钉子以及卯榫结构安装在一起，无法实现拆卸。

2、而市场上也出现了便拆式的书柜，多是办公室采用的一种柜体，整体的结构由多块模板拼接而成，利用螺栓安装在一起，安装比较方便，比如公开号为cn112401513a的中国专利一种书柜，通过隔板放置在第一连接槽和第二连接槽中，实现对书柜的拼接，但是其架体是一个长方体结构，大小是固定的，其框架在使用时无法根据实际的使用需求(比如书本的数量和放置空间的大小)来调整箱体的大小，而且整个的箱体在运输时也不方便。

技术实现思路

1、本实用新型的目的在于提供一种拼接式可拆卸书柜，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种拼接式可拆卸书柜，包括至少两个侧板和位于底部以及顶部的底板，底板与侧板之间通过螺栓连接，形成两侧开口的箱体结构；

3、箱体的内部安装有多个隔板，

4、两个侧板位于箱体内部的一侧开设有对称设置的安装槽，隔板滑动安装在对称的两个安装槽中，并且能够从安装槽内部取下。

5、优选的，安装槽的底侧开设有凹槽，凹槽的内侧壁固定安装有支撑轴，

6、凹槽的内部安装有支撑板，支撑板转动安装在支撑轴上，能够从竖直状态转动至水平状态。

7、优选的，支撑板和隔板上均开设有螺纹孔，螺纹孔之间安装有螺栓。

8、至少一个侧板的外侧也开设有安装槽。

9、优选的，安装槽在侧板上均匀分布。

10、优选的，侧板的后侧通过螺栓安装有后板。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型通过设置侧板和底板，侧板和底板之间通过螺栓安装在一起，能够方便的实现侧板和侧板之间的安装，从而组合成柜体或者箱体的结构，在搬运或运输时，拆卸掉侧板和底板即可，不占用空间；

13、另外，通过设置不同数量的侧板和底板，在使用时根据书籍和空间的大小，可以拼接成不同大小的箱体，提高空间利用率。

技术特征：

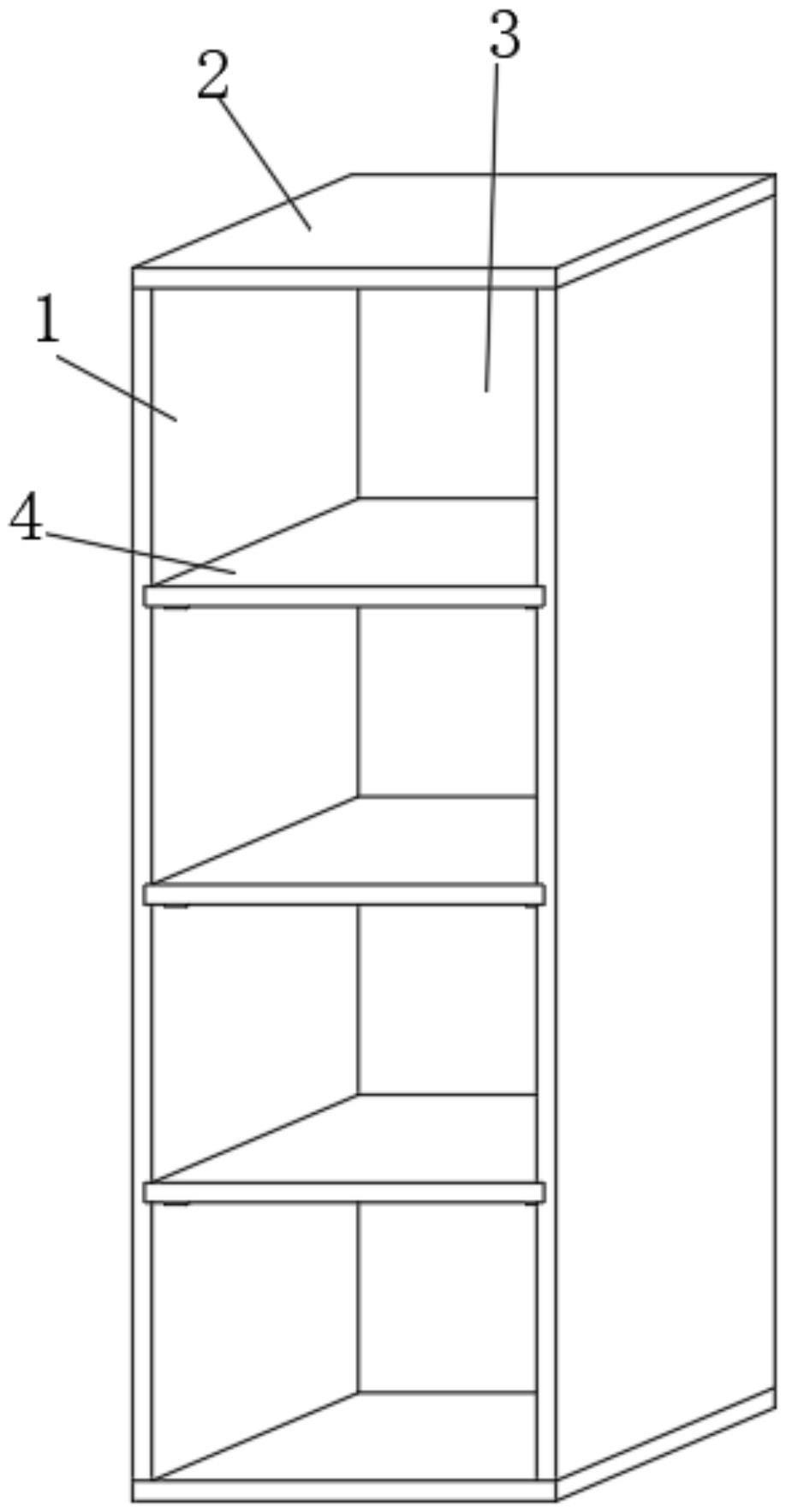

1.一种拼接式可拆卸书柜，其特征在于：包括至少两个侧板(1)和位于底部以及顶部的底板(2)，底板(2)与侧板(1)之间通过螺栓连接，形成两侧开口的箱体结构；

2.根据权利要求1所述的一种拼接式可拆卸书柜，其特征在于：所述安装槽(7)的底侧开设有凹槽，凹槽的内侧壁固定安装有支撑轴(6)，

3.根据权利要求2所述的一种拼接式可拆卸书柜，其特征在于：所述支撑板(5)和隔板(4)上均开设有螺纹孔，螺纹孔之间安装有螺栓(8)。

4.根据权利要求1所述的一种拼接式可拆卸书柜，其特征在于：至少一个所述侧板(1)的外侧也开设有安装槽(7)。

5.根据权利要求1或4所述的一种拼接式可拆卸书柜，其特征在于：所述安装槽(7)在侧板(1)上均匀分布。

6.根据权利要求1所述的一种拼接式可拆卸书柜，其特征在于：所述侧板(1)的后侧通过螺栓安装有后板(3)。

技术总结
本技术公开了一种拼接式可拆卸书柜，涉及放书籍、文件、表格的专用橱柜、架或搁板组件的领域，包括至少两个侧板和位于底部以及顶部的底板，底板与侧板之间通过螺栓连接，形成两侧开口的箱体结构；箱体的内部安装有多个隔板，两个侧板位于箱体内部的一侧开设有对称设置的安装槽，隔板滑动安装在对称的两个安装槽中。本技术通过设置侧板和底板，侧板和底板之间通过螺栓安装在一起，能够方便的实现侧板和侧板之间的安装，从而组合成柜体或者箱体的结构，在搬运或运输时，拆卸掉侧板和底板即可，不占用空间，另外，通过设置不同数量的侧板和底板，在使用时根据书籍和空间的大小，可以拼接成不同大小的箱体，提高空间利用率。

技术研发人员：朱道全
受保护的技术使用者：安徽省雨龙家具有限公司
技术研发日：20230109
技术公布日：2024/1/13
