一种双向悬板式防爆波活门的制作方法

本申请涉及人防设备，具体为一种双向悬板式防爆波活门。

背景技术：

1、防爆波活门是人防工程中用来遭受空袭的情况下保证工程内不间断通风的防护通风设备，一般与扩散室结合使用，根据材质的不同分为悬摆式和胶管式两种，主体为钢质结构，遭受到爆炸冲击波的瞬间会自动关闭，保护工程内部通风设备不遭受破坏。

2、如公告号为cn219081407u的实用新型，公开的双向悬板式防爆波活门，包括：防爆门本体，所述防爆门本体的两侧均固定连接有第一固定机构，所述第一固定机构的一侧固定连接有固定座，所述固定座的内部转动连接有转臂，所述转臂的一侧固定连接有第二固定机构，所述第二固定机构的一侧固定连接有悬板，通过设置第一固定组件、第二固定组件，提高悬板在闭合时的稳定性和密封性，防止悬板在受到冲击波后发生反弹。

3、然而上述申请中的悬板由于悬臂铰接在固定座上，且缺少缓冲措施，因此每次受到冲击与防爆门主体贴合时，悬板与悬臂的连接处以及悬板本身都会受到不同程度的损伤，从而降低使用寿命，故而提出一种双向悬板式防爆波活门来解决上述问题。

技术实现思路

1、针对现有技术的不足，本申请提供了一种双向悬板式防爆波活门，具备提高缓冲防护性等优点，解决了缓冲防护效果不佳的问题。

2、为实现上述目的，本申请提供如下技术方案：一种双向悬板式防爆波活门，包括防爆门主体，所述防爆门主体的内部开设有通风孔，所述通风孔的内侧固定连接有滤网，所述防爆门主体的一侧和另一侧均设置有悬板，所述悬板的内侧固定连接有挡板，所述悬板与防爆门主体之间设置有连接组件；

3、所述连接组件包括支撑杆，所述防爆门主体的一侧和另一侧均开设有支撑槽，所述支撑杆固定连接在支撑槽的内侧，所述支撑槽的外侧滑动连接有安装块，所述安装块的外侧固定连接有一端与悬板相抵触的连接块，所述连接块与支撑槽的内侧之间固定连接有支撑弹簧，所述防爆门主体的一侧和另一侧均开设有一端与支撑槽连通的连接槽，所述连接槽的内侧固定连接有支撑块，所述支撑块的内部滑动连接有拉杆，所述拉杆的外侧固定连接有挡块，所述挡块与支撑块之间固定连接有连接弹簧。

4、通过采用上述技术方案，由于悬板通过安装块以及挡块滑动在支撑杆上，因此当悬板受到冲击时，可通过安装块在支撑杆上滑动，减少悬板连接处所受到的损伤，且受到冲击时能够通过支撑弹簧进行缓冲支撑，来提高悬板的缓冲性，从而减少悬板在使用过程中所受到的损坏，提高使用寿命。

5、进一步，所述拉杆远离支撑块的一端为l字形，所述拉杆贯穿支撑块的一端为倾斜状。

6、通过采用上述技术方案，使拉杆的倾斜端受到挤压时，能在支撑块上滑动，拉扯连接弹簧。

7、进一步，所述连接块的外侧开设有固定槽，所述固定槽的规格与拉杆的规格相适配。

8、通过采用上述技术方案，通过延伸至固定槽内侧的拉杆可对受到冲击跟随悬板一同滑动的挡块进行限位固定。

9、进一步，所述安装块为圆柱状，所述悬板内部开设有位于安装块外侧的圆孔，所述挡块靠近悬板的一侧固定连接有橡胶垫。

10、通过采用上述技术方案，使受到挤压的悬板在滑动时能够挤压橡胶垫拥有一定滑动空间。

11、进一步，所述支撑槽的数量为四个，四个所述支撑槽为两两一组对称分布在防爆门主体上。

12、通过采用上述技术方案，通过四个支撑槽内侧的支撑杆来对悬板进行支撑。

13、进一步，所述安装块的外侧开设有凹槽，所述凹槽的内侧转动连接有卡块，所述卡块与凹槽的内侧之间固定连接有复位弹簧。

14、通过采用上述技术方案，通过卡块可对悬板进行限位固定，而通过按压卡块转动至凹槽内，可对悬板进行拆卸更换。

15、进一步，所述卡块的数量八个，八个所述卡块为两两一组对称分布在安装块上。

16、通过采用上述技术方案，通过每组对称分布的卡块来对穿过安装块的悬板进行阻挡限位。

17、与现有技术相比，本申请的技术方案具备以下有益效果：

18、1、该双向悬板式防爆波活门，由于悬板通过安装块以及挡块滑动在支撑杆上，因此当悬板受到冲击时，可通过安装块在支撑杆上滑动，减少悬板连接处所受到的损伤，且受到冲击时能够通过支撑弹簧进行缓冲支撑，来提高悬板的缓冲性，从而减少悬板在使用过程中所受到的损坏，提高使用寿命。

19、2、该双向悬板式防爆波活门，当悬板被推动至安装块的外侧，并穿过安装块后，可被卡块卡接阻挡，当按压卡块至凹槽内，即可不再阻挡悬板，来方便操作人员后期对悬板的拆卸更换，增加更换便捷性。

技术特征：

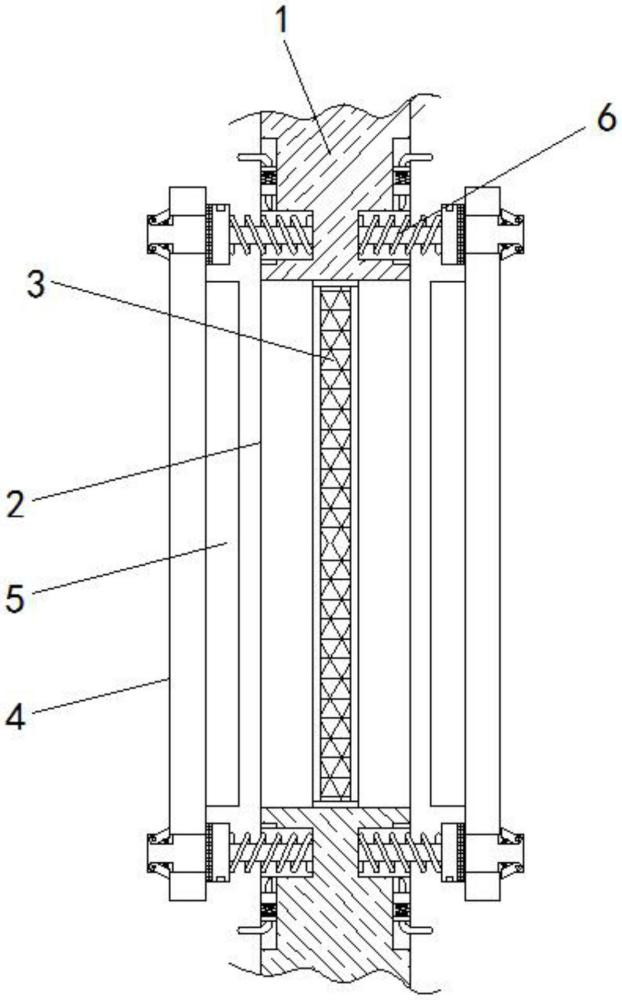

1.一种双向悬板式防爆波活门，包括防爆门主体（1），其特征在于：所述防爆门主体（1）的内部开设有通风孔（2），所述通风孔（2）的内侧固定连接有滤网（3），所述防爆门主体（1）的一侧和另一侧均设置有悬板（4），所述悬板（4）的内侧固定连接有挡板（5），所述悬板（4）与防爆门主体（1）之间设置有连接组件（6）；

2.根据权利要求1所述的一种双向悬板式防爆波活门，其特征在于：所述拉杆（67）远离支撑块（68）的一端为l字形，所述拉杆（67）贯穿支撑块（68）的一端为倾斜状。

3.根据权利要求1所述的一种双向悬板式防爆波活门，其特征在于：所述连接块（63）的外侧开设有固定槽，所述固定槽的规格与拉杆（67）的规格相适配。

4.根据权利要求1所述的一种双向悬板式防爆波活门，其特征在于：所述安装块（69）为圆柱状，所述悬板（4）内部开设有位于安装块（69）外侧的圆孔，所述连接块（63）靠近悬板（4）的一侧固定连接有橡胶垫（610）。

5.根据权利要求1所述的一种双向悬板式防爆波活门，其特征在于：所述支撑槽（61）的数量为四个，四个所述支撑槽（61）为两两一组对称分布在防爆门主体（1）上。

6.根据权利要求1所述的一种双向悬板式防爆波活门，其特征在于：所述安装块（69）的外侧开设有凹槽（613），所述凹槽（613）的内侧转动连接有卡块（614），所述卡块（614）与凹槽（613）的内侧之间固定连接有复位弹簧（612）。

7.根据权利要求6所述的一种双向悬板式防爆波活门，其特征在于：所述卡块（614）的数量八个，八个所述卡块（614）为两两一组对称分布在安装块（69）上。

技术总结
本申请属于人防设备技术领域，涉及一种双向悬板式防爆波活门，包括防爆门主体，所述防爆门主体的内部开设有通风孔，所述通风孔的内侧固定连接有滤网，所述防爆门主体的一侧和另一侧均设置有悬板，所述悬板的内侧固定连接有挡板，所述悬板与防爆门主体之间设置有连接组件，所述连接组件包括支撑杆，所述防爆门主体的一侧和另一侧均开设有支撑槽。该双向悬板式防爆波活门，由于悬板通过安装块以及挡块滑动在支撑杆上，因此当悬板受到冲击时，可通过安装块在支撑杆上滑动，减少悬板连接处所受到的损伤，且受到冲击时能够通过支撑弹簧进行缓冲支撑，来提高悬板的缓冲性，从而减少悬板在使用过程中所受到的损坏，提高使用寿命。

技术研发人员：汪洋
受保护的技术使用者：安徽隆宏人防工程防护设备有限公司
技术研发日：20231026
技术公布日：2024/8/13
