一种齿轮箱用轴加工定位工装的制作方法

本技术涉及齿轮箱加工设备，具体为一种齿轮箱用轴加工定位工装。

背景技术：

1、齿轮箱是一种动力传达机构，它可将电动机的转数转换到所要的转数，并能改变转矩，在目前用于传递动力与运动的机构中，齿轮箱的应用范围相当广泛，几乎在各式机械的传动系统中都可以见到；轮箱的主要结构是齿轮、轴、轴承、外罩以及齿轮箱离合器和联轴器的外部；齿轮箱中的轴是由一根金属制成的圆柱体经切削打磨后制成的，一般大型的齿轮箱中的轴体量和重量均较大，需要依靠起重设备吊起，再利用定位装置进行固定后才能进行打磨，现阶段使用的轴的定位装置安放金属轴较为困难，需要多次人工配合调整位置，才能配合起重设备将轴放置于定位装置中，此外，现阶段的定位装置通用性较低，难以应对不同长度的轴的加工，基于上述问题，现提出一种齿轮箱用轴加工定位工装。

技术实现思路

1、本实用新型的目的在于提供一种齿轮箱用轴加工定位工装，以解决上述背景技术中提出的现阶段使用的轴的定位装置安放金属轴较为困难，需要工人多次调整和通用性较低的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种齿轮箱用轴加工定位工装，包括：基座，所述基座的顶端左侧安装有立板，所述立板的外壁可转动的安装有三爪卡盘，所述基座的顶端右侧装配有支架，所述支架的顶端安装有抱合装置。

3、其中，所述抱合装置包括第一抱合臂，所述第一抱合臂的顶端可转动的安装有第二抱合臂，且第一抱合臂和第二抱合臂共同围合呈定位环，且定位环与所述三爪卡盘同轴设置，定位环的外壁沿周向等距安装有三个自锁气缸，且自锁气缸的输出端均朝向定位环的圆心，所述自锁气缸的输出端安装有转轮。

4、优选的，所述第一抱合臂和第二抱合臂的自由端分别安装有第一固定块和第二固定块，所述第一固定块和第二固定块的外壁中心分别开设有螺孔。

5、优选的，所述基座的右侧安装有第一电机，且第一电机的输出端延伸进所述基座的内腔，所述第一电机的输出端通过联轴器安装有第一丝杠的一端，且第一丝杠的另一端可转动的安装于基座的内壁，所述支架的外壁底端螺接于第一丝杠的外壁。

6、优选的，所述基座的顶端对称安装有两个定位杆，且支架的外壁可滑动的套接于定位杆的外壁。

7、优选的，所述基座的顶端安装有安装座，所述安装座的顶端可左右移动的装配有移动座，所述移动座的顶端安装有支杆，所述支杆的外壁顶端通过阻尼转轴安装有转杆，所述转杆的自由端安装有跳动测量仪。

8、优选的，所述安装座的外壁开设有滑道，所述移动座的内壁安装有滑块，且滑块可滑动的内嵌于所述滑道的内腔。

9、优选的，所述安装座额定外壁右侧安装有第二电机，且第二电机的输出端延伸进所述安装座的内腔，所述第二电机的输出端通过联轴器安装有第二丝杠的一端，且第二丝杠的另一端可转动的安装于安装座的内壁，所述移动座的外壁螺接于第二丝杠的外壁。

10、优选的，所述立板的外壁左侧可转动的安装有两个皮带轮，两个皮带轮的外壁套接有皮带，所述立板的外壁还安装有第三电机，所述第三电机的输出端与其中一个皮带轮相连，另一个皮带轮与三爪卡盘相连。

11、与现有技术相比，本实用新型的有益效果是：该齿轮箱用轴加工定位工装，将轴放入三爪卡盘和抱合装置内侧，通过三爪卡盘夹紧轴的一端，转动第二抱合臂配合第一抱合臂抱合轴的另一端，开启各个自锁气缸使各个转轮对轴的外壁限位，从而定位轴，利用第一电机和第一丝杠的配合，驱使支架、抱合装置移动，从而适配不同长度的轴，通过跳动测量仪可测量轴的圆度，通过第二电机和第二丝杠配合使移动座和跳动测量仪左右移动，继而测试不同位置的圆度，在实际使用中，能够便捷的使轴进入两端限位装置的内侧，无需工人手动调整位置，还能对不同长度的轴进行适应性调整，提高设备的通用性，此外，能够对轴原始料的各个部分的圆度进行测量，便于确定切削厚度。

技术特征：

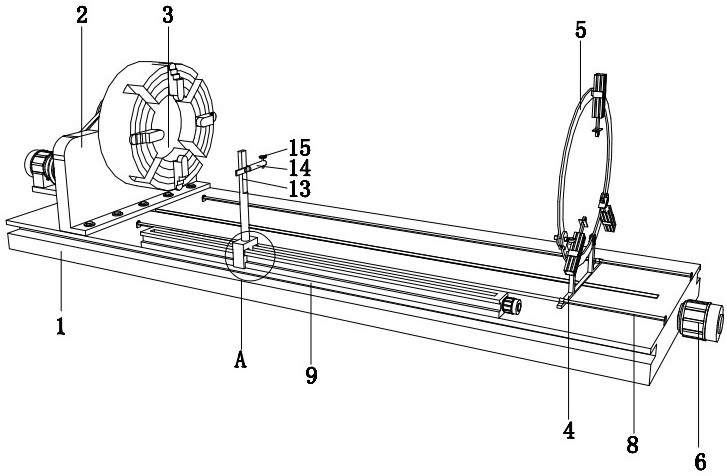

1.一种齿轮箱用轴加工定位工装，其特征在于，包括：基座(1)，所述基座(1)的顶端左侧安装有立板(2)，所述立板(2)的外壁可转动的安装有三爪卡盘(3)，所述基座(1)的顶端右侧装配有支架(4)，所述支架(4)的顶端安装有抱合装置(5)；

2.根据权利要求1所述的一种齿轮箱用轴加工定位工装，其特征在于：所述第一抱合臂(51)和第二抱合臂(52)的自由端分别安装有第一固定块(55)和第二固定块(56)，所述第一固定块(55)和第二固定块(56)的外壁中心分别开设有螺孔。

3.根据权利要求2所述的一种齿轮箱用轴加工定位工装，其特征在于：所述基座(1)的右侧安装有第一电机(6)，且第一电机(6)的输出端延伸进所述基座(1)的内腔，所述第一电机(6)的输出端通过联轴器安装有第一丝杠(7)的一端，且第一丝杠(7)的另一端可转动的安装于基座(1)的内壁，所述支架(4)的外壁底端螺接于第一丝杠(7)的外壁。

4.根据权利要求3所述的一种齿轮箱用轴加工定位工装，其特征在于：所述基座(1)的顶端对称安装有两个定位杆(8)，且支架(4)的外壁可滑动的套接于定位杆(8)的外壁。

5.根据权利要求3所述的一种齿轮箱用轴加工定位工装，其特征在于：所述基座(1)的顶端安装有安装座(9)，所述安装座(9)的顶端可左右移动的装配有移动座(10)，所述移动座(10)的顶端安装有支杆(13)，所述支杆(13)的外壁顶端通过阻尼转轴安装有转杆(14)，所述转杆(14)的自由端安装有跳动测量仪(15)。

6.根据权利要求5所述的一种齿轮箱用轴加工定位工装，其特征在于：所述安装座(9)的外壁开设有滑道(1001)，所述移动座(10)的内壁安装有滑块(1002)，且滑块(1002)可滑动的内嵌于所述滑道(1001)的内腔。

7.根据权利要求6所述的一种齿轮箱用轴加工定位工装，其特征在于：所述安装座(9)额定外壁右侧安装有第二电机(11)，且第二电机(11)的输出端延伸进所述安装座(9)的内腔，所述第二电机(11)的输出端通过联轴器安装有第二丝杠(12)的一端，且第二丝杠(12)的另一端可转动的安装于安装座(9)的内壁，所述移动座(10)的外壁螺接于第二丝杠(12)的外壁。

8.根据权利要求1-7的任意一项所述的一种齿轮箱用轴加工定位工装，其特征在于：所述立板(2)的外壁左侧可转动的安装有两个皮带轮(16)，两个皮带轮(16)的外壁套接有皮带(17)，所述立板(2)的外壁还安装有第三电机(18)，所述第三电机(18)的输出端与其中一个皮带轮(16)相连，另一个皮带轮(16)与三爪卡盘(3)相连。

技术总结
本技术公开了一种齿轮箱用轴加工定位工装，包括：基座，所述基座的顶端左侧安装有立板，所述立板的外壁可转动的安装有三爪卡盘，所述基座的顶端右侧装配有支架，所述支架的顶端安装有抱合装置；其中，所述抱合装置包括第一抱合臂，所述第一抱合臂的顶端可转动的安装有第二抱合臂，且第一抱合臂和第二抱合臂共同围合呈定位环，且定位环与所述三爪卡盘同轴设置，定位环的外壁沿周向等距安装有三个自锁气缸。该齿轮箱用轴加工定位工装，在实际使用中，能够便捷的使轴进入两端限位装置的内侧，无需工人手动调整位置，还能对不同长度的轴进行适应性调整，提高设备的通用性，此外，能够对轴原始料的各个部分的圆度进行测量，便于确定切削厚度。

技术研发人员：黄凌飞,康雄威
受保护的技术使用者：沈阳衡宇机械设备有限公司
技术研发日：20231026
技术公布日：2024/8/13
