一种折叠梯的制作方法

本技术涉及梯子领域，具体为一种折叠梯。

背景技术：

1、梯子作为一种登高作业常使用的工具，在装饰、供电设备安装维修、通信设备的装修等方面被广泛应用，是最常用的工具之一。折叠梯作为梯子的一种，由于其折叠时体积小，质量轻，特别适合移动的登高作业，受到广泛的使用。但是常见的折叠梯一般是骨架结构的，脚踏部位多为一个圆柱形的杆子或者长方体的杆子，与脚部的接触部位比较少，在登高作业时，容易出现脚部滑落的情况，而且由于接触面比较少，在长时间站立在梯子上作业时，脚部与杆子接触承受的压力(压强)比较大，出现脚部疼痛的情况。

技术实现思路

1、本实用新型的目的在于提供一种折叠梯，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种折叠梯，包括主杆和撑杆，撑杆的顶部与主杆转动连接；撑杆能够向外侧打开，与主杆呈三角形状态；

3、主杆上转动安装有多个均匀分布的踏板，多个踏板之间连接有连接杆，连接杆与踏板转动连接；

4、连接杆与撑杆之间还设置有连接片，连接片的一端与连接杆转动连接，另一端与撑杆滑动连接；

5、连接片的中部位置与主杆转动连接，转动踏板时，踏板带着连接杆一起运动，连接杆带着连接片转动，并使得撑杆向外侧打开，直到连接杆与主杆贴合在一起。

6、优选的，踏板的底部侧面转动安装有支撑杆，支撑杆的底部与连接杆转动连接。

7、优选的，踏板与支撑杆的连接处、踏板与主杆连接处对称布置。

8、优选的，撑杆上开设有滑槽，连接片的一端位于滑槽中，并能够在滑槽中滑动。

9、优选的，连接杆的上端通过销轴还转动安装有扶手杆，扶手杆上开设有滑槽，销轴位于滑槽中，滑槽能够在销轴外侧滑动，

10、主杆的顶部还固定安装有u型固定扣，扶手杆向上转动之后，可向下滑动插入到u型固定扣中。

11、优选的，梯子打开时，支撑杆对踏板进行支撑，踏板边缘的位置伸出至连接杆组成平面的外部，以增加踏板的伸出面积

12、优选的，踏板设置有2个。

13、优选的，踏板设置有3个。

14、与现有技术相比，本实用新型的有益效果是：

15、本实用新型通过设置主杆、撑杆、连接杆和脚踏板，在实现梯子折叠的同时，增加了脚踏部位的面积，而且在展开时脚踏板在竖直面之间的投影不会重合，在登高作业时可保证脚部的稳定性。另外，还提高了脚部与踏板的接触面积，可减轻脚部承受的压力，适合长时间的登高作业。

技术特征：

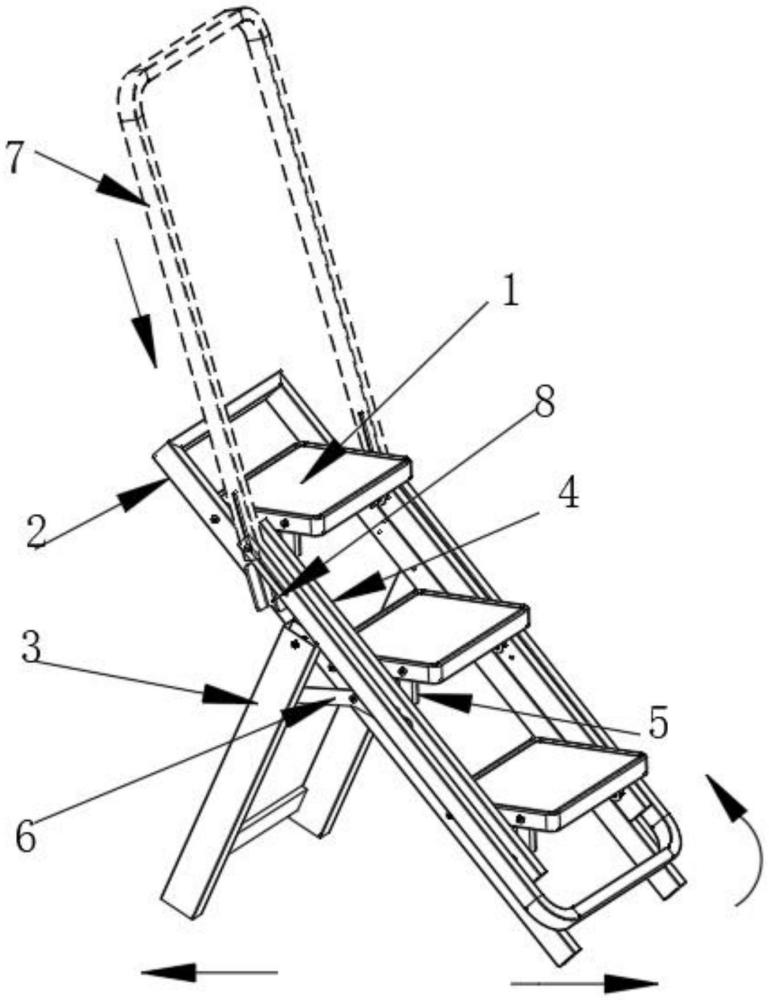

1.一种折叠梯，其特征在于：包括主杆(2)和撑杆(3)，撑杆(3)的顶部与主杆(2)转动连接；撑杆(3)能够向外侧打开，与主杆(2)呈三角形状态；

2.根据权利要求1所述的一种折叠梯，其特征在于：所述踏板(1)的底部侧面转动安装有支撑杆(5)，支撑杆(5)的底部与连接杆(4)转动连接。

3.根据权利要求2所述的一种折叠梯，其特征在于：所述踏板(1)与支撑杆(5)的连接处、踏板(1)与主杆(2)连接处对称布置。

4.根据权利要求2所述的一种折叠梯，其特征在于：所述撑杆(3)上开设有滑槽，连接片(6)的一端位于滑槽中，并能够在滑槽中滑动。

5.根据权利要求1所述的一种折叠梯，其特征在于：所述连接杆(4)的上端通过销轴还转动安装有扶手杆(7)，扶手杆(7)上开设有滑槽，销轴位于滑槽中，滑槽能够在销轴外侧滑动，

6.根据权利要求2所述的一种折叠梯，其特征在于：梯子打开时，支撑杆(5)对踏板(1)进行支撑，踏板(1)边缘的位置伸出至连接杆(4)组成平面的外部，以增加踏板(1)的伸出面积。

7.根据权利要求1-5任意一项所述的一种折叠梯，其特征在于：所述踏板(1)设置有2个。

8.根据权利要求1-5任意一项所述的一种折叠梯，其特征在于：所述踏板(1)设置有3个。

技术总结
本技术公开了一种折叠梯，涉及梯子领域，包括主杆和撑杆，撑杆的顶部与主杆转动连接；主杆上转动安装有多个均匀分布的踏板，多个踏板之间连接有连接杆，连接杆与踏板转动连接；连接杆与撑杆之间还设置有连接片，连接片的一端与连接杆转动连接，另一端与撑杆滑动连接；连接片的中部位置与主杆转动连接，转动踏板时，踏板带着连接杆一起运动，连接杆带着连接片转动，并使得撑杆向外侧打开，直到连接杆与主杆贴合在一起，本技术通过设置主杆、撑杆、连接杆和脚踏板，在实现梯子折叠的同时，增加了脚踏部位的面积，在登高作业时可保证脚部的稳定性。另外，还提高了脚部与踏板的接触面积，可减轻脚部承受的压力，适合长时间的登高作业。

技术研发人员：李伟竞
受保护的技术使用者：江门市九洋供应链有限公司
技术研发日：20240718
技术公布日：2024/9/9
