一种具有防潮功能的木质衣柜的制作方法

本技术属于家具，特别是涉及一种具有防潮功能的木质衣柜。

背景技术：

1、衣柜是一种比较常见的家具，其材质一般采用木头制作而成，主要用来存放一些衣物等等，相较于其它材料制作而成的衣柜，木质衣柜具有华美的外观，更有着丰富的文化内涵和工艺，同时也更加贴近自然，因此受到人们的喜爱和追捧；

2、现有公开号为cn215303958u的文件中公开了一种具有防潮功能的木质衣柜，包括衣柜机构和防潮机构，所述衣柜机构包括衣柜本体、横杆、竖杆、干燥腔和过滤网，所述衣柜本体的内部固定安装有横杆，所述衣柜本体的内底壁固定安装有延伸至横杆底部的竖杆，所述竖杆的内部开设有数量为两个的干燥腔，两个所述干燥腔的外表面均固定安装有过滤网；

3、但它在实际使用中仍存在以下弊端：

4、上述的木质衣柜，其衣柜本体的内部竖向安装有竖杆，通过竖杆来对衣柜本体的内部进行分区，但是由于竖杆的两端分别与衣柜本体的内侧底部和横杆固定安装，导致竖杆在衣柜本体内部的位置是固定不变的，从而导致不便于根据需求来对竖杆两侧的空间大小进行调节，进而不便于使用者分类存放不同类型的衣物；

5、上述的木质衣柜，其竖杆的内部开设有用来放置干燥剂的干燥腔，由于干燥剂放置在竖杆的内部，导致不便于使用者快速取出干燥剂，从而不便于对干燥剂进行更换，进而不便于对衣柜本体的内部进行防潮。

技术实现思路

1、本实用新型的目的在于提供一种具有防潮功能的木质衣柜，通过分隔组件中的安装框带动竖向隔板进行横向移动，从而对竖向隔板两侧的空间大小进行调节，通过通风组件中的干燥壳和斜板对干燥剂进行放置，并通过第二滑块和复位弹簧将干燥壳固定在衣柜本体的内部，解决了现有的不便于对衣柜本体内部两侧的空间大小进行调节和不便于对干燥剂进行更换的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种具有防潮功能的木质衣柜，包括衣柜本体，衣柜本体的内部下方固定连接有横向隔板，横向隔板的表面等间距开设有第一通风孔，横向隔板的上方活动连接有分隔组件，衣柜本体的两侧下方均设置有通风组件；

4、分隔组件中的竖向隔板通过安装框滑动连接在衣柜本体的内侧中心位置上，竖向隔板前端面上的安装槽内转动连接有套杆，套杆的内部上方和下方均螺纹套设有内杆，内杆的另一端分别贯穿套杆的两端并间隙配合在位于衣柜本体内侧顶部和横向隔板上表面前端的定位孔内部；

5、通风组件中的通风壳卡接在衣柜本体两侧外壁下方的进风口内，通风壳的内部固定连接有风机，通风壳位于衣柜本体外侧的一端固定连接有滤网，通风壳位于衣柜本体内侧的一端活动连接有干燥壳，干燥壳的内部固定连接有斜板，斜板的表面等间距开设有第二通风孔，衣柜本体内部下方的两侧均固定连接有固定框，固定框的内部活动连接有第二滑块，第二滑块的顶部焊接在干燥壳的底部，第二滑块的后端面上固定连接有复位弹簧，复位弹簧的另一端固定连接在固定框的内侧后端面上。

6、进一步地，衣柜本体的前端面两侧均转动连接有柜门，柜门的前端面一侧均焊接有握把。

7、进一步地，衣柜本体的前端面两侧均固定连接有安装杆，柜门的一端均转动套设在安装杆的外壁上。

8、进一步地，衣柜本体的底部四周均焊接有支撑脚。

9、进一步地，安装框从上到下等间距固定连接在衣柜本体的内侧后端面上，安装框的内部均固定连接有滑杆，滑杆的外壁上均滑动套设有第一滑块，第一滑块的前端面焊接在竖向隔板的后端面上。

10、进一步地，套杆的外壁上粘接有橡胶套，橡胶套位于安装槽的内部。

11、进一步地，干燥壳一侧外壁的下方开设有进风孔，干燥壳的前端面上开设有出料口，出料口的内部活动连接有挡板。

12、进一步地，固定框的前端面上贯穿有内螺纹杆，内螺纹杆的内部螺纹连接有外螺纹杆，外螺纹杆的前端固定连接有旋钮，外螺纹杆的后端固定连接有抵接杆，抵接杆的后端抵触连接在第二滑块的前端面上。

13、本实用新型具有以下有益效果：

14、本实用新型通过设置分隔组件，转动套杆，并在套杆和内杆之间螺纹连接的作用下，使得内杆从定位孔的内部运动出来，同时对竖向隔板施加外力作用，使得竖向隔板在衣柜本体的内部进行运动，从而对衣柜本体内部两侧的空间大小进行调节，便于分类存放不同类型的衣物。

15、本实用新型通过设置通风组件，转动旋钮，从而将抵接杆从固定框的内部取出，此时在复位弹簧的作用下，使得第二滑块带动干燥壳向衣柜本体的外侧进行滑动，并对挡板施加外力作用，使得挡板从出料口处滑出，此时在重力作用下，使得斜板上存放的干燥剂通过出料口排出，从而便于对干燥剂进行更换。

技术特征：

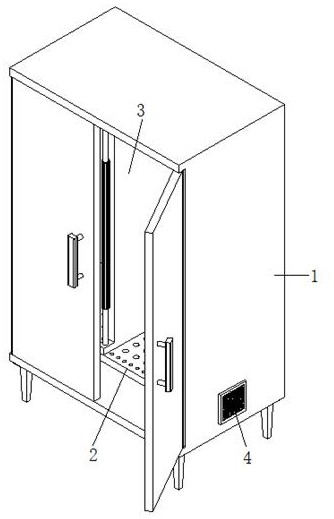

1.一种具有防潮功能的木质衣柜，包括衣柜本体（1），其特征在于：所述衣柜本体（1）的内部下方固定连接有横向隔板（2），所述横向隔板（2）的表面等间距开设有第一通风孔（21），所述横向隔板（2）的上方活动连接有分隔组件（3），所述衣柜本体（1）的两侧下方均设置有通风组件（4）；

2.根据权利要求1所述的一种具有防潮功能的木质衣柜，其特征在于，所述衣柜本体（1）的前端面两侧均转动连接有柜门（12），所述柜门（12）的前端面一侧均焊接有握把（13）。

3.根据权利要求2所述的一种具有防潮功能的木质衣柜，其特征在于，所述衣柜本体（1）的前端面两侧均固定连接有安装杆（14），所述柜门（12）的一端均转动套设在所述安装杆（14）的外壁上。

4.根据权利要求3所述的一种具有防潮功能的木质衣柜，其特征在于，所述衣柜本体（1）的底部四周均焊接有支撑脚（15）。

5.根据权利要求1所述的一种具有防潮功能的木质衣柜，其特征在于，所述安装框（32）从上到下等间距固定连接在所述衣柜本体（1）的内侧后端面上，所述安装框（32）的内部均固定连接有滑杆（321），所述滑杆（321）的外壁上均滑动套设有第一滑块（322），所述第一滑块（322）的前端面焊接在所述竖向隔板（31）的后端面上。

6.根据权利要求1所述的一种具有防潮功能的木质衣柜，其特征在于，所述套杆（33）的外壁上粘接有橡胶套（331），所述橡胶套（331）位于所述安装槽（311）的内部。

7.根据权利要求1所述的一种具有防潮功能的木质衣柜，其特征在于，所述干燥壳（44）一侧外壁的下方开设有进风孔（441），所述干燥壳（44）的前端面上开设有出料口（442），所述出料口（442）的内部活动连接有挡板（443）。

8.根据权利要求1所述的一种具有防潮功能的木质衣柜，其特征在于，所述固定框（45）的前端面上贯穿有内螺纹杆（453），所述内螺纹杆（453）的内部螺纹连接有外螺纹杆（471），所述外螺纹杆（471）的前端固定连接有旋钮（472），所述外螺纹杆（471）的后端固定连接有抵接杆（47），所述抵接杆（47）的后端抵触连接在所述第二滑块（451）的前端面上。

技术总结
本技术公开了一种具有防潮功能的木质衣柜，涉及家具技术领域。本技术包括衣柜本体，衣柜本体的内部下方固定连接有横向隔板，横向隔板的上方活动连接有分隔组件，衣柜本体的两侧下方均设置有通风组件；分隔组件中的竖向隔板通过安装框滑动连接在衣柜本体的内侧中心位置上，竖向隔板前端面上的安装槽内转动连接有套杆。本技术通过分隔组件中的安装框带动竖向隔板进行横向移动，对竖向隔板两侧的空间大小进行调节，通过通风组件中的干燥壳和斜板对干燥剂进行放置，并通过第二滑块和复位弹簧将干燥壳固定在衣柜本体的内部，解决了现有的不便于对衣柜本体内部两侧的空间大小进行调节和不便于对干燥剂进行更换的问题。

技术研发人员：杨上海
受保护的技术使用者：广东新品爱家居有限公司
技术研发日：20231214
技术公布日：2024/9/9
