封闭式脚踏结构的消毒洗手槽的制作方法

本发明属于卫生安全设备技术领域，涉及一种洗手槽，特别是涉及一种封闭式脚踏结构的消毒洗手槽。

背景技术：

目前，普通的水龙头只有单一的提供自来水，固体肥皂或洗手液放在旁边，只有很少的场合把杀菌消毒液放置在一旁，洗手过程中需要用手去拿固体肥皂或挤出洗手液或消毒液，很不方便；在医院无菌手术前的刷手、处理完烈性传染病后手的消毒处理等，均易于造成交叉感染，为解决这一问题，市场上也出现了很多相应的产品，如肘压式、感应式、触摸式等多种洗手槽，但这些产品存在如下缺陷：1.操作费力、使用不便；2.电子产品的结构较为复杂、成本较高，还容易产生误操作；3.产品传动结构以外置式为主，传动结构容易生锈和老化。

中国专利号zl200820127223.4发明提供的一种脚踏式洗手消毒装置，包含机架、脚踏板、传动主轴、按压把手、带按压式泵的瓶子，脚踏板与传动主轴的一端匹配连接，设置在机架的下部，带按压式泵的瓶子设置在机架的上部，传动主轴的另一端连接按压把手，按压把手与带按压式泵的瓶子匹配。用脚踩下踏板，通过传动主轴传递动力，按压把手压下瓶子上泵的顶部，从而使瓶子内的液体排出，该发明有利于在公共场合预防交叉感染的优点，但其结构较为复杂，传动部分为外置式、容易产生老化生锈，影响传动要求，其制作成本也较高。

技术实现要素：

本发明针对现有洗手槽结构存在的不足，提出一种封闭式脚踏结构的消毒洗手槽，传动结构简单合理，操作较为简便，能预防公共场所洗手时引发交叉感染的问题。

本发明的技术方案是：封闭式脚踏结构的消毒洗手槽，包括由台面板、水龙头、挡板、侧板和水槽构成的洗手槽本体；其特征在于：所述水槽下方设有控制机构，所述控制机构由出水管、进水管、弹簧、活塞和连杆构成，所述控制机构的上方与所述水龙头相连，控制机构的下方设有脚踏，所述台面板上设有插槽，所述插槽内设有封闭面板，所述封闭面板的下方设有多个脚踏孔，所述脚踏孔与所述脚踏一一对应。

所述控制机构由出水管、进水管、弹簧、活塞和连杆构成，出水管和进水管组成t字型结构，活塞在弹簧的作用下置于进水管的上方。

所述出水管与水龙头通过螺纹固定连接。

所述脚踏的上端与连杆铰链活动连接。

所述脚踏孔与脚踏位置一一对应，脚踏孔呈拱门状。

所述插槽通过焊接的方式与台面板固定连接。

所述封闭面板通过插接的方式与台面板连接固定。

本发明的有益效果为：本发明提供的封闭式脚踏结构的消毒洗手槽，结构简单合理，通过脚踏来进行出水的操作，能预防公众场合交叉感染，控制机构通过带弹性元件的三通构件组合而成，结构简单，后期维护极为方便，在洗手槽外部加装封闭面板，具备了防水和防锈的功能，大幅度提高了洗手槽的使用寿命。

附图说明

图1为本发明内部结构示意图。

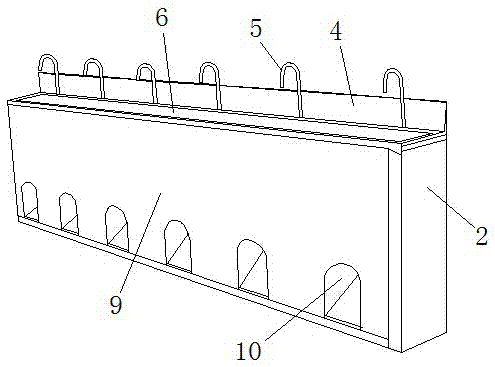

图2为本发明外部结构示意图。

图3为本发明中控制机构结构示意图。

图中：脚踏1、侧板2、插槽3、挡板4、水龙头5、水槽6、控制机构7、出水管7-1、进水管7-2、活塞7-3、弹簧7-4、连杆7-5、面板8、封闭面板9、脚踏孔10。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1-3所示，封闭式脚踏结构的消毒洗手槽，包括由台面板8、水龙头5、挡板4、侧板2和水槽1、侧板2、插槽3、挡板4、水龙头5、水槽6、控制机构7、出水管7-1、进水管7-2、活塞7-3、弹簧7-4、连杆7-5、面板8、封闭面板9、脚踏孔10。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1-3所示，封闭式脚踏结构的消毒洗手槽，包括由台面板8、水龙头5、挡板4、侧板2和水槽由出水管7-1、进水管7-2、弹簧7-4、活塞7-3和连杆7-5构成，出水管7-1和进水管7-2组成t字型结构，活塞7-3在弹簧7-4的作用下置于进水管7-2的上方；出水管7-1与水龙头5通过螺纹固定连接；脚踏10的上端与连杆7-5铰链活动连接；脚踏孔10与脚踏1位置一一对应，脚踏1孔呈拱门状；插槽3通过焊接的方式与台面板8固定连接；封闭面板9通过插接的方式与台面板8连接固定。

本发明结构简单合理，通过脚踏来进行出水的操作，能预防公众场合交叉感染，控制机构通过带弹性元件的三通构件组合而成，结构简单，后期维护极为方便，在洗手槽外部加装封闭面板，具备了防水和防锈的功能，大幅度提高了洗手槽的使用寿命。

技术特征：

技术总结
封闭式脚踏结构的消毒洗手槽，属于卫生安全设备技术领域，包括由台面板、水龙头、挡板、侧板和水槽构成的洗手槽本体；水槽下方设有控制机构，控制机构由出水管、进水管、弹簧、活塞和连杆构成，控制机构的上方与水龙头相连，控制机构的下方设有脚踏，台面板上设有插槽，插槽内设有封闭面板，封闭面板的下方设有多个脚踏孔，脚踏孔与脚踏一一对应。本发明结构简单合理，通过脚踏来进行出水的操作，能预防公众场合交叉感染，控制机构通过带弹性元件的三通构件组合而成，结构简单，后期维护极为方便，在洗手槽外部加装封闭面板，具备了防水和防锈的功能，大幅度提高了洗手槽的使用寿命。

技术研发人员：田明海
受保护的技术使用者：扬州市海牛厨房设备有限公司
技术研发日：2016.01.19
技术公布日：2017.07.25
