模块化雨水收集井座的制作方法

本发明涉及给排水技术领域的一种模块化雨水收集井座。

背景技术：
：

目前国内在模块化雨水收集系统的设计和施工中，井管与模块的连接无法解决，只能采用少装一组模块留下空位，将管道插入模块支撑在地面上。管壁上打一些小孔与模块蓄水池相通，以便水能流入管中。这种做法一是费料费工，第二管道穿过顶部包裹模块的土工膜和土工布，无法有效的进行密封；第三主要还是池内水的流动性差——进水时不能迅速将雨水灌入池内，取水时采的又是管内不流动而被污染的水，第四清洗水池时（反冲洗）污水不能很好地进入管井中被排出去。

技术实现要素：

本发明的目的是克服现有技术的缺陷，提供一种结构合理、安装方便的模块化雨水收集井座。

本发明是采用以下的技术方案来实现的：

一种模块化雨水收集井座，模块化雨水收集井座安装在雨水收集模块上，其特征在于：所述井座的上部为管道连接口，连接口与管道相连接，管道连接口为圆形管体；井座的下部为井座固定口，井座固定口固定在雨水收集模块上；对上述技术方案作进一步限定，所述的管道连接口的外壁均匀设有若干条加强筋，加强筋形状为三角形，提高管道的安装强度；对上述技术方案作进一步限定，所述井座固定口为矩形框体，矩形框体的底部设有条状凸台，矩形框体插入集水模块中，增强井座的支撑牢固度。

本发明具有在模块内部不再有管道阻拦、水的流动完全通畅和保证蓄水清洁等特点。

附图说明：

图1为模块化雨水收集井座结构示意图。

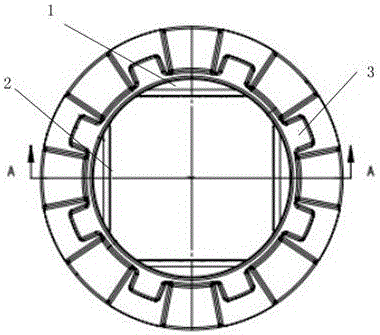

图2为模块化雨水收集井座结构俯视图。

图3为模块化雨水收集井座A-A剖面图。

图4波纹管连接示意图。

图中：管道连接口1、井座固定口2、加强筋3和波纹管4。

具体实施方式：

下面结合附图对本发明的内容作进一步的说明：

如图所示为模块化雨水收集井座结构示意图，包括管道连接口1、井座固定口2、加强筋3和波纹管4。

将本专利产品是设计一个井座，安装在模块的顶部，省去模块顶部以下的大口径管道。井座上下部分具有两大功能，下部方形插入预留模块孔洞中，即可以起到稳定作用，同时可以将顶部包裹模块的土工膜土工布开洞以后紧紧地挤入孔内，可靠地密封。上部承口用以固定和密封井管，这种设计可以利用双壁波纹管作井筒，成本更低。

本结构更大的优势在于模块内部不再有管道阻拦，水的流动完全通畅，保证了蓄水的清洁。
