用于市政井盖板的现浇可调节模板及其浇筑方法与流程

本发明涉及浇筑模板结构技术领域，尤其涉及一种用于市政井盖板的现浇可调节模板及其浇筑方法。

背景技术：

建筑行业的混凝土浇筑普遍使用的模板有钢模板、木模板、竹模板、塑料模板等。钢模板重量大、易生锈、且在混凝土浇注过程中易与混凝土粘合在一起，脱模困难；木模板虽然重量轻，但其强度低，不防水，易霉变腐烂，重复使用率低，需要消耗木材资源，不利于生态环境和森林资源的保护；竹模板的缺点也是重复使用率低，且不可以回收；塑料模板刚性差，易变型，且成本高。以上这些模板耐久性不好，生产标准程度低，不能确保混凝土工程质量，而且施工速度慢，模板周转的次数低，材料消耗大。

技术实现要素：

本发明的主要目的在于提供一种用于市政井盖板的现浇可调节模板及其浇筑方法，旨在提高模板的耐久性，同时提高施工速度。

为实现上述目的，本发明提供一种用于市政井盖板的现浇可调节模板，包括铝合金内圈模板以及铝合金外圈模板，其中，

所述铝合金内圈模板和铝合金外圈模板均包括一条长方形铝合金模板或四条L形铝合金子模板；

所述长方形铝合金模板的一端设置有直径固定孔，所述长方形铝合金模板的另一端设置有多个直径调节孔，所述长方形铝合金模板弯曲成圆柱形后，通过模板固定器将直径固定孔和对应的直径调节孔固定以调整井盖板的内圈直径；

相邻两所述L形铝合金子模板通过模板固定器固定连接，四条所述L形铝合金子模板首尾连接形成方形结构的外圈模板或内圈模板。

优选地，所述L形铝合金子模板的两端设置有尺寸固定孔或尺寸调节孔。

优选地，所述L形铝合金子模板和长方形铝合金模板上均设置有用于控制浇筑井盖板厚度的厚度控制线。

优选地，所述尺寸固定孔和直径固定孔均设置有多个。

本发明提出一种基于上述用于市政井盖板的现浇可调节模板的浇筑方法，包括以下步骤：

根据井盖板的尺寸和形状选择铝合金内圈模板和铝合金外圈模板，并将铝合金内圈模板和铝合金外圈模板拼接形成方形或圆形的井盖板模板，其中，当井盖板的内圈形状为圆形时，铝合金内圈模板选用长方形铝合金模板，当井盖板的内圈形状为方形时，铝合金内圈模板选用四条L形铝合金子模板，当井盖板的外圈形状为圆形时，铝合金内圈模板选用长方形铝合金模板，当井盖板的外圈形状为方形时，铝合金外圈模板选用四条L形铝合金子模板；

调节铝合金内圈模板和铝合金外圈模板的尺寸，并固定铝合金内圈模板和铝合金外圈模板；

在铝合金内圈模板和铝合金外圈模板的内表面刷脱模剂；

向铝合金内圈模板和铝合金外圈模板内浇筑，通过厚度控制线确定浇筑厚度。

本发明提出的用于市政井盖板的现浇可调节模板具有以下有益效果：

1、铝合金材质具有易弯曲、易存放的优点；

2、可满足不同尺寸的井盖板的浇筑需求，只需对应不同的直径调节孔和直径固定孔即可；

3、铝合金内圈模板和铝合金外圈模板可反复利用，节约环保，耐久性好，同时施工速度快。

附图说明

图1为本发明用于市政井盖板的现浇可调节模板用于井盖板内圈和外圈均为圆形形状时的使用示意图；

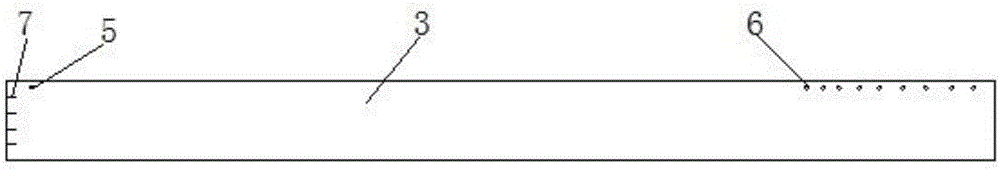

图2为本发明用于市政井盖板的现浇可调节模板中长方形铝合金模板的结构示意图；

图3为本发明用于市政井盖板的现浇可调节模板用于井盖板内圈为圆形外圈为方形时的使用示意图；

图4为图3中铝合金外圈模板的分解结构示意图。

图中，1-井盖板，2-模板固定器，3-长方形铝合金模板，4-L形铝合金子模板，5-直径固定孔，6-直径调节孔，7-厚度控制线，8-尺寸固定孔，9-尺寸调节孔。

本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

需要说明的是，在本发明的描述中，术语“横向”、“纵向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，并不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

本发明提出一种用于市政井盖板的现浇可调节模板。

参照图1至图4，本优选实施例中，一种用于市政井盖板的现浇可调节模板，包括铝合金内圈模板以及铝合金外圈模板，其中，

铝合金内圈模板和铝合金外圈模板均包括一条长方形铝合金模板3或四条L形铝合金子模板4；

长方形铝合金模板3的一端设置有直径固定孔5，长方形铝合金模板3的另一端设置有多个直径调节孔6，长方形铝合金模板3弯曲成圆柱形后，通过模板固定器2将直径固定孔5和对应的直径调节孔6固定以调整井盖板1的内圈直径；

相邻两L形铝合金子模板4通过模板固定器2固定连接，四条L形铝合金子模板4首尾连接形成方形结构的外圈模板或内圈模板。

具体地，当井盖板1的内圈形状为圆形（参照图1和图3）时，铝合金内圈模板选用长方形铝合金模板3，当井盖板1的内圈形状为方形时，铝合金内圈模板选用四条L形铝合金子模板4，当井盖板1的外圈形状为圆形（参照图1）时，铝合金内圈模板选用长方形铝合金模板3，当井盖板1的外圈形状为方形（参照图3）时，铝合金外圈模板选用四条L形铝合金子模板4。直径固定孔5可在长方形铝合金模板3的高度方向上设置有多个，对应设置多个模板固定器2，从而保证将弯曲后的长方形铝合金模板3固定牢固。模板 固定器2可采用螺栓加螺母，当然也可以为其它结构，只要实现将直径固定孔5和直径调节孔6固定即可。

本实施例中，结合参照图3和图4，L形铝合金子模板4的两端设置有尺寸固定孔8或尺寸调节孔9。参照图3，四条L形铝合金子模板中，两条L形铝合金子模板4的两端分别设置有尺寸固定孔8和尺寸调节孔9，一条L形铝合金子模板的两端均设置尺寸固定孔8，另一条L形铝合金子模板的两端分别设置尺寸调节孔9，为例具体说明。当然，也可四条L形铝合金子模板的两端分别设置尺寸固定孔8和尺寸调节孔9。

通过将不同的尺寸调节孔9与尺寸固定孔8配合，从而调整四条L形铝合金子模板4拼接形成的方形模板的大小。尺寸固定孔8也可设置多个。

进一步地，参照图2，L形铝合金子模板4和长方形铝合金模板3上均设置有用于控制浇筑井盖板厚度的厚度控制线7。

本实施例提出的用于市政井盖板的现浇可调节模板的工作流程如下：

1、根据井盖板1的设计尺寸确定铝合金内圈模板以及铝合金外圈模板的尺寸；

2、拼接形成方形或圆形的铝合金内圈模板以及铝合金外圈模板；

3、调节好铝合金内圈模板以及铝合金外圈模板的尺寸，并固定；

4、刷脱模剂；

5、向模板内浇筑，通过厚度控制线7确定浇筑厚度；

6、养护、脱模。

本实施例提出的用于市政井盖板的现浇可调节模板具有以下有益效果：

1、铝合金材质具有易弯曲、易存放的优点；

2、可满足不同尺寸的井盖板1的浇筑需求，只需对应不同的直径调节孔6和直径固定孔5即可；

3、铝合金内圈模板和铝合金外圈模板可反复利用，节约环保，耐久性好，同时施工速度快。

本发明进一步提出一种用于市政井盖板的现浇可调节模板的浇筑方法。

本优选实施例中，一种基于上述用于市政井盖板的现浇可调节模板的浇筑方法，包括以下步骤：

根据井盖板的尺寸和形状选择铝合金内圈模板和铝合金外圈模板，并将铝合金内圈模板和铝合金外圈模板拼接形成方形或圆形的井盖板模板，其中，当井盖板的内圈形状为圆形时，铝合金内圈模板选用长方形铝合金模板，当井盖板的内圈形状为方形时，铝合金内圈模板选用四条L形铝合金子模板，当井盖板的外圈形状为圆形时，铝合金内圈模板选用长方形铝合金模板，当井盖板的外圈形状为方形时，铝合金外圈模板选用四条L形铝合金子模板；

调节铝合金内圈模板和铝合金外圈模板的尺寸，并固定铝合金内圈模板和铝合金外圈模板；

在铝合金内圈模板和铝合金外圈模板的内表面刷脱模剂；

向铝合金内圈模板和铝合金外圈模板内浇筑，通过厚度控制线确定浇筑厚度。

以上仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
