一种自感应式排水管的制作方法

本实用新型涉及给排水领域，具体为一种自感应式排水管。

背景技术：

排水管广泛用于公路、铁路路基、地铁工程、废弃物填埋场、隧道、绿化带、运动场及含水量偏高引起的边坡防护等排水领域，以及农业、园艺之地下灌溉和排水系统。排水管及线缆铺设施工时，通常需要将若干根线缆先布好，然后再放置合适的给排水管道，这种不仅施工复杂，影响施工进度，浪费资源和成本。现有的排水管大多不具有与线缆同时铺设的功能和防垢功能，同时现有的给排水管在严寒的冬季，经常容易出现环境温度过低导致管道爆裂，给人们的维护带来了极大的麻烦。同时，排水管道中不免夹杂着垃圾、污物等，一旦发生管道堵塞不能被及时发现，不仅给人们的生产生活带来很大的不便，而且给工作人员的后期施工带来了很大的难度。

技术实现要素：

本实用新型的目的在于提供一种自感应式排水管，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种自感应式排水管,包括内管、外管和感应装置，所述内管采用超疏水材料制成，所述外管采用聚丙烯材料制成，所述内管的内侧管壁上具有对水流进行导向的导向筋，且所述导向筋等间距均匀设置于内管的内侧管壁上，所述内管的外壁与外管的内壁之 间还设有发泡层，所述感应装置包括控制器、微波发射器、微波接收器，所述控制器安装在内管与外管之间，所述微波发射器安装在内管内壁，所述微波接收器安装在内管内壁与微波发射器相对位置，且所述微波发射器和所述微波接收器分别与控制器相连。

优选的，所述控制器包括控制模块、电源模块、GPS定位模块、报警模块以及无线通讯模块，所述控制模块分别连接电源模块、GPS定位模块、报警模块，所述控制模块通过无线通讯模块连接远程监测中心，所述控制模块连接微波发射器，所述微波发射器通过微波信号放大模块、信号调理模块连接微波接收器，所述微波接收器连接控制模块。

优选的，所述微波信号放大模块包括光控单元、信号放大器、稳压偏置单元以及延迟输出控制单元，所述光控单元、稳压偏置单元分别连接信号放大器，所述信号放大器通过延迟输出控制单元连接信号调理模块。

优选的，所述信号调理模块包括三极管A、三极管B、放大器A、放大器B，三极管A的基极连接三极管B的集电极，三极管B的发射极接地，基极连接电阻A和电阻B的节点，电阻B接地，电阻A一端连接三极管A的集电极，三极管A的发射极分别连接电阻D一端、电阻E一端、电阻F一端，电阻D另一端分别连接三极管B集电极和电阻C一端，电阻C另一端接地，电阻E另一端连接电阻G一端，电阻G另一端接入放大器A负极输入端，电阻F另一端接入放大器A正极输入端，电阻I接在放大器A正极输入端和输出端之间，电阻H一端接在放大器A负极输入端，另一端接地，电阻J、电阻K、电阻L、电阻M、 放大器B、电容组成电平转换电路。

与现有技术相比，本实用新型的有益效果是：

(1)本实用新型结构原理简单，成本低，采用的感应装置利用微波感应原理，能够快速感应排水管内异常并发送报警信息，另外采用的定位模块，能够对异常位置进行快速定位，减少了后期的维护费用，减轻了工作人员的工作负担。

(2)本实用新型采用信号调理模块，提高了信号在传输过程中的抗干扰能力，增加了信号传输的稳定性。

(3)本实用新型在内管的内壁设置导向筋以及在内管和外管之间设置发泡层，能够减小排水管内水流噪音。

附图说明

图1为本实用新型的整体结构示意图；

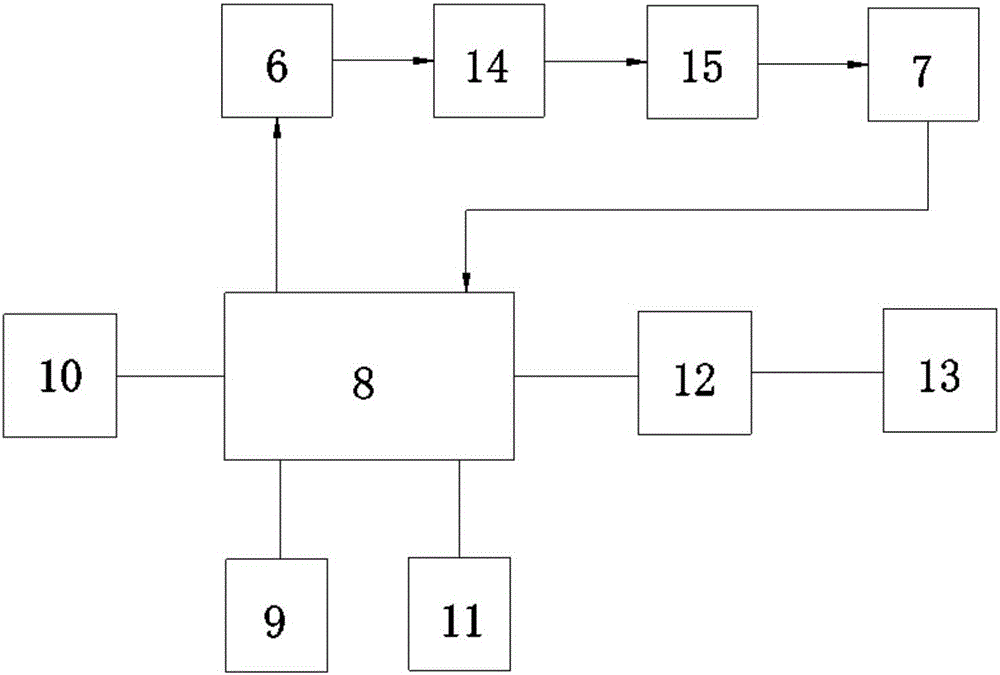

图2为本实用新型的控制原理框图；

图3为本实用新型的微波信号放大模块原理框图；

图4为本实用新型的信号调理模块原理图；

图中：1、内管；2、外管；3、导向筋；4、发泡层；5、控制器；6、微波发射器；7、微波接收器；8、控制模块；9、电源模块；10、GPS定位模块；11、报警模块；12、无线通讯模块；13、远程监测中心；14、微波信号放大模块；15、信号调理模块；16、光控单元；17、信号放大器；18、稳压偏置单元；19、延迟输出控制单元；1a、电阻A；2a、电阻B；3a、电阻C；4a、电阻D；5a、 电阻E；6a、电阻F；7a、电阻G；8a、电阻H；9a、电阻I；10a、电阻J；11a、电阻K；12a、电阻L；13a、电阻M；1b、三极管A；2b、三极管B；1c、放大器A；2c、放大器B；1d、电容。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种自感应式排水管,包括内管1、外管2和感应装置，内管1采用超疏水材料制成，外管2采用聚丙烯材料制成，聚丙烯材料具有超强的耐腐蚀性，能够延长外管的使用寿命，内管1的内侧管壁上具有对水流进行导向的导向筋3，且导向筋3等间距均匀设置于内管1的内侧管壁上，内管1的外壁与外管2的内壁之间还设有发泡层4，本实用新型在内管的内壁设置导向筋以及在内管和外管之间设置发泡层，能够减小排水管内水流噪音，感应装置包括控制器5、微波发射器6、微波接收器7，控制器5安装在内管1与外管2之间，微波发射器6安装在内管1内壁，微波接收器7安装在内管1内壁与微波发射器6相对位置，且微波发射器6和微波接收器7分别与控制器5相连。

本实施例中，控制器5包括控制模块8、电源模块9、GPS定位模块10、报 警模块11以及无线通讯模块12，控制模块8分别连接电源模块9、GPS定位模块10、报警模块11，控制模块8通过无线通讯模块12连接远程监测中心13，控制模块连接微波发射器6，微波发射器6通过微波信号放大模块14、信号调理模块15连接微波接收器7，微波接收器7连接控制模块8，微波信号放大模块14包括光控单元16、信号放大器17、稳压偏置单元18以及延迟输出控制单元19，光控单元16、稳压偏置单元18分别连接信号放大器17，信号放大器17通过延迟输出控制单元19连接信号调理模块15。工作时，挡排水管内水流正常时，则无报警信号发出，若在某一位置出现堵塞，则微波接收器7接收不到微波发射器6的微波信号，则微波接收器7将异常信号发送至控制模块8处理，控制模块8控制GPS定位模块10进行定位，并一起将定位信号、报警信号通过无线通讯模块12发送至远程监测中心13，工作人员能够根据定位信号快速找到异常位置，提高了工作效率，减轻了工作人员的工作负担。

另外，如图4所示，本实施例中，信号调理模块包括三极管A 1b、三极管B 2b、放大器A 1c、放大器B 2c，三极管A 1b的基极连接三极管B 2b的集电极，三极管B 2b的发射极接地，基极连接电阻A 1a和电阻B 2a的节点，电阻B 2a接地，电阻A 1a一端连接三极管A 1b的集电极，三极管A 1b的发射极分别连接电阻D 4a一端、电阻E 5a一端、电阻F 6a一端，电阻D 4a另一端分别连接三极管B 2b集电极和电阻C 3a一端，电阻C 3a另一端接地，电阻E 5a另一端连接电阻G 7a一端，电阻G 7a另一端接入放大器A 1c负极输入端，电阻F 6a另一端接入放大器A 1c正极输入端，电阻I 9a接在放大器A 1c正极 输入端和输出端之间，电阻H 8a一端接在放大器A 1c负极输入端，另一端接地，电阻J 10a、电阻K 11a、电阻L 12a、电阻M 13a、放大器B 2c、电容1d组成电平转换电路。信号调理模块提高了信号在传输过程中的抗干扰能力，增加了信号传输的稳定性。

本实用新型的有益效果是：本实用新型结构原理简单，成本低，采用的感应装置利用微波感应原理，能够快速感应排水管内异常并发送报警信息，另外采用的定位模块，能够对异常位置进行快速定位，减少了后期的维护费用，减轻了工作人员的工作负担；本实用新型采用信号调理模块，提高了信号在传输过程中的抗干扰能力，增加了信号传输的稳定性；本实用新型在内管的内壁设置导向筋以及在内管和外管之间设置发泡层，能够减小排水管内水流噪音。
