一种拼装井台的制作方法

本实用新型涉及一种信息管道井台，尤其涉及一种拼装井台。

背景技术：

目前的信息管道人孔井或手孔井井台，依旧采用现场砌筑岩土砖、混凝土砂浆抹面的施工工艺，在位于环境景观要求高的绿地内施工时，施工过程较长，现场建筑材料和建筑垃圾对周边的绿地、园林景观造成较严重的破坏，完工后井台在使用工程中反复损坏，使用寿命短，须反复维修。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种用于信息管道且施工简便、建筑废料较少、使用寿命长的拼装井台。

本实用新型的拼装井台，包括井台主体、井圈和井盖，所述井台主体为环状，所述井台主体包括三块首尾依次拼接的弧形的井台片体，所述井台片体的一端设置有上突台、并在另一端设置有下突台，相邻井台片体的上突台与下突台相互拼接并通过固定件相互固定；所述井圈设置在井台主体的内侧，所述井圈的下沿设置有突片，所述突片固定在所述井台片体的上突台与下突台之间，所述井圈的上端设置有井盖槽，所述井盖固定于所述井盖槽内。

进一步的，所述井台主体的内径由上至下逐渐增大，所述井圈的外侧面与所述井台主体的内侧面相贴，所述井圈的内径固定不变。

进一步的，所述井圈的底端设置有环状的加强凹槽。

进一步的，所述井盖的底部设置有加强筋。

进一步的，所述井台片体为预制混凝土井台片体或石材井台片体。

进一步的，所述井台片体的内侧设置有用于容置所述突片的条形槽，所述突片为环状。

进一步的，所述固定件包括第一螺栓和第二螺栓，所述第一螺栓用于固定所述上突台和下突台，所述第二螺栓用于固定所述上突台、下突台和突片。

借由上述方案，本实用新型至少具有以下优点：

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是本实用新型的俯视图；

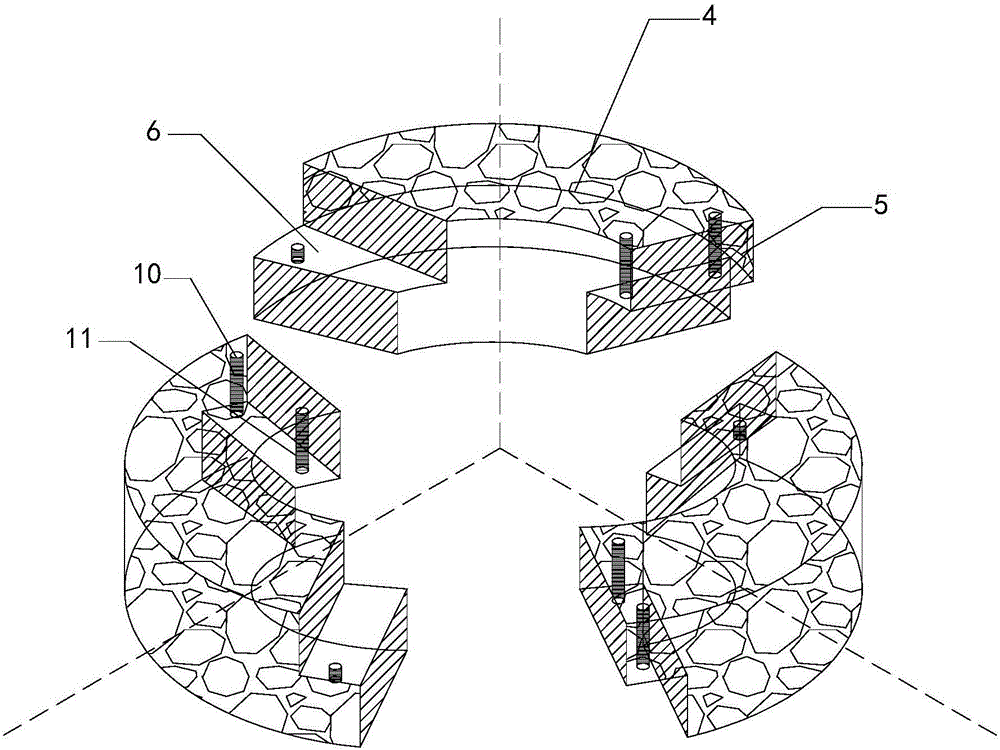

图2是本实用新型中井台主体的结构示意图；

图3是本实用新型的剖视图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参见图1至图3，本实用新型一较佳实施例所述的一种拼装井台，包括井台主体1、井圈2和井盖3，井台主体1为环状，井台主体1包括三块首尾依次拼接的弧形的井台片体4，井台片体4的一端设置有上突台5、并在另一端设置有下突台6，相邻井台片体4的上突台5与下突台6相互拼接并通过固定件相互固定；井圈2设置在井台主体1的内侧，井圈2的下沿设置有突片7，突片7固定在井台片体的上突台5与下突台6之间，井圈2的上端设置有井盖槽，井盖3固定于井盖槽内。

本实用新型的工作原理为：通过预制的井台片体，使用时将三个相同的井台片体相互拼接，将井圈安装在井台片体的内侧，然后通过固定件固定，最后将井盖放置在井圈上即可；这种预制的井台，可用 于信息管道的人孔井或手孔井，施工简便、建筑废料较少、使用寿命长。

为了增加井圈的结构强度，本实用新型的拼装井台，井台主体1的内径由上至下逐渐增大，井圈2的外侧面与井台主体的内侧面相贴，井圈2的内径固定不变。井圈2的底端设置有环状的加强凹槽8。

为了增加井盖的结构强度，井盖3的底部设置有加强筋9。

本实用新型的拼装井台，井台片体4为预制混凝土井台片体或石材井台片体。

本实用新型的拼装井台，井台片体4的内侧设置有用于容置突片的条形槽，突片为环状。这样，使用时将井台片体对准条形槽安装，然后安装固定件即可。

本实用新型的拼装井台，固定件包括第一螺栓10和第二螺栓11，第一螺栓用于固定上突台和下突台，第二螺栓用于固定上突台、下突台和突片。

以上所述仅是本实用新型的优选实施方式，并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
