排污管道的制作方法

本实用新型涉及一种管道装置，特别涉及一种排污管道。

背景技术：

管道在现实生活中十分常见，它主要用来输送流体，但在冬季严寒的情况下或遭遇强压的冲击下，很容易使得管道发生爆裂，同时，当管道内输送水质浑浊，含有泥沙块的液体时，由于泥沙块体积较大，很容易将管道堵住，对管道的使用造成了一定的困扰。

技术实现要素：

本实用新型解决的技术问题是提供一种具有防爆裂、防堵塞的排污管道。

本实用新型解决其技术问题所采用的技术方案是：管道，包括直管和软管，所述直管连接在软管两端，所述直管的一端为进水口，所述软管内侧均匀排布有环状凹槽，所述直管的管壁周向设置有向管道内部凹陷的弧形凹槽，所述凹槽由直管的一端延伸至直管的另一端，还包括叶轮装置，所述叶轮装置设置在支架内，支架通过法兰装置与管体进水口连接。

进一步的是：所述直管和软管内部设置有弹性塑性棒。

进一步的是：所述塑性棒为闭口空芯弹性塑性棒。

进一步的是：所述直管内层包裹有防腐涂层。

进一步的是:所述防腐层为聚酯防腐层。

本实用新型的有益效果是：本实用新型的排污管道由于直管之间设置有软管，使得软管可以随直管的排布随意弯折，且软管内设置有环形凹槽，使得杂质能沉淀在软管的环状凹槽内难以被冲入下一直行管道，这可保持直管的清洁，防止直管被堵塞，且由于直管中弧形凹槽的存在，使得直管内发生结冰或强大水压冲击时，弧形凹槽将向外发生弹性形变来缓冲管内压力的骤增，增强了直管的抗压能力，当含有泥沙块的污水进入此排污管道时，管体进水口设置的叶轮装置可将泥沙块打散，保持排污管道的畅通，且由于弹性塑性棒的设置，当排污管道内的液体结冰时，弹性塑性棒给与其膨胀的空间，避免了直管的爆裂。

附图说明

图1为排污管道示意图。

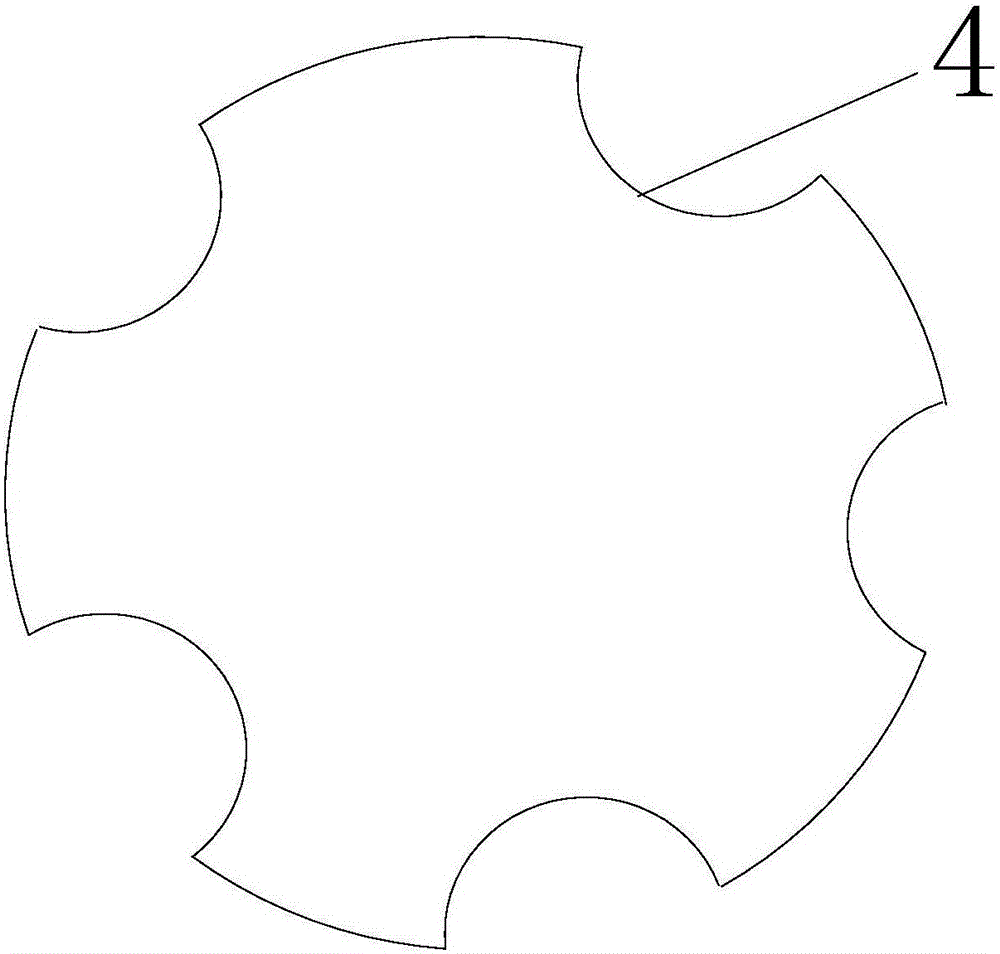

图2为直管截面示意图。

图中标记为：直管1、软管2、环状凹槽3、弧形凹槽4、叶轮装置5、弹性塑性棒6。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

如图1至图2所示的排污管道，包括直管1和软管2，所述直管1连接在软管2两端，所述直管1的一端为进水口，所述软管2内侧均匀排布有环状凹槽3，所述直管1的管壁周向设置有向管道内部凹陷的弧形凹槽4，所述凹槽由直管1的一端延伸至直管1的另一端，还包括叶轮装置5，所述叶轮装置5设置在支架内，支架通过法兰装置与管体进水口连接，由于直管1之间设置有软管2，使得软管2可以随直管1的排布随意弯折，且软管2内设置有环形凹槽，使得杂质能沉淀在软管2的环状凹槽3内难以被冲入下一直行管道，这可保持直管1的清洁，防止直管1被堵塞，且由于直管1中弧形凹槽4的存在，使得直管1内发生结冰或强大水压冲击时，弧形凹槽4将向外发生弹性形变来缓冲管内压力的骤增，增强了直管1的抗压能力，当含有泥沙块的污水进入此排污管道时，管体进水口设置的叶轮装置5可将泥沙块打散，保持排污管道的畅通。

此外，所述直管1和软管2内部设置有弹性塑性棒6，当管道内液体结冰时，结冰后的体积会膨胀，此时弹性塑性棒6被压缩，给予液体结冰过程中产生的体积膨胀，有效的防止和避免了直管1的爆裂。

此外，所述塑性棒为闭口空芯弹性塑性棒6，能提供更大的压缩空间，进一步防止了直管1爆裂的可能。

此外，所述直管1内层包裹有防腐涂层，所述防腐涂层为聚酯防腐层，当排污管道内的流体具有腐蚀性时，防腐涂层的设置使得直管1免受流体的侵蚀，加强了排污管道的使用寿命。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
