一种维护方便的箱泵一体智能水箱的制作方法

本实用新型涉及一种智能水箱，具体涉及一种维护方便的箱泵一体智能水箱，属于供水设备技术领域。

背景技术：

市面上智能水箱几乎全部将设备检修门设置在水箱前部。检修人员平时不能观察到水箱内部的情况，只能定期进行水箱的维修保养作业，因此往往不能及时排除水箱存在的故障，造成停水给用户带来极大的不便。而且设备检修门位置过于醒目，一旦被别有用心的人强制打开，势必对居民用水安全造成威胁。

技术实现要素：

针对现有技术的不足，本实用新型提供一种设有水箱内部可视窗口、设备检修自动无痕化、方便维护的箱泵一体智能水箱。

为了实现上述目的，本实用新型采用如下技术方案：

一种维护方便的箱泵一体智能水箱，包含有水箱本体、泵室、智能变频控制柜、水箱呼吸器、进水管、出水管、排污管、型钢底架、水箱基础；水箱顶部设有人孔，水箱后部箱壁、人孔至水箱箱底之间设有爬梯；

所述水箱本体前部设有水箱内部可视窗口；水箱本体一侧壁部开设有可锁扣弹开的设备检修门，所述设备检修门用于封闭所述泵室。

作为本实用新型进一步的改进，所述水箱内部可视窗口设置在单块水箱模块右下角，包括玻璃透镜、连接法兰、食品级密封硅胶垫。食品级密封硅胶垫可以对玻璃透镜与连接法兰之间的缝隙进行密封，且不会对水质造成污染。

作为本实用新型进一步的改进，所述水箱内部可视窗口设置成多个。这样可以大大改善水箱内部观测视角，更加便于采集水箱水位及内部使用情况数据。

作为本实用新型进一步的改进，所述水箱内部可视窗口为透明材料制成的整块水箱模块，既便于直接观测水箱内部情况又造型美观。

作为本实用新型进一步的改进，所述智能变频控制柜上设有压力显示表，用于读取水箱内部压力数据。

附图说明

图1为本实用新型的主视结构示意图；

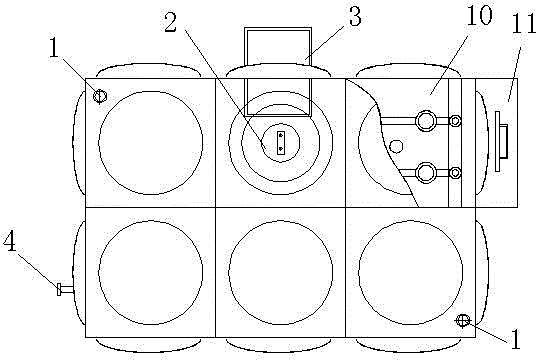

图2为本实用新型的俯视结构示意图。

上述附图中，1、水箱呼吸器，2、人孔，3、爬梯，4、进水管，5、出水管，6、排污管，7、水箱内部可视窗口，8、智能变频控制柜，9、压力显示表，10、泵室，11、设备检修门，12、型钢底架，13、水箱基础。

具体实施方式

下面结合附图，对本实用新型的具体实施方式作进一步的说明。

如图1-2所示，本实用新型包含有水箱本体、泵室10、智能变频控制柜8、水箱呼吸器1、进水管4、出水管5、排污管6、型钢底架12、水箱基础13。水箱顶部设有人孔2，水箱后部箱壁、人孔2至水箱箱底之间设有爬梯3。

水箱本体前部设有水箱内部可视窗口7；水箱本体一侧壁部开设有可锁扣弹开的设备检修门11，设备检修门11用于封闭泵室10。

如图1所示，水箱内部可视窗口7有多个，分别设置在单块水箱模块右下角，包括玻璃透镜、连接法兰、食品级密封硅胶垫。这样可以大大改善水箱内部观测视角，更加便于采集水箱水位数据。

水箱内部可视窗口7还可以为透明材料制成的整块水箱模块，既便于直接观测水箱内部情况又造型美观。

智能变频控制柜8上设有压力显示表9，用于读取水箱内部压力数据。

本实用新型采用食品级密封硅胶垫对玻璃透镜与连接法兰之间的缝隙进行密封，在确保水箱密封性的同时，不会对水质造成污染。设备检修门11采用锁扣弹开结构，只有输入指令才能打开，既方便设备检修，又能提高水箱的安全系数。
