淤泥质土基上的重力式码头结构的制作方法

本发明涉及港口、海岸工程中的重力式码头结构，尤其涉及一种淤泥质土基上的重力式码头结构。

背景技术：

淤泥质土基由于其承载力低，建设码头比其它地质条件情况要多一些困难，采用的结构有桩基码头和重力式码头结构。其中重力式码头有着耐久性好，抗震性强、对地面荷载适应性强、易于改造等优点，因而被广泛采用。但是当重力式码头结构上方荷载大，淤泥质土基承载力不足时，码头易出现前倾、不均匀沉降、甚至整体失稳。一般需要将淤泥质土层挖除，大量淤泥的存放又产生一些环境问题，或对地基进行大范围加固处理，重力式码头结构宽度较大，增加施工难度和造价，工期较长。因此，现有技术中：码头下方淤泥质土基进行大范围开挖，会影响后方陆域的生产，开挖、抛泥会产生一些环境问题；对地基进行大范围的地基处理，不便于施工，工程造价高，工期长。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种淤泥质土基上的重力式码头结构，解决现有技术中淤泥质土层要大开挖，影响后方陆域的正常生产，废弃淤泥产生环保问题，或对淤泥质土层进行大范围加固，码头结构宽度大，施工难度较大，工期长，造价高的问题；实现经济、安全、易施工的码头结构。

本实用新型提供的技术方案是：一种淤泥质土基上的重力式码头结构，其特征在于，包括：淤泥质土层、柔性桩、块石基床、钢筋混凝土板、空心方块、码头胸墙、块石棱体；所述淤泥质土层为海床的表层或浅层覆盖的承载力低的土层，所述柔性桩打设于海床并穿透所述淤泥质土层，所述块石基床为抛石于开挖后所述的淤泥质土层和柔性桩顶，所述钢筋混凝土板安装于所述块石基床上，所述空心方块安装于所述钢筋混凝土板上，所述码头胸墙为现浇混凝土或预制安装于所述空心方块上方，所述块石棱体抛石于空心方块内、空心方块及码头胸墙后方，各部分形成的整体结构。

对上述技术方案的改进：所述柔性桩有多排，横纵都有一定距离，所述柔性桩为碎石桩、砂桩或大直径置换块石桩。

对上述技术方案的进一步改进：所述钢筋混凝土板为整体实心或局部空心，且较所述空心方块的底宽大。

对上述技术方案的进一步改进：所述块石基床是在所述淤泥质土层、柔性桩顶开挖基槽后抛石形成。

对上述技术方案的进一步改进：所述空心方块为空心的混凝土预制块体，上述空心方块内及后方回填块石棱体。

对上述技术方案的进一步改进：所述码头胸墙为在上述空心方块顶部现浇的混凝土或安装的预制构件，所述码头胸墙的底宽比所述空心方块顶宽大。

本实用新型与现有技术相比具有如下优点和积极效果：

本实用新型提供的淤泥质土基上的重力式码头结构，通过对承载力低的淤泥质土层打设柔性桩进行地基加固，提高承载力，块石基床上设置钢筋混凝土板、空心方块、卸荷式的码头胸墙，降低对基床顶和地基的作用力，空心方块内和后方、码头胸墙设置块石棱体，形成整体的重力式码头结构，有效的降低码头结构宽度、地基加固宽度、对地基承载力的要求，便于施工，造价低。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型淤泥质土基上的重力式码头结构实施例的码头横断面图；

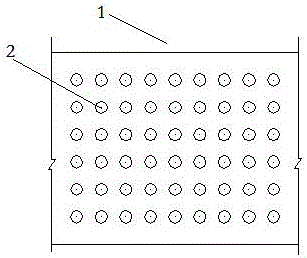

图2为本实用新型淤泥质土基上的重力式码头结构实施例的柔性桩基布置图；

图3为本实用新型淤泥质土基上的重力式码头结构实施例的钢筋混凝土板结构图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参见图1-图3，本实用新型一种淤泥质土基上的重力式码头结构的实施例，包括：淤泥质土层1、柔性桩2、块石基床3、钢筋混凝土板4、空心方块5、码头胸墙6、块石棱体7；其中淤泥质土层1为海床的表层或浅层覆盖的承载力低的土层，柔性桩2打设于海床并穿透淤泥质土层1，块石基床3为抛石于开挖后的淤泥质土层1和柔性桩2顶部，钢筋混凝土板4安装于块石基床3上，空心方块5安装于钢筋混凝土板4上，码头胸墙6为现浇混凝土或预制安装于空心方块5上方，块石棱体7抛石于空心方块5内、空心方块5及码头胸墙6的后方，各部分形成的整体结构。

具体而言，本实施例淤泥质土基上的重力式码头结构，在承载力低的淤泥质土层1海床中，打设有一定间距的多排柔性桩2，并开挖顶部设置块石基床3，组成了复合的地基基础，增加了地基基础承载力；块石基床3上设置钢筋混凝土板4，上方安装空心方块5，并现浇混凝土或预制安装码头胸墙6，后方抛设块石棱体7，形成整体的码头墙身结构，降低了对块石基床3顶和其下方的复合地基基础的压力；上、下两方面确保了码头结构的稳定、安全，还便于施工，降低了造价。具体的，淤泥质土层1中打设多排柔性桩2，横、纵向有一定距离，主要形式为碎石桩、砂桩、大直径置换块石桩；钢筋混凝土板4为整体实心或局部空心，较空心方块5的底宽大；空心方块5为空心的混凝土预制块体，空心方块5内及后方回填块石棱体7；码头胸墙6为在空心方块5顶部现浇的混凝土或安装的预制构件，底宽比空心方块5顶宽大，为卸荷式。块石基床3是在所述淤泥质土层1、柔性桩2顶开挖基槽后抛石形成。

本实用新型提供的淤泥质土基上的重力式码头结构，通过在淤泥质土层中打设柔性桩改善了地基承载力，在块石基床上设置钢筋混凝土板改善了块石基床顶应力分布，并和空心方块5、卸荷式的码头胸墙6、块石棱体7组成上部码头结构，降低对地基的压力。此结构稳定性好，不需要大开挖、外抛淤泥，不影响码头后方陆域的正常作业，便于实施且造价低，使用效果好。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。本实用新型由申请人首次设计在青岛胶州湾内某工程实施，取得良好效果。
