本实用新型涉及分水阀技术领域,具体为一种二进四出式清洗分水阀。
背景技术:
在科技不断发展的今天,人们对马桶冲洗的要求也在不断的变化,分水阀是马桶冲水的关键结构。目前的现有技术中,分水阀结构过度简单化,结构上普遍采用传统式一进二出式分水阀,既是阀座安装一个进水管和两个出水管,随着人们生活水平的不断提高,对生活质量的要求越来越高,旧式的分水阀已经不能满足人们的需求,且在传统的分水阀上结构的分工不明确,难以达到对问题的清晰解决。
技术实现要素:
本实用新型的目的在于提供一种二进四出式清洗分水阀,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种二进四出式清洗分水阀,包括分水阀主体和分水阀管座,所述分水阀管座垂直设置在分水阀主体的上方,所述分水阀管座上表面竖直设置臀洗管、喷头自洁管、妇洗管和水体清流管,所述喷头自洁管和妇洗管均与臀洗管平行设置,所述水体清流管位于分水阀管座边缘位置,所述分水阀管座上部设置进气管,且进气管与水体清流管连接,所述分水阀主体中部侧面设置进水管,所述分水阀主体底端设置电源卡槽。
优选的,所述分水阀主体内部设有阀芯、阀杆、阀盖和手柄。
优选的,所述分水阀主体和分水阀管座之间设有密封圈。
优选的,所述分水阀主体中部侧面设有方形提柄。
优选的,所述分水阀管座、臀洗管、喷头自洁管、妇洗管和水体清流管为一体成型结构。
与现有技术相比,本实用新型的有益效果是:该分水阀,通过各个部件结构间的配合,除了可以实现以往的各项功能外,采用进气和进水同步进行,让人体更加舒适,而且在各个出水管的分工下,使得该设备更加人性化,更加具有针对性,逐步满足人们多样化的需求。
附图说明

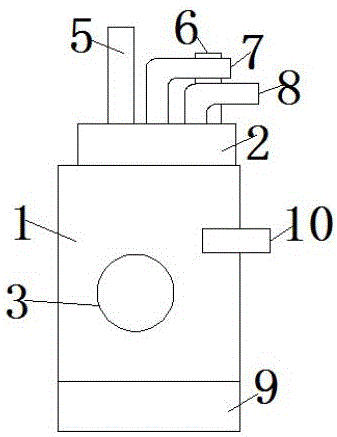

图1为本实用新型正面结构示意图;
图2为本实用新型侧面结构示意图。
图中:1分水阀主体、2分水阀管座、3进水管、4喷头自洁管、5臀洗管、6妇洗管、7水体清流管、8进气管、9电源卡槽、10方形提柄。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供一种技术方案:一种二进四出式清洗分水阀,包括分水阀主体1和分水阀管座2,所述分水阀管座2垂直设置在分水阀主体1的上方,所述分水阀主体1和分水阀管座2之间设有密封圈,所述分水阀主体1内部设有阀芯、阀杆、阀盖和手柄,所述分水阀主体1中部侧面设有方形提柄10,所述分水阀管座2上表面竖直设置臀洗管5、喷头自洁管4、妇洗管6和水体清流管7,所述分水阀管座2、臀洗管5、喷头自洁管4、妇洗管6和水体清流管7为一体成型结构,所述喷头自洁管4和妇洗管6均与臀洗管5平行设置,所述水体清流管7位于分水阀管座2边缘位置,所述分水阀管座2上部设置进气管8,且进气管8与水体清流管7连接,所述分水阀主体1中部侧面设置进水管3,所述分水阀主体1底端设置电源卡槽9。
工作原理:该分水阀,在电源卡槽9内安装的电源带动下,驱动分水阀主体1内部的各个部件,进水管3输入水体,同时进气管8输入气体,在分水阀主体1的带动下,进行清洁,之后水体分别根据不同情况和需求,水体和气体进入分水阀管座2上的臀洗管5、喷头自洁管4、妇洗管6和水体清流管7,完成清洗。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
