一种便座水箱用放水栓、便座水箱和便座的制作方法

本实用新型涉及卫生洁具及其附件，特别是一种便座水箱用放水栓、便座水箱和便座。

背景技术：

现有的温水便座中会设有用来加热温水清洗人体的水箱。在寒冷地区或者寒冷季节，水箱内有存水时可能冻结，如果不把水箱内的水放掉，会造成水箱冻结、冻裂等。另外如果长时间不使用温水功能时，水箱内的水可能变质、滋生病菌，再次使用可能导致皮肤疾病等。因此，水箱会有放水维护的需要。一般是在水箱的底部设置放水孔，平时由放水栓将放水孔密封，对水箱进行放水维护时，利用工具例如螺丝刀将放水栓拆下来。由于放水栓的尺寸较小，在拆卸过程中，可能出现放水栓没被拿牢而掉落到便器中的情况。这样放水栓不仅拆装不方便，而且还容易掉落弄脏，甚至可能污染水箱。

技术实现要素：

本实用新型的第一个目的就是先提供一种便座水箱用放水栓，不仅便于拆装，而且拆装过程中不易掉落。

本实用新型的第二个目的是提供一种便座水箱，采用上述便座水箱用放水栓，放水栓在拆装过程中不易掉落，不会影响水箱卫生。

本实用新型的第三个目的是提供一种便座，采用上述便座水箱，易于放水维护。

为了达到上述目的，本实用新型采用如下技术方案：一种便座水箱用放水栓，包括栓体，还包括设于栓体一端的栓体操作件，栓体操作件包括连接部和把手部，连接部连接于栓体内，栓体的一端设有第一端面，把手部外露于栓体并且可收纳在第一端面上。

作为优选的方案，所述把手部相对连接部弯折后收纳于第一端面上。

进一步优选的方案，所述把手部相对连接部弯折后紧贴于第一端面上实现收纳，或者；所述第一端面设有凹槽或台阶，部分或全部的把手部收纳于凹槽或台阶。

进一步优选的方案，所述栓体操作件包括可重复弯折的硬质内衬，连接部和把手部均包含硬质内衬，硬质内衬用于保持把手部相对连接部的状态并传递旋转放水栓的扭矩。

更进一步优选的方案，所述硬质内衬为扁平状，把手部的硬质内衬的宽度为W1，把手部的硬质内衬的厚度为B1，把手部的硬质内衬的长度为L1，W1＝3.5B1～20B1，L1＝5B1～30B1，把手部相对连接部弯折的方向平行于把手部的硬质内衬的厚度方向；

或者，所述把手部设有两个，两个把手部相向弯折进行收纳，把手部的硬质内衬的宽度为W2，把手部的硬质内衬的厚度为B2，把手部的硬质内衬的长度为L2，B2＝1W2～10W2，L2＝5W2～30W2，把手部相对连接部弯折的方向平行于把手部的硬质内衬的宽度方向。

再进一步优选的方案，所述栓体操作件还包括将硬质内衬包裹的软质外套。

作为优选的方案，所述栓体内设有容纳连接部的内腔，内腔在第一端面上设有开口，把手部相对栓体从开口滑入内腔实现收纳。

进一步优选的方案，所述把手部收纳后凸出第一端面。

本实用新型还提供一种便座水箱，包括箱体，箱体的底部设有排水孔，其特征在于：所述排水孔中设有上述任一技术方案所述的便座水箱用放水栓，栓体与排水孔密封连接。

此外还有，一种便座，包括座体，座体设有上述技术方案所述的便座水箱，排水孔朝向座体的底面，把手部收纳后不低于座体的底面。

采用上述技术方案后，本实用新型具有如下优点：在放水栓上增加栓体操作件后，可以直接对放水栓进行拆装，而不需要额外的工具，很大程度上方便维护工作的开展。而且在拆装放水栓的同时，由于会一直拿住栓体操作件，因此放水栓不易掉落，确保放水栓在拆卸过程中的干净卫生。在不拆装放水栓时，可以将栓体操作件的把手部收纳，减小放水栓因为增加栓体操作件后所占的空间，甚至可以完全不会增加放水栓所占的空间，不会影响水箱在便座中的安装。

附图说明

下面结合附图对本实用新型作进一步说明：

图1为本实用新型实施例一的结构示意图(收纳状态)；

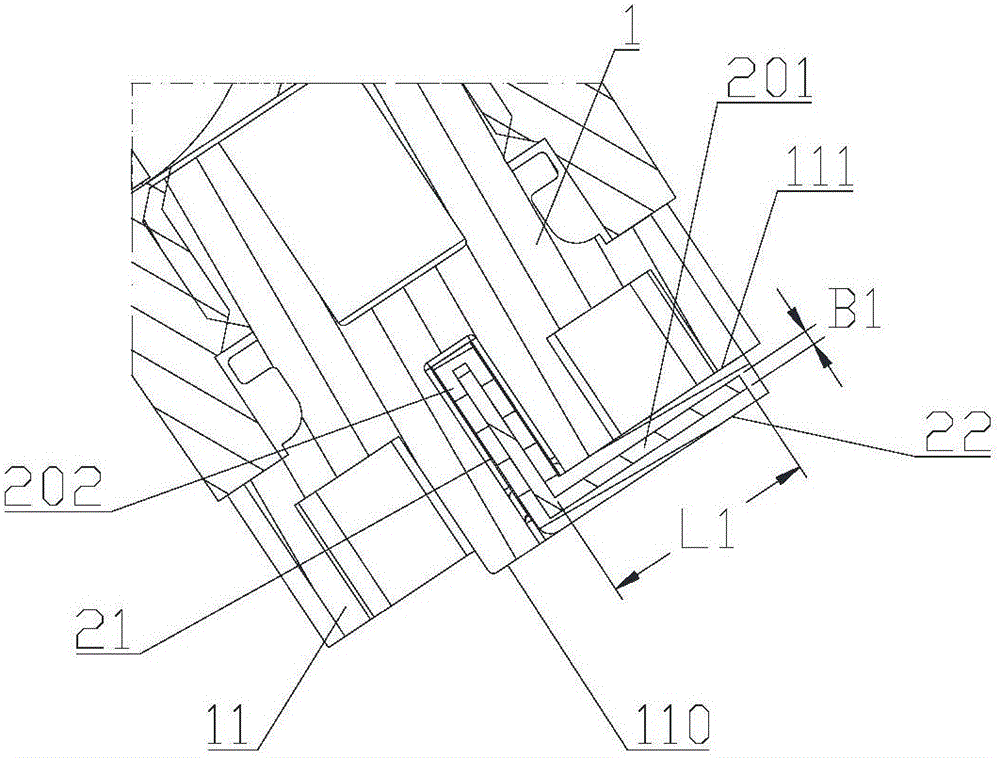

图2为本实用新型实施例一的剖视图(收纳状态)；

图3为本实用新型实施例一的剖视图(伸展状态)；

图4为本实用新型实施例一的结构示意图(伸展状态)；

图5为本实用新型实施例二的结构示意图(收纳状态)；

图6为本实用新型实施例二的剖视图(收纳状态)；

图7为本实用新型实施例二的结构示意图(伸展状态)；

图8为本实用新型实施例二的剖视图(伸展状态)；

图9为本实用新型实施例三的结构示意图(收纳状态)；

图10为本实用新型实施例三的剖视图(收纳状态)；

图11为本实用新型实施例三的结构示意图(伸展状态)；

图12为本实用新型实施例三的剖视图(伸展状态)；

图13为本实用新型实施例四的剖视图(伸展状态)；

图14为本实用新型实施例五的结构示意图；

图15为本实用新型实施例六的结构示意图；

图16为本实用新型实施例六的仰视图。

具体实施方式

实施例一：

本实用新型首先提供一种便座水箱用放水栓，结合图1和图2，包括栓体1，栓体1的外端11设有栓体操作件2，栓体操作件2包括连接部21和把手部22，连接部21伸入栓体1内并与栓体1连接，栓体1的外端设有第一端面110，把手部22外露于栓体1并且可收纳在第一端面110上。栓体1的外端11是指安装到水箱上会露出来的一端，相应的，栓体1的内端12就是插入水箱进行连接的一端。

在放水栓上增加栓体操作件2后，可以直接对放水栓进行拆装，而不需要额外的工具，很大程度上方便维护工作的开展。而且在拆装放水栓的同时，由于会一直拿住栓体操作件2，因此放水栓不易掉落，确保放水栓在拆卸过程中的干净卫生。在不拆装放水栓时，可以将栓体操作件2的把手部22收纳，减小放水栓因为增加栓体操作件2后所占的空间，甚至可以完全不会增加放水栓所占的空间，不会影响水箱在便座中的安装。

在本实用新型中，收纳是指对把手部22进行整理放置，节省空间，但并非一定要将其置入某个内部空间。对于如何收纳把手部22，可以有多种实施方式。本实施例中采用的是将把手部22相对连接部21弯折后收纳于第一端面110上。可以在把手部22相对连接部21弯折后紧贴于第一端面110上实现收纳，也可以在第一端面110设有凹槽或台阶，部分或全部的把手部22收纳于凹槽或台阶。

结合图1和图2看，为把手部22收纳在第一端面110的台阶111上。此时把手部22不高于台阶111，因此收纳后的把手部22并没有增加栓体1的轴向长度。而需要拆装放水栓时，将把手部22相对连接部21弯折使把手部22伸展并相对第一端面110垂直，结合图3和图4看。

为了便于弯折把手部22，同时又要把手部22能够承受扭矩来带动放水栓旋转，栓体操作件2包括可重复弯折的硬质内衬201，连接部21和把手部22均包含硬质内衬201，硬质内衬201用于保持把手部22相对连接部21的状态并传递旋转放水栓的扭矩。硬质内衬201可以采用延展性良好的金属或合金制成，例如钢、铜、铁或铝合金等等。

在本实施例中，硬质内衬201为扁平状，为了让硬质内衬201容易弯折又不易扭转，把手部22的硬质内衬201的宽度为W1，把手部22的硬质内衬201的厚度为B1，把手部22的硬质内衬201的长度为L1，W1＝3.5B1～20B1，L1＝5B1～30B1，把手部22相对连接部21弯折的方向平行于把手部22的硬质内衬201的厚度方向，例如B1＝0.5～2mm，W1＝7～10mm，L1＝10～15mm。一般B1较小时，可以增大W1，B1较大时，可以缩小W1。L1的大小要方便用户两个手指捏住，同时也不能过长而影响收纳。

由于金属弯折容易产生应力集中导致断裂，为了延长硬质内衬201的弯折次数，栓体操作件2还包括将硬质内衬201包裹的软质外套202。软质外套202紧紧包裹住硬质内衬201，软质外套202可以采用PVC、PC、PET、PP及尼龙等制成。软质外套202还能够避免硬质内衬201的锐利棱边割伤人，软质外套202外表面光滑柔软，手感更好。

见图3，在第一端面110设置嵌槽112，连接部21插入嵌槽112过盈配合即可实现栓体操作件2的安装固定。而设置软质外套202后，可以增加连接部21与嵌槽112之间的摩擦，使过盈配合更加紧密，两者连接更可靠。

见图4，可以在把手部22的宽度方向的两侧设置凸耳221，增加用户手指与把手部22的受力面积，避免用户感觉扎手。

为了便于将把手部22从收纳状态弯折到操作状态，可以设计把手部收纳后凸出第一端面，另外也可以在把手部设置拉绳，这样把手部22可以实现完全收纳到栓体内，在需要拆装栓体时，拉动拉绳将把手部拉出栓体，然后捏住把手部进行弯折。

实施例二：

如图5和图6所示，本实施例中设有两个把手部22，两个把手部22相向弯折后紧贴在第一端面110上进行收纳。在拆装放水栓时，两个把手部22相对弯折至垂直于第一端面110的位置即可操作，如图7和图8所示。

与实施例一类似的，为了让硬质内衬201容易弯折又不易扭转，把手部22的硬质内衬201的宽度为W2，把手部22的硬质内衬201的厚度为B2，把手部22的硬质内衬201的长度为L2，则要求B2＝1W2～10W2，L2＝5W2～30W2，把手部22相对连接部21弯折的方向平行于把手部22的硬质内衬201的宽度方向。由于弯折方向变化，所以本实施例中W2要比实施例一中的W1小，便于用户弯折。一般情况下，W2＝0.5～2mm，B2＝2～5mm，L2＝10～15mm。由于把手部22的硬质内衬201的宽度较小，即使加上软质外套202，也不利于用户拿捏，因此在把手部22的硬质内衬201的尾端形成宽度为W3的拓宽部222，W3＝1.5W2～3W2，这样把手部22容易受力。

在本实施例中，虽然把手部22相对第一端面110凸出，但是把手部22的宽度尺寸较小，一般不超过5mm，可以将栓体的轴向长度L缩小一点，就不会导致增加栓体操作件2而影响放水栓的安装。

其它未描述结构参考实施例一。

实施例三：

见图9和图10，栓体1内设有容纳连接部21的内腔113，内腔113在第一端面110上设有开口114，把手部22相对栓体1从开口114滑入内腔113实现收纳。为了确保栓体1的强度，内腔113可以设计浅一点，把手部22收纳后凸出第一端面110，同时也是为了让用户能够方便地拨出把手部22。在本实施例中，连接部21与内腔113之间也是过盈配合，只是不如实施例一和实施例二中那么紧，只要能够克服栓体操作件2自身的重力即可，而用户则可以轻松拨出栓体操作件2。

本实施例中的栓体操作件2不需要弯折，因此对尺寸不作具体要求，只要能够承受旋转放水栓的扭矩即可。而且栓体操作件2也可以参考实施例一和实施例二，采用软质外套202包裹硬质内衬201的结构。

见图11和图12，在本实施例中，内腔113的开口114没有设置阻挡的结构，用户在拨出把手部22时可以将整个栓体操作件2拨出，因此为了避免整个栓体操作件2与栓体1分离，在栓体1外周套有连接环3，连接环3通过连接条31与栓体操作件2的软质外套202固定连接成一体的，比如一体注塑成型或者二次加工成一体。

由于本实施例中，整个栓体操作件2可以进入内腔113中进行收纳，因此凸出第一端面110的部分很少，所以也不会占用大空间。

其它未描述结构参考实施例一。

实施例四：

本实施例与实施例三类似，也是在栓体1内设有容纳连接部21的内腔113，内腔113在第一端面110上设有开口114，把手部22相对栓体1从开口114滑入内腔113实现收纳，区别在于内腔113的开口114处设置了阻挡的结构，如图13所示，在开口114处设有止回卡钩115，可以有效防止栓体操作件2从内腔113中脱出，避免整个栓体操作件2与栓体1分离。

实施例五：

本实用新型还提供了一种便座水箱，如图14所示，包括箱体4，箱体4的底部设有排水接头41，排水接头41内具有排水孔，排水孔中设有上述实施例一所述的便座水箱用放水栓，栓体1与排水孔密封连接。

当然实施例二、三和四均可以应用于本实施例中，还有本领域技术人员根据实施例一至实施例四所公开的方案在不付出创造性劳动的情况下合理推导获得的方案也可以应用在本实施例中。

由于栓体操作件2与栓体1成为一个整体，拆装时不需要其他工具，而且把手部22收纳后，基本不占用空间，放水栓拆卸后，用户拿住把手部22将放水栓置于干净的地方，不易掉落，放水栓不易弄脏，自然不会影响水箱卫生。

实施例六：

本实用新型最后还提供了便座，结合图15和图16，包括座体5，座体5上铰接有座圈51和盖板52，座体5内设有实施例五所述的便座水箱，箱体与座体5固定连接，排水孔朝向座体5的底面501，栓体的外端11露出座体5的底面501，把手部22收纳后不低于座体5的底面501。本实施例的便座是能够在用户如厕后对臀部进行冲洗的温水便座，所以要保证便座水箱的用水卫生。由于把手部22收纳后不会凸出座体5的底面，因此不会影响便座安装到便器上，放水栓自带栓体操作件2，易于放水维护，非常实用。
