Loft户型的地漏排水结构的制作方法

本实用新型涉及室内排水施工安装领域，具体涉及一种Loft户型的地漏排水结构。

背景技术：

Loft户型所指的是那些“由旧工厂或旧仓库改造而成的，少有内墙隔断的高挑开敞空间”。

在Loft户型的卫生间浴室设计中，可能会由于受建筑条件影响，没办法预留比较大的沉降空间，特别是上层空间也会受建筑层高影响很难考虑卫生间浴室等。因此，通常需要在无大沉降（下沉30cm-40cm）条件下采用隔层排水方法来满足卫生间浴室等设计要求，然而无论是大沉降方法还是隔层排水方法的情况下安装地漏都会占用很多空间，这样不仅增加施工难度，而且还会产生噪音污染以及检修麻烦的问题，而且大的沉降空间也会对下层天花板的高度造成很大影响，从而影响到室内的设计效果。

技术实现要素：

本实用新型为了解决现有技术存在的上述问题，提供了一种排水效果好, 安装施工方便，快捷的Loft户型的地漏排水结构。

实现上述目的，本实用新型提供了一种Loft户型的地漏排水结构，包括由高度可调的入水组件、扁平状的地漏本体及U型存水弯管组成的同层排水地漏，所述地漏本体设置在楼板层上并嵌入设在楼板层上的水泥砂浆层中，且地漏本体的排水端穿过管道井墙并在管道井腔内通过U型存水弯管与管井排水立管相连，地漏本体的排水端高于U型存水弯管与管井排水立管的连接点，所述水泥砂浆层上铺设有瓷砖装饰层，所述瓷砖装饰层在地漏本体的入水口上方设有与入水组件相匹配的安装孔，所述入水组件通过安装孔安装在地漏本体的入水口上。

作为本实用新型的优选技术方案，所述入水组件采用螺纹拧接的方式安装在地漏本体的入水口上，且入水组件内设有过滤器。

作为本实用新型的优选技术方案，所述地漏本体的材料为塑料。

作为本实用新型的优选技术方案，所述地漏本体的排水端比U型存水弯管与管井排水立管的连接点高5-40cm。

作为本实用新型的优选技术方案，所述楼板层与水泥砂浆层之间还铺设有防水卷材，所述防水卷材沿墙面折起并搭接在墙面上，且搭接高度为50-100cm。

本实用新型的Loft户型的地漏排水结构，通过包括由高度可调的入水组件、扁平状的地漏本体及U型存水弯管组成的同层排水地漏，所述地漏本体设置在楼板层上并嵌入设在楼板层上的水泥砂浆层中，且地漏本体的排水端穿过管道井墙并在管道井腔内通过U型存水弯管与管井排水立管相连，地漏本体的排水端高于U型存水弯管与管井排水立管的连接点，所述水泥砂浆层上铺设有瓷砖装饰层，所述瓷砖装饰层在地漏本体的入水口上方设有与入水组件相匹配的安装孔，所述入水组件通过安装孔安装在地漏本体的入水口上，使得本实用新型Loft户型的地漏排水结构只需要4.1cm的安装空间，完全不需要预埋，非常适合装饰层很小的空间，不必担心建筑条件的制约，从而使得在Loft户型里，可以在上层空间增设卫生间淋浴间等，能达到很好的排水效果, 安装施工方便，快捷，对建筑条件要求比较低，一般的卫生间淋浴间都可以实现。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1为本实用新型Loft户型的地漏排水结构提供的一实例的结构示意图。

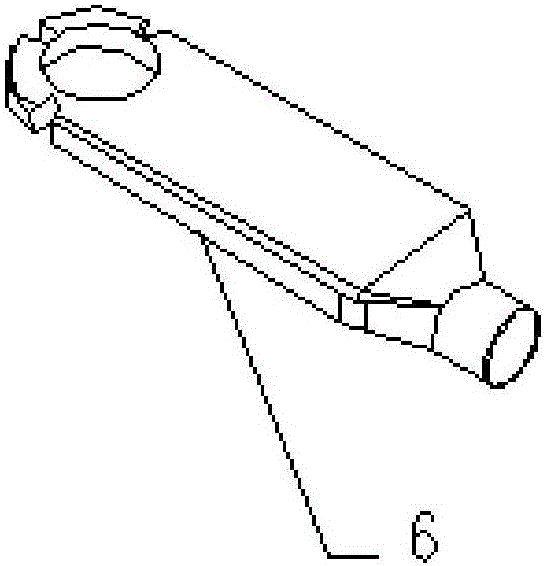

图2为本实用新型的地漏本体提供的一实例的结构示意图。

图中：1、瓷砖装饰层，2、入水组件，3、管道井墙，4、水泥砂浆层，5、楼板层，6、地漏本体，7、U型存水弯管，8、管井排水立管。

本实用新型目的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

图1为本实用新型Loft户型的地漏排水结构提供的一实例的结构示意图，图2为本实用新型的地漏本体6提供的一实例的结构示意图，如图1-图2所示，Loft户型的地漏排水结构包括由高度可调的入水组件2、扁平状的地漏本体6及U型存水弯管7组成的同层排水地漏，所述地漏本体6设置在楼板层5上并嵌入设在楼板层5上的水泥砂浆层4中，且地漏本体6的排水端穿过管道井墙3并在管道井腔内通过U型存水弯管7与管井排水立管8相连，地漏本体6的排水端高于U型存水弯管7与管井排水立管8的连接点，所述水泥砂浆层4上铺设有瓷砖装饰层1，所述瓷砖装饰层1在地漏本体6的入水口上方设有与入水组件2相匹配的安装孔，所述入水组件2通过安装孔安装在地漏本体6的入水口上。

具体实施中，入水组件2采用螺纹拧接的方式安装在地漏本体6的入水口上，根据拧入深度的不同，从而实现入水组件2的高度调节，使用过程中调节入水组件2的表面与瓷砖装饰层1的表面平齐，或使入水组件2的表面略低于瓷砖装饰层1，使瓷砖装饰层1上的水顺畅的流入漏斗本体内。进一步优选地，入水组件2设有过滤器，对流入的水进行过滤，防止对地漏本体6和管道的堵塞。

具体实施中，所述地漏本体6呈超薄状，且所述地漏本体6的材料为塑料，所述地漏本体6的排水端比U型存水弯管7与管井排水立管8的连接点高5-40cm，一定的高差能使同层排水地漏得排水更为顺畅，另外U型存水管内存储有一段水，能有效的防止管井排水立管8内的臭气逆流进入室内。

具体实施中，所述楼板层5与水泥砂浆层4之间还铺设有防水卷材，所述防水卷材沿墙面折起并搭接在墙面上，且搭接高度为50-100cm。

虽然以上描述了本实用新型的具体实施方式，但是本领域熟练技术人员应当理解，这些仅是举例说明，可以对本实施方式做出多种变更或修改，而不背离本实用新型的原理和实质，本实用新型的保护范围仅由所附权利要求书限定。
