多功能废水积冲马桶水箱的制作方法

本实用新型是一种收集、存储和冲洗废水一体的马桶水箱，简称多功能废水积冲马桶水箱，属于日常生活节水技术领域。

背景技术：

现有的冲水马桶都配有一个水箱，便后放水冲洗，大便时放整箱水冲洗，小便时放半箱水冲洗。水箱中有一个水位控制阀与自来水相通，放水后水位下降，水位控制阀自动打开给水箱补水，水满后又自动关闭。这种水箱是与自来水管直接连接的，没有任何收集废水的功能。如果要使用日常生活废水只能另配水箱，将自来水切断，再将废与水箱连通方可。

但是，这只是一种想法，现有技术中将这种想法变成具体技术方案的鲜有报道。人们居家日常生活产生的废水仍然是白白倒掉，没有起到节约用水的作用。

技术实现要素：

本实用新型的目的就是提出一种多功能废水积冲马桶水箱，这种水箱结构紧凑、使用方便，操作简单，性能可靠，能够将生活废水收积一处优先使用，与自来水互为补充，实现充分利用废水，节约用水的目标，以此克服现有技术的不足。

本实用新型所提出的这种多功能废水积冲马桶水箱，它有内箱、外箱、水位控制阀、冲水开关和冲水管，冲水管一端连接冲水开关另一端连接马桶，水位控制阀与自来水管连接，其特征在于内箱与外箱连通，冲水开关装在内装内并有连杆与装在外箱上的开关手柄相连，水位控制阀与内箱的水位关联动作自动补水，外箱上部有废水入口。

所述内箱和外箱可以做成连体式水箱，内箱置于外箱内，内箱壁上有进水孔与外箱连通，内箱有排气管与大气相通。

所述连体式水箱的外箱里有溢流管与冲水管连通，以便外箱水位过高时自动溢出。

所述内箱与外箱也可以做成分离式水箱，外箱位于内箱上方，外箱与内箱间有进水管连通，进水管进出口接水位控制阀，以便自动控制内箱水位，外箱内装有最低水位控制阀与自来水管连接，外箱内有穿心管从底部通到水面之上，开关连杆经过穿心管。

所述分离式水箱的内箱里设有溢流水管与冲水管连通，以便水位控制阀发生故障时，多余的水自动溢出流到马桶。

所述外箱的上部有筛网，以便隔离废水杂物，防止堵塞。

本实用新型的工作原理如下：

将生活中用过的洗菜水、洗澡水、洗衣水等废水收集倒入外箱中，废水中的杂物经筛网隔除，定期或不定期清理。

对于连体式水箱，当拨动开关手柄放水冲马桶时，内箱中的水位下降，外箱中的水经过内箱壁上的进水孔进入内箱，直到内箱水满。下次放水冲洗时又重复相同动作。内箱中水位上升时，空气经排气管除出，水位下降时空气又进入，内箱中始终保持气压平衡。当外箱中的废水不足，水位下降到低于内箱控制水位时，水位控制阀自动打开，自来水补充进入，水位达到内箱的最高控制线时，水位控制阀自动关闭。当水位控制阀发生故障或者废水加入过多时，过量的水便经溢流管排到马桶。

对于分离式水箱，当拨动开关手柄放水冲马桶时，内箱中的水位下降，内箱里的水位控制阀自动打开，外箱中的水经进水管进入内箱，直到内箱里水满，下次放水冲洗时又重复相同动作。分离式水箱，内箱上方与大气相通，气压始终保持平衡，无需排气管。出现故障时，过量的水从溢流管排到马桶。当外箱中的废水不足，水位下降，低于最低位时，外箱里的最低水位控制阀自动打开，自来水进入外箱，直到水位达到最低位时关闭。分离式水箱的外箱最低水位控制线保证内箱的一次冲水量。

本实用新型充分利用生活废水冲洗马桶，但不依赖废水，只是节约自来水，做到物尽其用。

本实用新型结构紧凑、使用方便，操作简单，性能可靠，能够将生活废水收积一处优先使用，与自来水互为补充，实现充分利用废水，节约用水的目的。分离式水箱可以单独制造增设，便于改造现有马桶水箱，容易推广。

附图说明

图1是本实用新型连体式多功能废水积冲马桶水箱结构示意图。

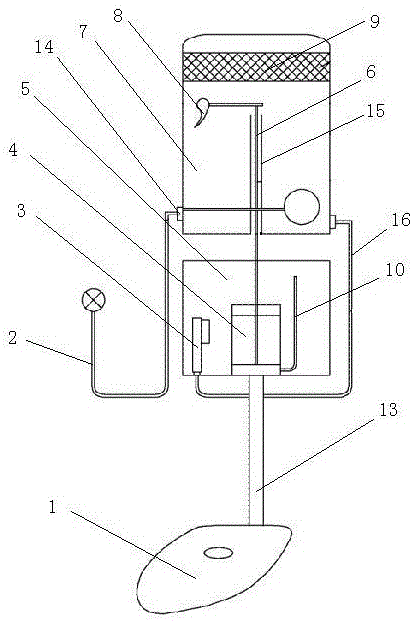

图2是本实用新型分离式多功能废水积冲马桶水箱结构示意图。

图1-2中，各零部件的标号如下：

1-马桶；2-自来水管；3-水位控制阀；4-冲水开关；5-内箱；6-开关连杆；7-外箱；8-开关手柄；9-筛网；10-溢流管；11-排气管；12-进水孔；13-冲水管；14-最低水位控制阀；15-穿心管；16-进水管。

具体实施方式

如图1-2所示，内箱5、冲水管13、水位控制阀3、冲水开关4，以及开关连杆6和开关手柄8等的结构、工作原理，以及与马桶1的连接关系等与现有马桶水箱的基本相同。

做连体式水箱时，将内箱和外箱7做成一体，内箱在外箱的底部，两箱可以共同一个底板，内箱顶板上装一个排气管11通到外箱的水面上，使之与大气始终保持相通。水位控制阀装在外箱7里，让其与外箱水位控制线联动。内箱壁上开一个进水孔12，让该进水孔小于冲水管的口径，内箱的进水速度小于冲水速度，保证冲水开关动作正常。内箱底部装一个溢流管10，下端连通冲水管，上端通到外箱的最高控制水位线。

做分离式水箱时，外箱单独制作，箱底上焊接一根穿心管15，以便开关连杆通过。外箱内还装一个最低水位控制阀14，让其与自来水管连通。内箱里装水位控制阀、并用进水管12将水位控制阀和外箱连通。

分离式水箱和连体式水箱的外箱均设置筛网9，以便隔离菜渣等杂物，保证管道畅通。

其余未提及的零部件及标号如上所述。

本实用新型的这种多功能废水积冲马桶水箱，无论是连体式还是分离式，经发明人自制实物试用，效果均好，动作灵活，操作简单，家人一看就会，装在自家卫生间后，自来水用量平均较原来减少了40-70%。
