一种可夜间发光的按钮装置的制作方法

本实用新型涉及一种可夜间发光的按钮装置。

背景技术：

夜间上卫生间，开灯容易影响睡眠，不开灯则不容易辨别坐便器的位置。因此，在坐便器上，目前已经有了一些发光装置。但目前的发光装置大部分都是装于座圈位置。而水箱上的按钮无发光功能，夜间使用时需开灯才能看清半全排的具体位置，当不开灯时，仅依原熟悉的习惯进行操作，不易分出半全排。如需用半排而操作全排，将导致水的浪费。

技术实现要素：

本实用新型提供了一种可夜间发光的按钮装置，其克服了背景技术中可夜间发光的装置所存在的不足。

本实用新型解决其技术问题的所采用的技术方案是：

一种可夜间发光的按钮装置，它包括按钮本体(7)，所述的按钮本体(7)上插接半排按钮以及全排按钮；其特征在于：

所述的按钮本体(7)上端还罩设有透光板(5)；该透光板(5)和按钮本体(7)之间设有发光组件。

在一较佳的实施例中，所述的发光组件包括第一线路板(6)，所述第一线路板(6)上设有LED(6-1)，光控元件(6-2)及声控元件(6-3)。是否发光可通过声音的分贝值及光亮的LUX值同时控制，保证只有在夜间无灯光时才有可能发光。

在一较佳的实施例中，按钮本体(7)上端向外延伸设延伸边(7-6)，延伸边(7-6)上表面设有固定槽(7-7)，所述第一线路板(6)设于固定槽(7-7)内。

在一较佳的实施例中，按钮本体(7)内靠近底端设有一横向设置的隔板(7-1)，隔板(7-1)下部为容纳空间(7-5)，容纳空间(7-5)内设有第二线路板(9)。

在一较佳的实施例中，该第二线路板(9)和纽扣电池(8)电连接。

在一较佳的实施例中，按钮本体(7)的筒壁设有连通第一线路板(6)和第二线路板(9)的导线通道(7-8)，导线通道7-8内设有连接导线(11)。

在一较佳的实施例中，还包括一固定座(10)，所述的固定座(10)设于按钮本体(7)的底部，拆开固定座可直接更换线路板上的钮扣电池。

在一较佳的实施例中，固定座(10)和按钮本体(7)之间的固定方式为：隔板(7-1)中间向下隔板(7-1)向下设弹性卡勾(7-4)；固定座的中间向上设有卡勾导向筒(10-5)，卡勾导向筒(10-5)的内部底部设有用于弹性卡勾(7-4)固定的卡接板(10-6)。。

本技术方案与背景技术相比，它具有如下优点：

本实用新型在按钮本体上增加一透光板5，在透光板下方5安装一可发光的第一线路板6，该第一线路板6通过导向连接形式与第二线路板9连接，在第二线路板9上可装钮扣电池提供发光所需的能源。

第一线路板6和/或第二线路板9可采用光控+声控的控制方式，通过设定光控的参数，保证在有足够光源时，线路板上的LED灯不会亮，在夜间没有光源时，设定声控的参数，人体走动的声音可以驱动声控系统，使LED灯发光，透过透光板5使按钮可见，避免误按全/半排按钮.

第二线路板9固定在固定座的卡槽上，电池可设在第二线路板9的上下两部分，线路板1通过连接导线11穿过导向通道与第二线路板9连接，实现对产品功能的控制；

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1绘示了可夜间发光的按钮装置立体示意图。

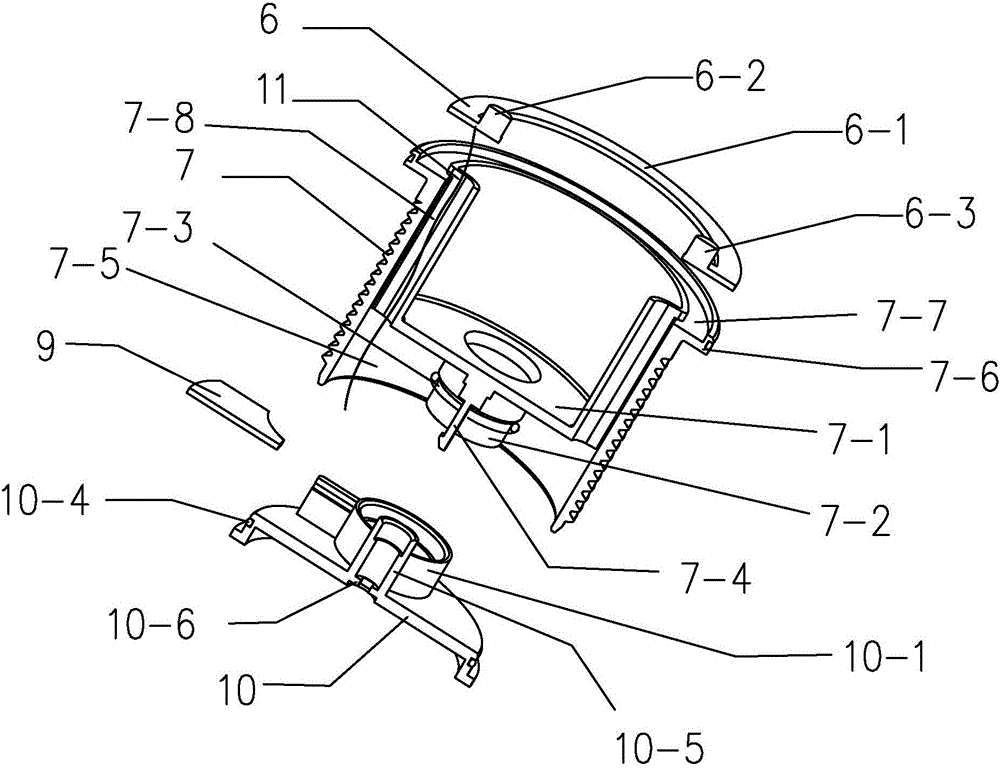

图2绘示了可夜间发光的按钮装置立体剖视结构示意图。

图中

1-全排按键片

2-半排按键片

3-全排导柱

4-半排导柱

5-透光板

6-第一线路板

7-按钮本体

8-纽扣电池

9-第二线路板

10-固定座

11-连接导线

具体实施方式

请查阅图1和图2，一种可夜间发光的按钮装置，它包括一按钮本体7，按钮本体7为圆筒形，其中部内靠近底端设有一横向设置的隔板7-1，隔板7-1下部为容纳空间7-5，隔板7-1中间向下设两个中空导柱7-2，其中一个用于半排按钮的半排导柱4经过，另一个用于全排按钮的全排导柱3经过。每个中空导柱7-2外侧壁上都环绕设一密封圈7-3。两个中空导柱7-2之间、隔板7-1向下设弹性卡勾7-4。

按钮本体7的底端设有固定座10，固定座10上设有分别和两个中空导柱7-2对应的两个固定座导柱10-1，这两个固定座导柱10-1也为中空。两个固定座导柱10-1分别向左设一挡板10-2，两个挡板之间设第二线路板9，该第二线路板9的形状和两个挡板9之间的空间10-3平面形状适配，以便稳定嵌入这个空间。该第二线路板9和两纽扣电池8电连接，该纽扣电池8分别位于第二线路板9上下方。两个固定座导柱10-1之间设有卡勾导向筒10-5，卡勾导向筒10-5的内部底部设有用于弹性卡勾7-4固定的卡接板10-6。固定座10的外缘设有密封圈10-4。

按钮本体7的上端向外设有一圈延伸边7-6.延伸边上表面设有一环形的固定槽7-7，固定槽7-7内设有第一线路板6。按钮本体7的侧壁内还设有两道轴线对称的导线通道7-8.导线通道7-8上端连通固定槽7-7，下端连通容纳空间7-5。第一线路板6和第二线路板9之间用穿过导线通道7-8的连接导线11电连接。所述第一线路板6上设有LED6-1，光控元件6-2及声控元件6-3。是否发光可通过声音的分贝值及光亮的LUX值同时控制，保证只有在夜间无灯光时才有可能发光。

按钮本体7的上端罩设环形的透光板5，透光板5尺寸稍大于延伸边7-6，从而透光板5能够密封盖住固定槽7-7。。

按钮本体7的上端插设全排导柱3、半排导柱4以及全排按键片1和半排按键片2。全排导柱3和全排按键片1组成全排按钮，半排导柱4和半排按键片2组成半排按钮。其中全排导柱3朝向半排导柱4的一面的边缘处设有LED灯罩声控元件让位槽3-1，半排导柱4朝向全排导柱3的一面的边缘处设有LED灯罩光控元件让位槽4-1。这两个让位槽的空间能够容纳LED灯罩5-1。全排按键片1和半排按键片2之间也同样设置LED灯罩让位槽。

本实用新型在按钮本体上增加一透光板5，在透光板下方5安装一可发光的第一线路板6，该第一线路板6通过导向连接形式与第二线路板9连接，在第二线路板9上可装钮扣电池提供发光所需的能源。

第一线路板6和/或第二线路板9可采用光控+声控的控制方式，通过设定光控的参数，保证在有足够光源时，线路板上的LED灯不会亮，在夜间没有光源时，设定声控的参数，人体走动的声音可以驱动声控系统，使LED灯发光，透过透光板5使按钮可见，避免误按全/半排按钮.

第二线路板9固定在固定座的卡槽上，电池可设在第二线路板9的上下两部分，线路板1通过连接导线11穿过导向通道与第二线路板9连接，实现对产品功能的控制；

在本体底部设有弹性卡扣7-4，固定座装入本体中时，通过弹性卡扣扣住固定座，同时各配合部分均增加密封圈以确保线控板的防水。
